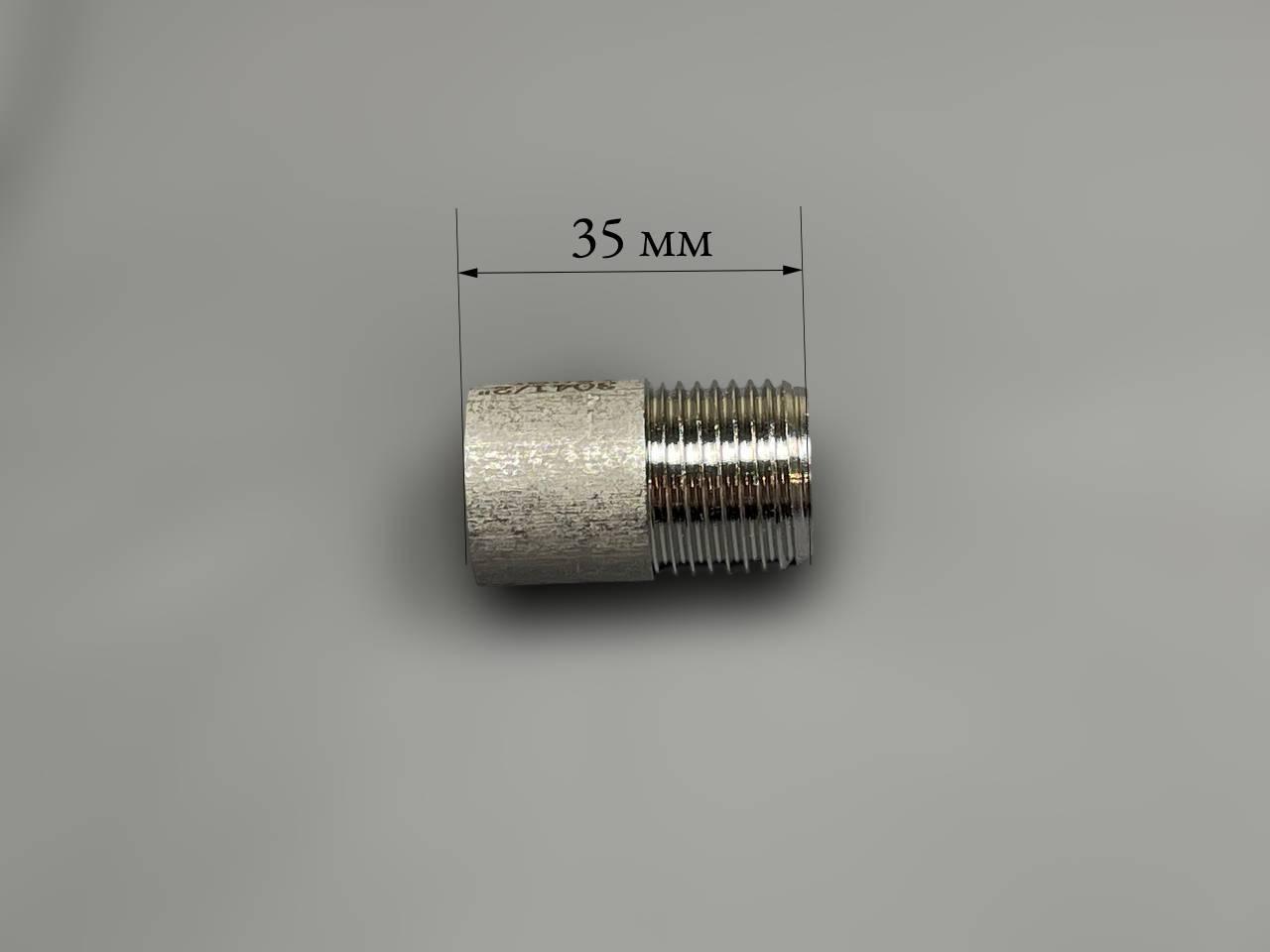

Ніпель приварний нержавіючий DN15 (1/2") н/ж сталь AISI 304, Class 150 (150 PSI), DIN 2982, різьба BSPP

Ніпель приварний нержавіючий DN15 (1/2") зі сталі AISI 304 - це тип різьбового фітинга, призначений для створення надійного та герметичного переходу з гладкої труби під приварювання на ділянку із зовнішньою трубною різьбою. Виготовляється з корозійностійкої аустенітної нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15 або Ду15, що відповідає 1/2 дюйма.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 10-16 бар (150 PSI) для низьконапірних систем.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, вітчизняний аналог 08Х18Н10).
4. Тип з'єднання: Комбіноване – один кінець під приварювання встик до труби, другий кінець – зовнішня трубна різьба стандарту BSPP (G).
5. Робоча температура: Діапазон від -40°C до +220°C (короткочасно витримує до +400°C).
6. Стандарт виготовлення: Виконаний згідно з нормами DIN 2982.

Синоніми та альтернативні назви

• Ніпель приварний: Найбільш точна та поширена технічна назва, що вказує на тип фітинга та спосіб монтажу.
• Різьба коротка приварна: Технічний термін, що описує функціональне призначення виробу – створення різьбового закінчення на трубі шляхом приварювання.
• Напівзгін: Технічний термін, що часто використовується для позначення короткого ніпеля з різьбою на одному кінці. Є частиною різьбового з'єднання "згін".
• Коротиш: Професійний сленг, що позначає короткий відрізок труби або фітинг, яким і є даний ніпель.
• Привариш: Сленгова назва, що прямо вказує на те, що деталь призначена для приварювання до трубопроводу.
• Кінцевик: Жаргонна назва, що підкреслює, що фітинг встановлюється на кінці труби для створення різьбового підключення.
• Штуцер приварний: Загальна назва для з'єднувального елемента із зовнішньою різьбою, який монтується за допомогою зварювання.

Переваги ніпеля приварного

1. Створення надійного переходу: Забезпечує міцний та герметичний перехід від зварної частини трубопроводу до різьбової, що ідеально для підключення кранів, клапанів чи вимірювальних приладів.
2. Висока міцність з'єднання: Зварний шов є одним з найнадійніших і довговічніших способів з'єднання, що виключає протікання під високим тиском та при вібраціях.
3. Компактність та простота: Фітинг має мінімальні розміри, що дозволяє використовувати його в обмеженому просторі.
4. Універсальність різьби: Стандартна трубна різьба BSPP сумісна з більшістю видів запірної та регулюючої арматури.
5. Довговічність: Відсутність рухомих частин та ущільнень (крім різьбового) робить фітинг надзвичайно надійним елементом системи, що не потребує обслуговування.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Замість AISI 304 застосовують дешевшу сталь із низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, непридатність для харчових та агресивних середовищ.
• Зменшення товщини стінки: Виробництво фітингів з тоншими стінками, ніж вимагає стандарт DIN 2982. Наслідки: Зниження максимального робочого тиску, ризик деформації при зварюванні та монтажі, зменшення терміну служби.
• Низька якість обробки різьби: Нарізання різьби з порушенням геометрії або із задирками. Наслідки: Неможливість створити герметичне з'єднання, ризик зриву різьби при затягуванні, необхідність використання великої кількості ущільнювальних матеріалів.

Монтаж та експлуатація

1. Підготовка: Торці труби та ніпеля мають бути очищені від бруду, мастила та вологи.
2. Зварювання: Виконувати зварювання повинен кваліфікований фахівець, використовуючи відповідні електроди або присадний дріт для нержавіючої сталі. Необхідно забезпечити повний провар шва.
3. Захист різьби: Під час зварювальних робіт різьбову частину слід захищати від бризок розплавленого металу.
4. Ущільнення різьби: Для герметизації різьбового з'єднання BSPP використовувати ФУМ-стрічку, анаеробний герметик або сантехнічну нитку.
5. Затягування: Затягувати фітинг у відповідь з помірним зусиллям, щоб не пошкодити різьбу.

Можливі ризики та обмеження

1. Неякісне зварювання: Холодна пайка, непровар або перегрів металу можуть призвести до втрати герметичності та міцності з'єднання.
2. Гальванічна корозія: При з'єднанні з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути електрохімічна корозія.
3. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода).
4. Пошкодження різьби: Надмірне зусилля при затягуванні може зірвати різьбу, що вимагатиме повної заміни фітинга.

Області застосування

• Системи водопостачання та опалення: Для підключення радіаторів, насосів, фільтрів та іншої арматури.
• Харчова промисловість: В лініях подачі води, молока, соків та інших неагресивних рідин.
• Хімічна та фармацевтична промисловість: Для транспортування розчинів кислот та лугів слабкої концентрації.
• Пневматичні та гідравлічні системи: В якості перехідників для підключення манометрів, датчиків та виконавчих механізмів.
• Машинобудування та виробництво обладнання: Інтеграція в різноманітні вузли та агрегати, де потрібен перехід зі зварювання на різьбу.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 не іржавіє при контакті з водою та більшістю харчових продуктів.
2. Довговічність та надійність: Фітинги з нержавіючої сталі служать десятиліттями без втрати своїх властивостей.
3. Гігієнічність та екологічна безпека: Поверхня сталі не має пор, де могли б накопичуватися бактерії, матеріал є хімічно інертним.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур.
5. Міцність при високому тиску: Витримує значні механічні навантаження в рамках свого класу.
6. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Легко піддається зварюванню та механічній обробці.
