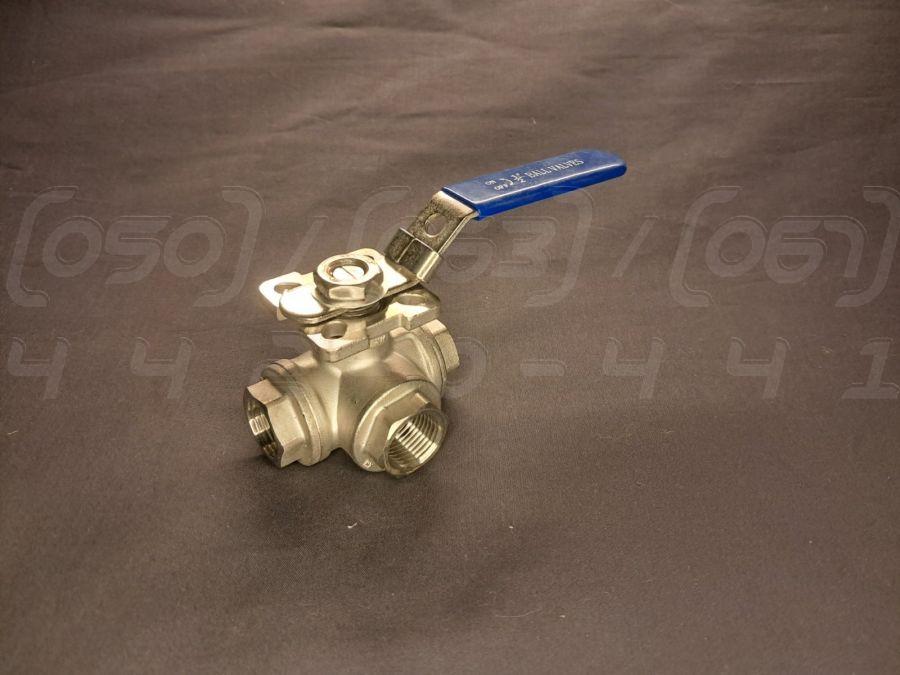

Кран кульовий триходовий муфтовий нержавіючий DN15 (1/2"), н/ж сталь AISI304, Ру63 (1000 PSI), Т-порт, площадка

Кран кульовий триходовий муфтовий нержавіючий DN15 (1/2") з монтажною площадкою - це запірно-розподільна арматура, призначена для змішування, розділення або перенаправлення потоків робочого середовища в трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15 або Ду15, що відповідає 1/2 дюйма.
2. Номінальний тиск (PN/Ру): PN63 або Ру63 (1000 PSI), що забезпечує надійну роботу в системах з високим тиском.
3. Матеріал корпусу та кулі: Корпус та куля виготовлені з нержавіючої сталі марки AISI 304 (CF8).
4. Матеріал ущільнень: Ущільнення кулі виконано з PTFE (фторопласт), що гарантує хімічну стійкість та довговічність.
5. Тип приєднання: Муфтове (різьбове) з внутрішньою трубною різьбою BSPP.
6. Робоча температура: Діапазон робочих температур від -25°C до +180°C.
7. Керуючий елемент: Оснащений монтажною площадкою за стандартом ISO 5211 для прямого встановлення пневмоприводу або електроприводу.
8. Конфігурація потоку: Т-порт (Т-подібний перетин), що дозволяє реалізовувати схеми змішування або розподілу потоків.
9. Клас герметичності: Клас "А" за ГОСТ 9544-2015, забезпечує повну відсутність протікань у закритому положенні.

Синоніми та альтернативні назви

• Триходовий кран: Найбільш поширена технічна назва, що вказує на наявність трьох робочих патрубків.
• Кран Т-порт: Технічний термін, що описує внутрішню конструкцію кулі у вигляді літери "Т", що дозволяє змішувати або розділяти потоки.
• Змішувальний кран: Назва, що підкреслює одну з ключових функцій – змішування двох вхідних потоків в один вихідний.
• Розподільний кран: Технічний термін, що описує функцію розділення одного вхідного потоку на два вихідних.
• Кран на три ходи: Розмовний варіант, що використовується монтажниками та інженерами для простоти позначення.
• Кран з площадкою під привід: Назва, що акцентує увагу на конструктивній особливості – наявності фланця ISO 5211 для автоматизації.
• Кульовий трійник (сленг): Професійний сленг, який спрощено описує функціональність та конструкцію виробу.

Переваги триходового кульового крана

1. Багатофункціональність: Один кран здатний виконувати функції змішування, розділення та перенаправлення потоків, замінюючи собою кілька одиниць стандартної запірної арматури.
2. Готовність до автоматизації: Стандартизована монтажна площадка ISO 5211 дозволяє легко та швидко встановлювати електроприводи або пневмоприводи без додаткових перехідників.
3. Висока герметичність: Конструкція кулі та ущільнень з PTFE забезпечує клас герметичності "А", що є критично важливим для відповідальних систем.
4. Компактність та економія простору: Заміна кількох двоходових кранів та трійників одним триходовим пристроєм значно зменшує габарити вузла та спрощує монтаж.
5. Швидкодія: Керування потоками здійснюється простим поворотом штока на 90°, що забезпечує миттєве перемикання.
6. Надійність та довговічність: Суцільнолитий корпус з нержавіючої сталі AISI 304 та мінімальна кількість рухомих частин гарантують довгий термін служби.

Області застосування

• Промислове обладнання та технологічні лінії: Для керування потоками рідин та газів.
• Хімічна промисловість: В системах дозування, змішування реагентів та розподілу продуктів.
• Харчова промисловість: Для керування потоками молока, соків, сиропів та миючих розчинів.
• Системи водопостачання та опалення: У вузлах підмішування, байпасних лініях та системах розподілу теплоносія.
• Енергетика: В контурах охолодження, системах подачі палива та допоміжних лініях.
• Пневматичні та гідравлічні системи: Для керування потоками стисненого повітря або гідравлічної оливи.
• Машинобудування: В якості вбудованого компонента верстатів та агрегатів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу агресивних середовищ.
2. Довговічність та надійність: Матеріал має високу міцність та зносостійкість, що забезпечує тривалий термін експлуатації арматури.
3. Гігієнічність та екологічна безпека: Сталь AISI 304 є гігієнічним матеріалом, дозволеним для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають привабливий вигляд.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається обробці, що дозволяє створювати складні конструкції.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням крана трубопровід необхідно очистити від бруду, окалини та зварювального грату.
• Ущільнення різьбових з'єднань: Використовуйте відповідні ущільнювальні матеріали (наприклад, анаеробний герметик або стрічку ФУМ) для забезпечення герметичності різьби.
• Затягування: Затягуйте кран з помірним зусиллям, використовуючи відповідний інструмент, щоб не пошкодити корпус.
• Відсутність напружень: Переконайтеся, що кран встановлений без перекосів і не зазнає згинальних навантажень від трубопроводу.
• Доступ для обслуговування: Забезпечте достатній простір навколо крана для встановлення приводу та подальшого обслуговування.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (PN63) та температури (180°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304 та ущільненнями PTFE.
• Плавне керування: При використанні приводу налаштуйте його на плавне перемикання, щоб уникнути гідравлічних ударів.
• Періодичний огляд: Регулярно перевіряйте кран на наявність витоків та коректну роботу приводу.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів може призвести до точкової корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування крана.
3. Абразивне зношування: При роботі з абразивними середовищами (наприклад, з піском) можливе пошкодження кулі та ущільнень.
4. Неякісний монтаж: Неправильне встановлення може призвести до витоків або передчасного виходу з ладу.
5. Замерзання робочого середовища: Кристалізація рідини всередині крана може пошкодити корпус та запірний елемент.
6. Обмежена пропускна здатність: Триходові крани можуть мати вищий гідравлічний опір порівняно з прямоточними двоходовими аналогами.
