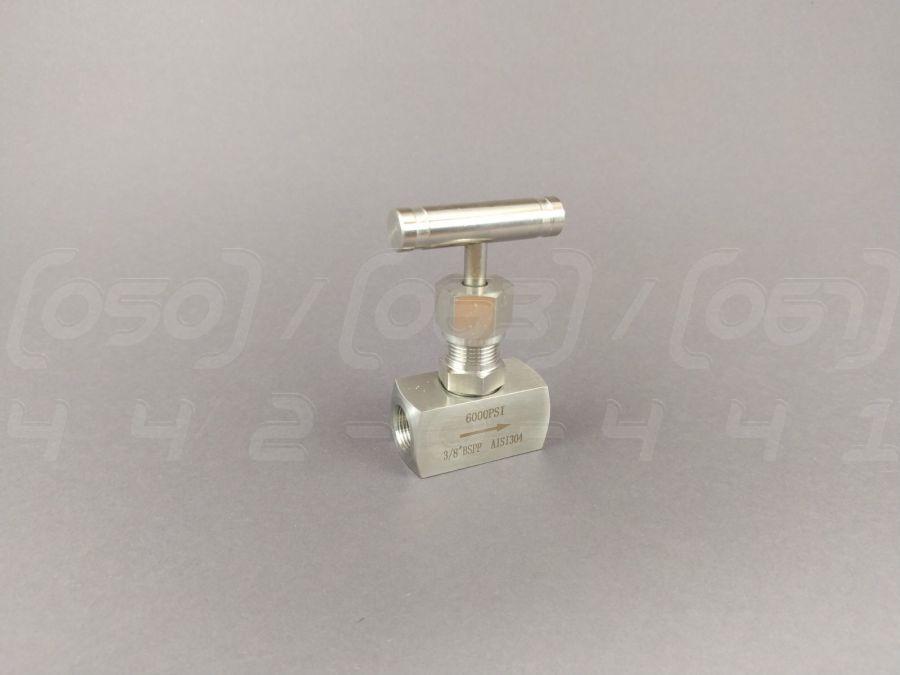

Вентиль голчастий муфтовий нержавіючий DN10 (3/8"), н/ж сталь AISI304, Ру400 (6000 PSI), до 150°C, BSPP

Вентиль голчастий муфтовий нержавіючий DN10 (3/8"), н/ж сталь AISI304, Ру400 (6000 PSI), до 150°C, BSPP - це високоточний запірно-регулюючий арматурний елемент, призначений для плавного регулювання та повного перекриття потоку робочого середовища в трубопроводах малого діаметру. Виготовляється з корозійностійкої нержавіючої сталі марки AISI304 (08Х18Н10, 1.4301), що забезпечує його довговічність та надійність в експлуатації.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 (еквівалент Ду10 або 3/8 дюйма).
2. Номінальний тиск (PN/Ру): Ру400 (що відповідає PN400 або приблизно 40 МПа / 6000 PSI), що дозволяє використовувати його в системах з високим тиском.
3. Матеріал корпусу та основних деталей: Нержавіюча сталь AISI304 (SS304, inox) – забезпечує високу стійкість до корозії та агресивних середовищ.
4. Матеріал ущільнення штоку: Зазвичай використовується PTFE (фторопласт) або інші високоякісні ущільнювальні матеріали, стійкі до температури та тиску, що забезпечують герметичність класу "А".
5. Тип приєднання: Муфтове (різьбове), з внутрішньою циліндричною різьбою BSPP (G).
6. Максимальна робоча температура: До +150°C, що робить його придатним для широкого спектру температурних режимів.
7. Керуючий елемент: Голчастий шток (плунжер) з тонким конусним кінцем, що забезпечує точне дозування та плавне дроселювання потоку.
8. Робоче середовище: Вода, пара, повітря, гази, нафтопродукти, мастила, хімічно агресивні та нейтральні рідини і гази, сумісні з нержавіючою сталлю AISI304.

Галузі застосування

• Промислове обладнання та технологічні лінії: Для точного регулювання потоків різноманітних середовищ.
• Нафтогазова промисловість: В системах відбору проб, лініях КВПіА, системах подачі реагентів.
• Хімічна промисловість: Для роботи з агресивними середовищами, де важлива корозійна стійкість.
• Харчова промисловість: Допоміжні лінії, де не потрібен прямий контакт з продуктом, але важлива чистота та стійкість матеріалу.
• Енергетика: В системах подачі палива, мастил, пари на електростанціях та котельнях.
• Лабораторне обладнання: Для точного дозування реагентів та газів.
• Системи водопостачання та опалення: У вузлах, що потребують точного налаштування потоку.
• Пневматичні та гідравлічні системи: Для контролю тиску та витрати робочої рідини або газу.
• Машинобудування: У складі різного устаткування, де необхідне регулювання потоків.
• Контрольно-вимірювальні прилади та автоматика (КВПіА): Часто встановлюється перед манометрами та іншими приладами для їх безпечного відключення та регулювання.

Переваги нержавіючої сталі AISI304

1. Висока корозійна стійкість: Відмінна стійкість до окислення та багатьох агресивних середовищ.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: AISI304 є харчовою нержавіючою сталлю, що важливо для деяких застосувань.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, включаючи зазначені до +150°C.
5. Міцність при високому тиску: Здатність витримувати значні навантаження по тиску (до Ру400).
6. Естетичний зовнішній вигляд: Нержавіюча сталь має привабливий вигляд і не потребує додаткового покриття.
7. Добра зварюваність та оброблюваність: Дозволяє створювати складні конструкції та полегшує монтаж.

Монтаж та експлуатація

Рекомендації щодо монтажу:

1. Підготовка трубопроводу: Перед встановленням вентиля трубопровід має бути очищений від бруду, іржі, окалини та інших сторонніх частинок.
2. Напрямок потоку: Зазвичай голчасті вентилі не мають суворо заданого напрямку потоку, проте рекомендується уточнювати це в документації виробника.
3. Ущільнення різьбових з'єднань: Для забезпечення герметичності різьбових з'єднань BSPP використовувати відповідні ущільнювальні матеріали (наприклад, стрічку ФУМ, анаеробний герметик або ущільнювальну нитку), сумісні з робочим середовищем та температурою.
4. Затягування: Різьбові з'єднання слід затягувати із зусиллям, достатнім для забезпечення герметичності, але без надмірного моменту, щоб не пошкодити різьбу або корпус вентиля.
5. Відсутність напружень: Вентиль не повинен зазнавати напружень від трубопроводу (вигин, стиснення, розтягування).
6. Доступ для обслуговування: Забезпечити достатній простір навколо вентиля для зручності керування, огляду та можливого обслуговування.
7. Промивання системи: Після монтажу рекомендується промити систему для видалення можливих залишків ущільнювальних матеріалів та інших забруднень.

Рекомендації щодо експлуатації:

1. Плавне керування: Відкриття та закриття вентиля слід проводити плавно, обертаючи маховик, для точного регулювання потоку та запобігання гідравлічним ударам.
2. Відповідність параметрів: Експлуатувати вентиль суворо в межах зазначених робочих тисків (Ру400) та температур (до +150°C).
3. Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304 та матеріалом ущільнення.
4. Періодичний огляд: Регулярно перевіряти вентиль на предмет витоків та загального стану.
5. Призначення: Використовувати голчастий вентиль переважно для регулювання та дроселювання потоку; для частого повного відкриття/закриття (функція "відкрито/закрито") більш придатні кульові крани або засувки.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Хоча AISI304 універсальна, для деяких особливо агресивних середовищ може знадобитися AISI316 або інші сплави.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище допустимих може призвести до пошкодження або руйнування вентиля.
3. Абразивне зношування: При наявності в робочому середовищі твердих абразивних частинок можливе прискорене зношування голки та сідла.
4. Кавітація: При різких перепадах тиску в потоці рідини може виникати кавітація, що пошкоджує внутрішні поверхні вентиля.
5. Неякісний монтаж: Неправильне встановлення, перекоси, надмірне затягування можуть призвести до витоків або пошкодження арматури.
6. Замерзання робочого середовища: Якщо робочим середовищем є вода, її замерзання всередині вентиля може призвести до його руйнування.
7. Обмежена пропускна здатність: Голчасті вентилі мають відносно низький коефіцієнт пропускної здатності (Cv) порівняно з повнопрохідними кульовими кранами через свою конструкцію, призначену для точного регулювання.
8. Пошкодження сідла при надмірному зусиллі: При закритті вентиля не слід докладати надмірного зусилля до маховика, оскільки це може пошкодити голку або сідло.
