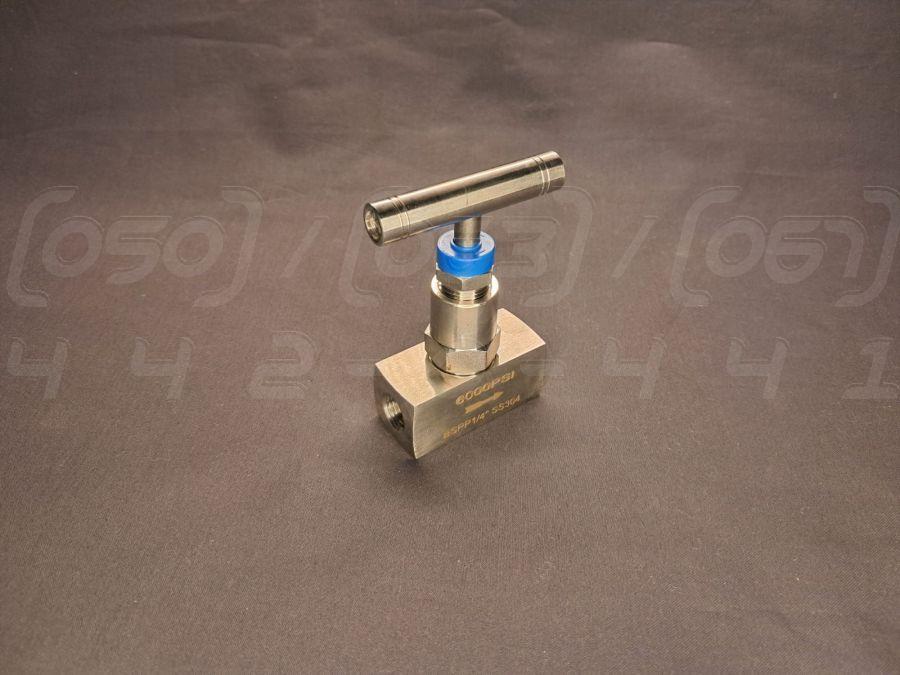

Вентиль голчастий різьбовий нержавіючий DN8 (1/4"), н/ж сталь AISI304, Ру400 (6000 PSI), до 150°C, BSPP

Вентиль голчастий різьбовий нержавіючий DN8 (1/4") - це запірно-регулююча арматура, призначена для точного дозування та повного перекриття потоків рідин та газів під високим тиском. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 (умовний прохід 8 мм), що відповідає різьбі 1/4 дюйма.
2. Номінальний тиск (PN/Ру): PN400 (Ру400), що еквівалентно 400 бар або приблизно 6000 PSI, дозволяє використовувати вентиль у системах високого тиску.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, за ГОСТ - 08Х18Н10), що забезпечує високу стійкість до корозії в більшості промислових середовищ.
4. Матеріал ущільнень: Сальникове ущільнення шпинделя виконане з PTFE (фторопласт-4, тефлон), матеріалу з низьким коефіцієнтом тертя та високою хімічною стійкістю.
5. Тип з'єднання: Внутрішня циліндрична різьба BSPP (G 1/4"), що вимагає використання ущільнювальної прокладки або герметика для забезпечення герметичності з'єднання.
6. Робоча температура: Діапазон від -50°C до +150°C, обмежений властивостями ущільнювального матеріалу PTFE.
7. Керуючий елемент: Шпиндель з голкоподібним (конічним) наконечником для плавного та точного регулювання потоку.

Синоніми та альтернативні назви

• Кран голчастий - найпоширеніша сленгова та технічна назва, яка використовується повсюдно для стислості.
• Вентиль високого тиску (ВТ) - технічний термін, що підкреслює здатність арматури працювати в системах з тиском до 400 атмосфер.
• Регулювальний вентиль - назва, що акцентує увагу на ключовій функції: не простому відкритті/закритті, а саме на точному керуванні об'ємом середовища, що проходить.
• Дросельний вентиль - технічний термін, що описує процес дроселювання (створення гідравлічного опору для зниження тиску) потоку.
• Відсічний голчастий клапан - використовується, коли основним завданням є швидке та герметичне перекриття потоку, наприклад, в імпульсних лініях для підключення манометрів.

Переваги голчастого вентиля

1. Висока точність регулювання: Конічна форма голки в парі з дрібним кроком різьби шпинделя забезпечує дуже плавне і точне дозування потоку, недосяжне для кульових кранів.
2. Надійність при високому тиску: Масивна та продумана конструкція корпусу з нержавіючої сталі розрахована на роботу в екстремальних умовах до PN400.
3. Відмінна герметичність перекриття: Ущільнення "метал-по-металу" в сідлі та надійний сальник з PTFE забезпечують високий клас герметичності як по штоку, так і в закритому положенні.
4. Компактність: Невеликі габаритні розміри роблять його ідеальним рішенням для монтажу в умовах обмеженого простору, наприклад, на приладових панелях.
5. Довговічність: Використання нержавіючої сталі AISI 304 та хімічно стійкого ущільнення PTFE гарантує тривалий термін служби при роботі з неагресивними та помірно агресивними середовищами.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Істотне зниження корозійної стійкості. Вентиль швидко вкриється іржею у вологому середовищі, що призведе до заклинювання та втрати герметичності.
• Зменшення товщини стінок: Зниження механічної міцності та максимально допустимого робочого тиску. З'являється ризик руйнування корпусу при гідроударах.
• Застосування низькоякісного PTFE: Зменшення робочої температури, швидка деградація та "втома" матеріалу, що призводить до частих протікань по шпинделю.
• Спрощена конструкція сальникового вузла: Неможливість підтягнути ущільнення в процесі експлуатації, що робить вентиль фактично одноразовим при появі течі.
• Погана обробка поверхонь: Неякісне полірування голки та сідла призводить до швидкого зносу, появи подряпин та втрати герметичності в закритому положенні.

Монтаж та експлуатація

1. Підготовка трубопроводу: Перед установкою ретельно очистіть трубопровід від бруду, піску та зварювального грату.
2. Напрямок потоку: Рекомендується встановлювати вентиль так, щоб середовище подавалося під голку. Це знижує знос ущільнення в закритому стані.
3. Ущільнення різьбових з'єднань: Для циліндричної різьби BSPP обов'язково використовуйте ущільнювальні матеріали: ФУМ-стрічку, анаеробний герметик або прокладку, сумісну з робочим середовищем.
4. Затягування: Затягуйте вентиль ключем за шестигранник на корпусі, уникаючи докладання зусилля до маховика.
5. Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних навантажень на корпус вентиля.
6. Доступ для обслуговування: Залиште достатньо місця для зручного керування та можливого підтягування сальникової гайки.
7. Промивання системи: Після монтажу промийте систему для видалення залишків ущільнювальних матеріалів.

• Плавне керування: Відкривайте та закривайте вентиль плавно, без використання важелів або ударних інструментів.
• Відповідність параметрів: Не перевищуйте максимальні значення тиску (PN400) та температури (150°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304 та ущільненням PTFE.
• Періодичний огляд: Регулярно перевіряйте вентиль на предмет витоків. При появі течі по штоку, обережно підтягніть сальникову гайку.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (морська вода, соляні розчини) через ризик пітингової корозії.
2. Абразивне зношування: За наявності в потоці твердих частинок (пісок, окалина) можливе пошкодження ущільнювальної пари голка-сідло та втрата герметичності.
3. Кавітація: При сильному дроселюванні потоку рідини може виникнути кавітація, що руйнує внутрішні поверхні.
4. Обмежена пропускна здатність: Вентилі цього типу мають високий гідравлічний опір і не призначені для магістралей, що вимагають великої витрати.
5. Замерзання робочого середовища: Замерзання води всередині корпусу може призвести до його руйнування.

Галузі застосування

• КВПіА (Контрольно-вимірювальні прилади та автоматика): для підключення манометрів, датчиків тиску, в імпульсних лініях.
• Лабораторії: для точного дозування хімічних реагентів.
• Хімічна промисловість: в системах відбору проб, на лініях з помірно агресивними середовищами.
• Гідравлічні системи: для тонкого налаштування потоку робочої рідини.
• Пневматичні системи: для регулювання потоку стисненого повітря.
• Харчова промисловість: в технологічних лініях, де потрібне точне регулювання потоків.

Переваги нержавіючої сталі

1. Корозійна стійкість: Основна перевага, що забезпечує довговічність у більшості промислових середовищ.
2. Гігієнічність: Гладка поверхня перешкоджає накопиченню забруднень та розмноженню бактерій.
3. Міцність: Нержавіюча сталь має високі характеристики міцності в широкому діапазоні температур.
4. Естетичний вигляд: Вироби не вимагають фарбування та зберігають привабливий зовнішній вигляд.
5. Екологічність: Матеріал повністю підлягає вторинній переробці.
