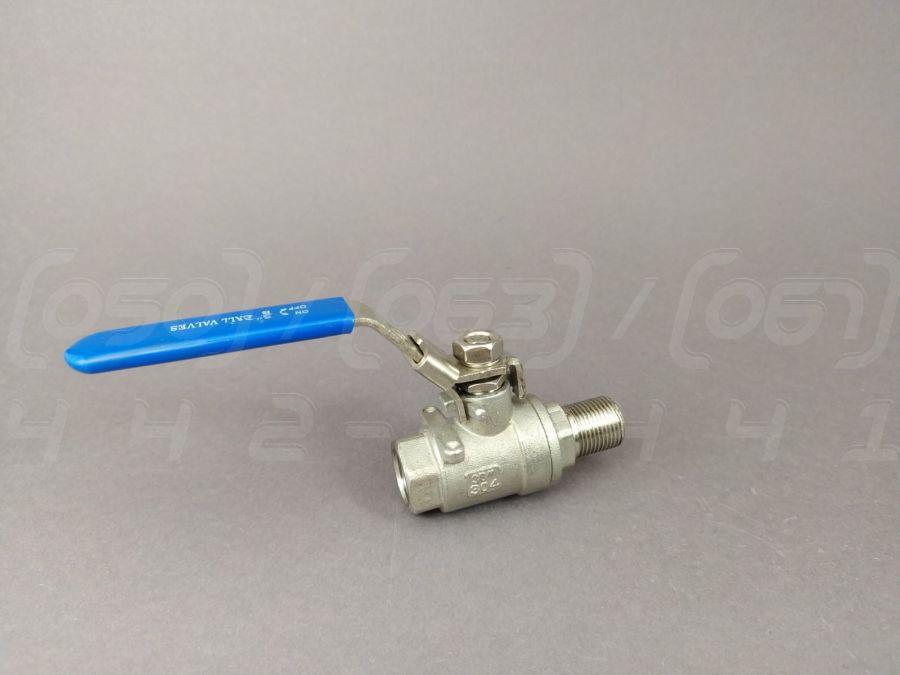

Кран кульовий муфтовий нержавіючий DN10 (3/8") внутрішня-зовнішня різьба BSPP, н/ж сталь AISI304, 1000 WOG

Кран кульовий нержавіючий AISI304 ДУ10 3/8" внутрішня-зовнішня різьба (ВР-ЗР) 1000 WOG - це двоскладова запірна арматура, призначена для повного та герметичного перекриття потоку робочого середовища в трубопроводах. Виготовляється з корозійностійкої аустенітної нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 або Ду10, що відповідає різьбі 3/8" дюйма.
2. Номінальний тиск (PN): 1000 WOG (Water, Oil, Gas), що еквівалентно приблизно 63 бар або PN63.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог CF8, 08Х18Н10, 1.4301), що відповідає промисловим стандартам.
4. Матеріал ущільнень: PTFE (фторопласт, тефлон) для сідельних кілець та штока, що забезпечує герметичність класу "А" та хімічну стійкість.
5. Тип з'єднання: Муфтове, різьбове комбіноване внутрішня різьба - зовнішня різьба (ВР-ЗР). Стандарт різьби - BSPP (трубна циліндрична).
6. Робоча температура: Від -20°C до +180°C, залежно від параметрів робочого середовища.
7. Конструкція: Двоскладовий, повнопрохідний, що мінімізує гідравлічні втрати та не зменшує тиск у системі.
8. Керуючий елемент: Важіль з нержавіючої сталі з вініловим покриттям та фіксатором, що запобігає випадковій зміні положення затвора.

Синоніми та альтернативні назви

• Кран кульовий ВР-ЗР: Технічна абревіатура, що позначає тип різьби "внутрішня-зовнішня".
• Кран "тато-мама": Широко поширений професійний сленг, де "тато" — це зовнішня різьба, а "мама" — внутрішня.
• Кран "гайка-штуцер": Ще один сленговий варіант, де "гайка" відповідає внутрішній різьбі, а "штуцер" — зовнішній.
• Вентиль кульовий: Технічно не зовсім коректний термін, оскільки вентиль має іншу конструкцію затвора, але часто використовується як синонім у розмовній мові.
• Кульова засувка: Аналогічно до "вентиля", цей термін іноді застосовують до кульових кранів, хоча засувки мають принципово інший тип запірного елемента (клин або шибер).
• Запірний клапан: Загальний термін для будь-якої арматури, що виконує функцію повного перекриття потоку. Кульовий кран є одним із видів запірних клапанів.
• Кран нержавіючий 1000 WOG: Назва з акцентом на високий робочий тиск.

Переваги крана кульового ВР-ЗР

1. Зручність та економія монтажу: Комбіноване з'єднання "внутрішня-зовнішня" дозволяє безпосередньо підключати арматуру без використання додаткових фітингів (згонів, ніпелів), що спрощує та здешевлює монтаж.
2. Найвища герметичність: Конструкція з ущільненнями з PTFE забезпечує клас герметичності "А" за ДСТУ 9544-2015, гарантуючи повну відсутність протікань у закритому положенні.
3. Висока пропускна здатність: Повнопрохідна конструкція забезпечує мінімальний гідравлічний опір, практично не зменшуючи тиск у системі.
4. Швидкодія: Для повного відкриття або закриття крана достатньо повернути важіль на 90 градусів, що забезпечує оперативне керування потоком.
5. Безпека експлуатації: Наявність фіксатора на важелі виключає мимовільну зміну положення затвора через вібрації або випадковий вплив, підвищуючи безпеку системи.
6. Наочний контроль: Положення важеля вздовж труби завжди вказує на те, що кран відкритий, а перпендикулярне положення — що він закритий.
7. Універсальність: Підходить для широкого спектра робочих середовищ, включаючи воду, пару, нафтопродукти, харчові рідини, гази та помірно агресивні хімікати.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологих умовах, непридатність для харчових та агресивних середовищ.
• Зменшення товщини стінок корпусу: Виробництво кранів з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності та максимального робочого тиску, підвищений ризик руйнування при гідроударах або перепадах температур.
• Неякісні ущільнення: Використання вторинного або низькосортного PTFE (фторопласту). Наслідки: Швидка втрата герметичності (зниження класу до B, C, D), "прикипання" затвора, обмеження робочої температури, необхідність частої заміни.
• Спрощена конструкція: Відсутність фіксатора на рукоятці або використання тоншого штока. Наслідки: Ризик випадкового відкриття/закриття, зниження загальної надійності та довговічності крана.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням переконайтесь, що труби очищені від бруду, іржі та зварювального грату. Різьби мають бути без пошкоджень.
• Ущільнення різьбових з'єднань: Для запобігання "закушуванню" (холодному зварюванню) різьби з нержавіючої сталі використовуйте якісні ущільнювальні матеріали, такі як ФУМ-стрічка або анаеробний герметик зі змащувальними властивостями.
• Затягування: Затягуйте кран за допомогою відповідного ключа, прикладаючи зусилля до тієї частини корпусу, що накручується. Не використовуйте важіль для затягування та уникайте надмірних зусиль.
• Відсутність напружень: Встановлюйте кран так, щоб уникнути напружень від вигину або перекосу трубопроводу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення залишків ущільнювальних матеріалів та іншого сміття.

• Режим роботи "Відкрито/Закрито": Кран призначений виключно для роботи у двох крайніх положеннях. Категорично не рекомендується використовувати його для регулювання (дроселювання) потоку.
• Плавне керування: Відкривайте та закривайте кран плавно, щоб уникнути гідравлічних ударів у системі.
• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску та температури, зазначені в паспорті виробу.
• Сумісність середовища: Переконайтеся, що матеріал крана (AISI 304) та ущільнень (PTFE) хімічно сумісний з робочим середовищем.

Можливі ризики та обмеження

1. Обмежене застосування для регулювання: Тривала експлуатація в проміжному положенні (частково відкритому) призводить до інтенсивного зносу ущільнень та кулі, спричиняючи втрату герметичності.
2. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода) та деяких кислот через ризик пітингової та щілинної корозії.
3. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище 1000 WOG / 180°C може призвести до руйнування корпусу або ущільнень.
4. Абразивне зношування: Використання в середовищах з твердими абразивними частинками (пісок, окалина) може пошкодити поліровану поверхню кулі та сідел, що призведе до втрати герметичності.
5. Неякісний монтаж: Надмірне затягування або використання невідповідних ущільнювачів може пошкодити різьбу або стати причиною витоку.
6. Замерзання робочого середовища: Якщо в крані замерзне вода, лід, що розширюється, може деформувати або зруйнувати корпус.

Галузі застосування

• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Харчова промисловість: На лініях розливу напоїв, у молочному виробництві, на пивоварнях (для неагресивних середовищ).
• Хімічна промисловість: Для транспортування кислот, лугів та розчинників, сумісних зі сталлю AISI 304.
• Нафтогазова галузь: У трубопроводах для транспортування нафтопродуктів, масел та газу.
• Фармацевтика та біотехнології: У системах з високими вимогами до гігієни.
• Пневматичні системи: Для керування потоками стисненого повітря.

Переваги нержавіючої сталі

1. Широка корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу багатьох хімічних речовин у різних середовищах.
2. Гігієнічність: Гладка поверхня перешкоджає розмноженню бактерій, що критично важливо для харчових та фармацевтичних застосувань.
3. Міцність та довговічність: Має високу механічну міцність і тривалий термін служби.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд надовго.
