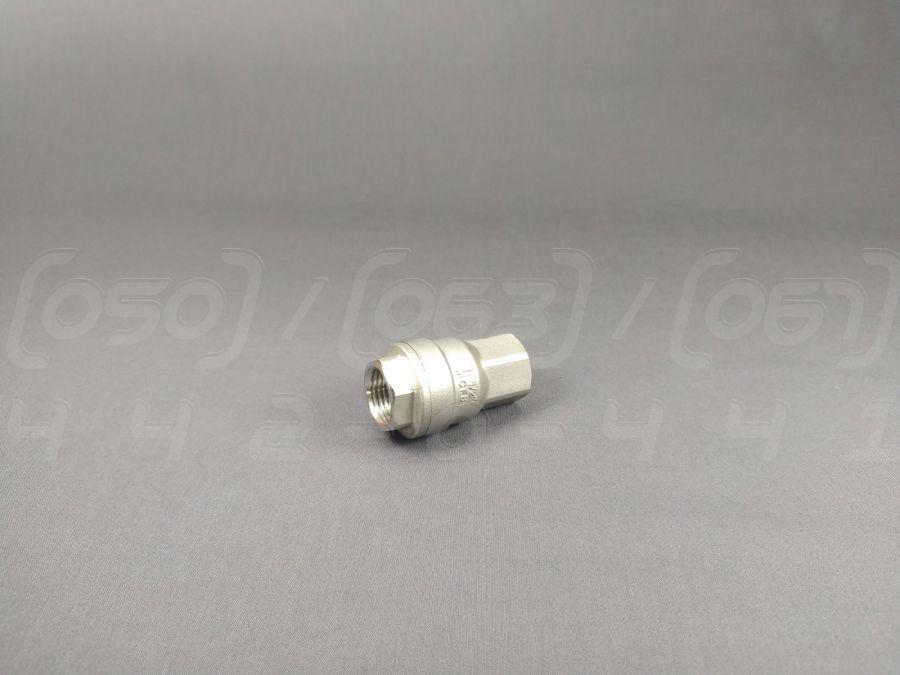

Клапан зворотний пружинний муфтовий DN15 (1/2"), н/ж сталь AISI304, Ру63 (1000 PSI), до +300°C, різьба BSPP

182 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Клапан зворотний пружинний муфтовий DN15 (1/2"), н/ж сталь AISI304, Ру63 (1000 PSI), до +300°C, різьба BSPP
Клапан зворотний пружинний муфтовий DN15 (1/2"), н/ж сталь AISI304, Ру63 (1000 PSI), до +300°C, різьба BSPPГотово до відправки
182 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Клапан зворотний пружинний муфтовий DN15 (1/2") з нержавіючої сталі AISI304 - це автоматичний запірний пристрій, призначений для запобігання зворотному потоку середовища в трубопровідних системах. Виготовляється з харчової нержавіючої сталі марки AISI304 (CF8).

Технічні характеристики

  1. Номінальний діаметр (DN): DN15, що відповідає 1/2 дюйма.
  2. Номінальний тиск (PN): Ру63 (63 бар), що еквівалентно приблизно 1000 PSI, забезпечує надійну роботу в системах з високим тиском.
  3. Матеріал корпусу та диска: Нержавіюча сталь AISI304 (CF8), аналог 08Х18Н10, що гарантує чудову корозійну стійкість.
  4. Матеріал ущільнення: PTFE (фторопласт), що забезпечує герметичність класу "А" та стійкість до високих температур.
  5. Матеріал пружини: Нержавіюча сталь AISI304, яка забезпечує швидке та надійне закриття клапана, запобігаючи гідроударам.
  6. Тип приєднання: Муфтове (внутрішня різьба) зі стандартною трубною різьбою BSPP (G).
  7. Робоча температура: Широкий діапазон від -20°C до +300°C, що робить його універсальним для різноманітних умов експлуатації.
  8. Робоче середовище: Вода (питна, технічна), пара, повітря, нафтопродукти, мастила, гази, азотна кислота, оцтова кислота та інші слабоагресивні середовища.
  9. Монтажне положення: Універсальне - може встановлюватися в горизонтальному, вертикальному або похилому положенні.

Області застосування

Цей односторонній клапан є незамінним елементом у багатьох галузях промисловості завдяки своїй надійності та гігієнічності.

  • Харчова та броварна промисловість: Сталь AISI304 схвалена для контакту з харчовими продуктами, не вилуговує шкідливі речовини, що ідеально для молочних заводів та ліній розливу.
  • Хімічна промисловість: Відмінна стійкість до агресивних хімікатів, розчинників та високотемпературних рідин.
  • Системи водопостачання та очищення води: Захищає системи питного водопостачання від забруднення та забезпечує односпрямований потік.
  • Нафтогазова промисловість: Ефективно використовується в трубопроводах для транспортування нафти, газу та інших вуглеводнів.
  • Енергетика: Застосовується в системах з високим тиском і температурою, таких як паропроводи та промислові бойлерні.
  • Пневматичні та гідравлічні системи: Забезпечує стабільну роботу гідравлічних пресів та пневматичних ліній, захищаючи насоси та компресори.
  • Суднобудування та морські застосування: Висока корозійна стійкість робить його ідеальним для використання в умовах солоної води.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Нержавіюча сталь ефективно протистоїть іржі та окисленню в більшості промислових і побутових середовищ.
  2. Довговічність та надійність: Матеріал має високу механічну міцність та зносостійкість, що забезпечує тривалий термін служби.
  3. Гігієнічність та екологічна безпека: Сталь AISI304 є біологічно інертною, що критично важливо для харчових та фармацевтичних виробництв.
  4. Стійкість до екстремальних температур: Зберігає свої фізичні властивості в широкому діапазоні температур, від кріогенних до +300°C.
  5. Міцність при високому тиску: Здатність витримувати тиск до PN63 робить цей запірний елемент незамінним для відповідальних застосувань.
  6. Естетичний зовнішній вигляд: Вироби з нержавійки не потребують фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
  7. Простота в обслуговуванні: Гладка поверхня запобігає накопиченню відкладень і легко очищується.

Монтаж та експлуатація

Рекомендації щодо монтажу:
  • Очищення системи: Перед встановленням клапана трубопровід має бути ретельно очищений від піску, окалини та зварювального грату.
  • Напрямок потоку: Монтаж проводиться суворо відповідно до стрілки на корпусі, що вказує напрямок руху середовища.
  • Ущільнення з'єднань: Для герметизації різьби використовуйте сумісні ущільнювальні матеріали, наприклад, ФУМ-стрічку або анаеробний герметик.
  • Затягування: Затягувати клапан слід за шестигранник корпусу, використовуючи відповідний ключ, без застосування надмірних зусиль.
  • Відсутність напружень: Переконайтеся, що трубопровід співвісний і не створює згинальних навантажень на корпус клапана.
  • Доступ для обслуговування: Залишайте достатньо місця для інспекції та можливого демонтажу клапана.
Рекомендації щодо експлуатації:
  • Відповідність параметрів: Не перевищуйте максимальний робочий тиск (63 бар) та температуру (300°C), зазначені в характеристиках.
  • Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами клапана (AISI304 та PTFE).
  • Періодичний огляд: Регулярно перевіряйте клапан на предмет витоків та цілісності, особливо в системах з високим ризиком зносу пружини.

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Використання в середовищах з високим вмістом хлоридів може викликати точкову корозію сталі AISI304.
  2. Перевищення робочих параметрів: Експлуатація за межами допустимих значень тиску і температури може призвести до руйнування.
  3. Абразивне зношування: Тверді частинки в потоці можуть пошкодити ущільнювальну поверхню диска та сідла, порушивши герметичність.
  4. Знос пружини: При частих циклах спрацьовування пружина може з часом втрачати пружність, що вимагатиме її заміни.
  5. Неякісний монтаж: Неправильне встановлення є частою причиною протікання та передчасного виходу з ладу.
  6. Замерзання робочого середовища: Кристалізація води всередині клапана може призвести до його механічного пошкодження.
  7. Гідравлічний опір: Клапан створює невелике падіння тиску в системі, що необхідно враховувати при проєктуванні.
Характеристики
Основні
Країна виробникКитай
Функціональне призначення клапанаЗворотний клапан
Тип клапанаТарілчастий
Напрямок потоку в клапаніПрохідне
Умовний прохід15 мм
Робоче середовищеНеагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Газ, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Тип приєднанняМуфтове
Діаметр різьблення першого торця1/2"В
Мінімальна робоча температура-20 град.
Діаметр різьблення другого торця1/2"В
Максимальна робоча температура300 град.
Мінімальний робочий тиск0 бар
Максимальний робочий тиск63 бар
Клас герметичностіЗ
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
Дистанційне управлінняНі
КолірСірий
Вага0.144 кг
Гарантійний термін12 міс
Додаткові характеристики
Ширина34 мм
Висота34 мм
Довжина56 мм
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Інформація для замовлення
