Клапан зворотний пружинний муфтовий DN10 (3/8"), н/ж сталь AISI304, Ру63 (1000 PSI), до +300°C, різьба BSPP

255 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Клапан зворотний пружинний муфтовий DN10 (3/8"), н/ж сталь AISI304, Ру63 (1000 PSI), до +300°C, різьба BSPP
Клапан зворотний пружинний муфтовий DN10 (3/8"), н/ж сталь AISI304, Ру63 (1000 PSI), до +300°C, різьба BSPPГотово до відправки
255 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

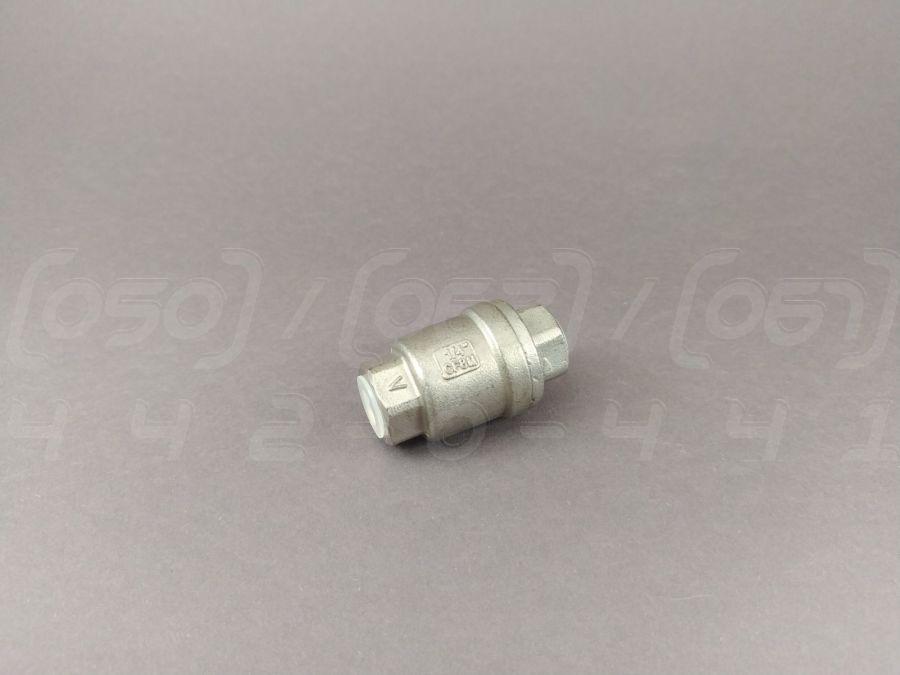

Клапан зворотний пружинний муфтовий DN10 (3/8") з нержавіючої сталі AISI304 - це надійний запірний пристрій, призначений для автоматичного запобігання зворотному потоку робочого середовища в трубопровідних системах. Виготовляється з корозійностійкої сталі марки AISI304 (CF8).

Технічні характеристики

  1. Номінальний діаметр (DN): DN10, що відповідає 3/8 дюйма.
  2. Номінальний тиск (PN): Ру63 (63 бар), що еквівалентно 1000 PSI, забезпечує стабільну роботу в системах з високим тиском.
  3. Матеріал корпусу та диска: Нержавіюча сталь AISI304 (аналог 08Х18Н10, CF8), що гарантує високу стійкість до корозії та довговічність.
  4. Матеріал ущільнення: PTFE (фторопласт), що забезпечує чудову герметичність класу "А" та хімічну інертність.
  5. Матеріал пружини: Нержавіюча сталь AISI304, що забезпечує надійне та швидке закриття клапана.
  6. Тип приєднання: Муфтове (різьбове) з внутрішньою циліндричною різьбою BSPP (G).
  7. Робоча температура: Діапазон від -20°C до +300°C, що дозволяє використовувати даний односторонній клапан у різноманітних температурних умовах.
  8. Робоче середовище: Вода (холодна, гаряча), пара, повітря, нафтопродукти, газ, слабоагресивні та неагресивні середовища.
  9. Спосіб монтажу: Універсальний, допускається встановлення в горизонтальному, вертикальному або похилому положенні.

Області застосування

Даний пружинний клапан знаходить широке застосування в різних галузях завдяки своїй універсальності та надійності.

  • Промислове обладнання та технологічні лінії: Захист насосів, компресорів та іншого обладнання від гідроударів та зворотного потоку.
  • Системи водопостачання та опалення: Використовується в побутових та промислових системах для підтримки односпрямованого руху води та теплоносія.
  • Хімічна промисловість: Стійкість сталі AISI304 дозволяє застосовувати клапан для транспортування різноманітних хімічних реагентів.
  • Нафтогазова промисловість: Надійно працює з нафтопродуктами та газами в системах середнього та високого тиску.
  • Харчова промисловість: Гігієнічність нержавіючої сталі робить його придатним для використання в контакті з харчовими продуктами.
  • Енергетика: Застосовується в паропроводах та конденсатних лініях на теплових та атомних електростанціях.
  • Пневматичні та гідравлічні системи: Забезпечує стабільну роботу гідравліки та пневматики, запобігаючи зміні напрямку потоку рідини або стисненого повітря.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Нержавіюча сталь ефективно протистоїть іржі та впливу агресивних середовищ.
  2. Довговічність та надійність: Матеріал має високу механічну міцність і зносостійкість, що гарантує тривалий термін служби виробу.
  3. Гігієнічність та екологічна безпека: Сталь AISI304 не виділяє шкідливих речовин та схвалена для використання в харчовій та фармацевтичній промисловості.
  4. Стійкість до температур: Зберігає свої експлуатаційні властивості в широкому діапазоні температур, від кріогенних до високих.
  5. Міцність при високому тиску: Здатність витримувати тиск до Ру63 робить цей запірний елемент ідеальним для відповідальних застосувань.
  6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають привабливий вигляд.
  7. Добра зварюваність та оброблюваність: Спрощує інтеграцію клапана в існуючі та нові трубопровідні системи.

Монтаж та експлуатація

Рекомендації щодо монтажу:
  • Підготовка трубопроводу: Перед встановленням клапана необхідно очистити трубопровід від бруду, окалини та інших сторонніх частинок.
  • Напрямок потоку: Встановлення проводиться суворо за напрямком стрілки, вказаної на корпусі клапана.
  • Ущільнення різьбових з'єднань: Для забезпечення герметичності використовуйте ущільнювальні матеріали, такі як ФУМ-стрічка або анаеробний герметик, сумісні з робочим середовищем.
  • Затягування: Затягувати клапан слід за допомогою відповідного інструменту за шестигранник на корпусі, уникаючи надмірних зусиль, щоб не пошкодити різьбу.
  • Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на корпус клапана.
  • Доступ для обслуговування: Забезпечте достатній простір навколо клапана для можливості його огляду та демонтажу за потреби.
Рекомендації щодо експлуатації:
  • Відповідність параметрів: Експлуатація клапана повинна проводитися в межах заявлених параметрів тиску (PN63) та температури (до +300°C).
  • Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами клапана (AISI304 та PTFE).
  • Періодичний огляд: Рекомендується проводити регулярні візуальні огляди на предмет витоків та цілісності корпусу.

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Використання в середовищах, агресивних до сталі AISI304 (наприклад, хлориди), може призвести до корозії.
  2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може спричинити руйнування клапана.
  3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може пошкодити ущільнювальну поверхню диска та сідла.
  4. Кавітація: При високих швидкостях потоку рідини може виникнути кавітація, що призводить до ерозії внутрішніх компонентів.
  5. Неякісний монтаж: Неправильне встановлення може стати причиною витоків або передчасного виходу пристрою з ладу.
  6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може призвести до його пошкодження.
  7. Обмежена пропускна здатність: Як і будь-який запірний пристрій, зворотний клапан створює певний гідравлічний опір у системі.
Характеристики
Основні
Країна виробникКитай
Функціональне призначення клапанаЗворотний клапан
Тип клапанаТарілчастий
Напрямок потоку в клапаніПрохідне
Умовний прохід10 мм
Робоче середовищеНеагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Газ, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Тип приєднанняМуфтове
Діаметр різьблення першого торця3/8"У
Мінімальна робоча температура-20 град.
Діаметр різьблення другого торця3/8"У
Максимальна робоча температура300 град.
Мінімальний робочий тиск0 бар
Максимальний робочий тиск63 бар
Клас герметичностіЗ
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
КолірСірий
Гарантійний термін12 міс
Додаткові характеристики
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Інформація для замовлення
  • Ціна: 255 ₴
