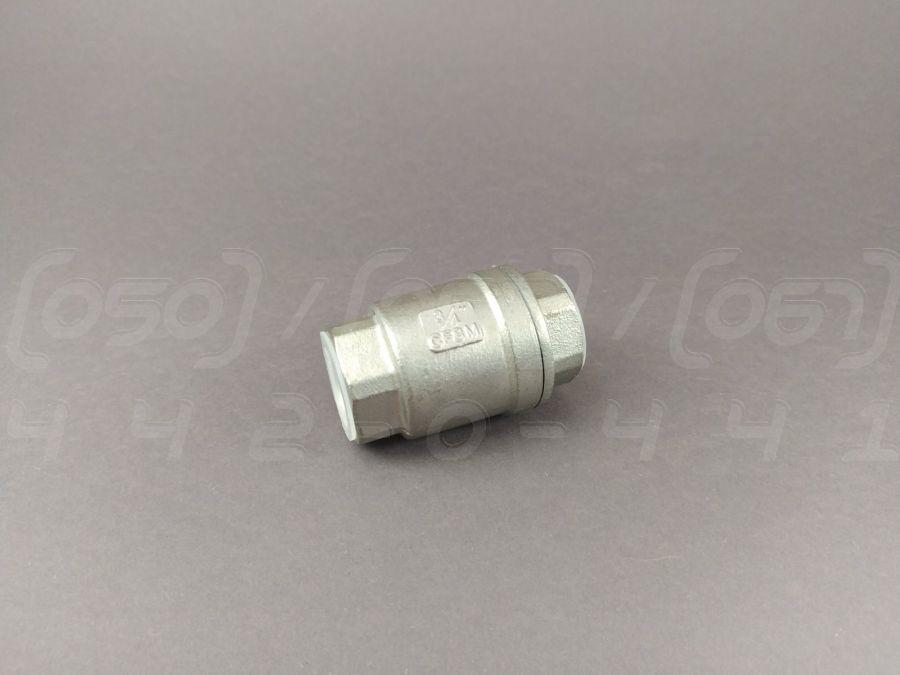

Клапан зворотний пружинний муфтовий нержавіючий DN20 (3/4"), н/ж сталь AISI304 (CF8), Ру63 (1000 PSI), до 300°C

218 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Клапан зворотний пружинний муфтовий нержавіючий DN20 (3/4"), н/ж сталь AISI304 (CF8), Ру63 (1000 PSI), до 300°C
Клапан зворотний пружинний муфтовий нержавіючий DN20 (3/4"), н/ж сталь AISI304 (CF8), Ру63 (1000 PSI), до 300°CГотово до відправки
218 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Клапан зворотний пружинний муфтовий DN20 (3/4") AISI304 - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища в системі. Виготовляється з високоякісної нержавіючої сталі марки AISI 304.

Технічні характеристики

  1. Номінальний діаметр (DN): DN20, що відповідає 3/4" дюйма.
  2. Номінальний тиск (PN): Ру63 (PN63), або 1000 WOG/PSI, що дозволяє використовувати його в системах з високим тиском.
  3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), що забезпечує чудову корозійну стійкість.
  4. Матеріал ущільнення: Ущільнення "метал по металу", що гарантує надійну герметичність у широкому діапазоні температур.
  5. Тип приєднання: Муфтове (різьбове), з внутрішньою трубною циліндричною різьбою BSPP (G 3/4").
  6. Робоча температура: Діапазон від -20°C до +300°C.
  7. Робоче середовище: Вода, пара, повітря, нафтопродукти, олії, газ, агресивні та харчові середовища.
  8. Керуючий елемент: Запірний диск (тарілка) з пружиною з нержавіючої сталі, що забезпечує закриття клапана при припиненні прямого потоку.

Області застосування

Даний незворотній клапан широко використовується в різних галузях завдяки своїй надійності та універсальності.

  • Промислове обладнання та технологічні лінії: Захист насосів, компресорів та іншого обладнання від гідроударів.
  • Нафтогазова промисловість: Встановлення на трубопроводах для транспортування нафти, газу та продуктів їх переробки.
  • Хімічна промисловість: Робота з помірно агресивними хімічними реагентами, кислотами та лугами.
  • Харчова промисловість: Використання в системах, де важлива гігієнічність та чистота середовища, наприклад, на лініях розливу напоїв.
  • Енергетика: Застосування в парових системах, конденсатопроводах та системах подачі живильної води.
  • Системи водопостачання та опалення: Запобігання зворотному потоку води в побутових та промислових мережах.
  • Пневматичні та гідравлічні системи: Забезпечення односпрямованого руху стисненого повітря або гідравлічних рідин.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Сталь AISI 304 стійка до окислення та впливу багатьох хімічних речовин.
  2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
  3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин та схвалений для використання в контакті з харчовими продуктами та питною водою.
  4. Стійкість до температур: Зберігає свої механічні властивості як при низьких, так і при високих температурах (до 300°C).
  5. Міцність при високому тиску: Конструкція розрахована на робочий тиск до Ру63 (1000 PSI).
  6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та легко очищуються.
  7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

Рекомендації щодо монтажу
  • Напрямок потоку: Клапан слід встановлювати суворо відповідно до напрямку потоку, вказаного стрілкою на корпусі.
  • Ущільнення різьбових з'єднань: Для забезпечення герметичності використовуйте відповідні ущільнювальні матеріали, такі як ФУМ-стрічка або анаеробний герметик.
  • Відсутність напружень: Переконайтеся, що трубопровід співвісний, і на клапан не передаються згинальні або розтягувальні навантаження.
  • Промивання системи: Перед встановленням рекомендується промити трубопровід для видалення окалини, піску та інших сторонніх частинок.
Рекомендації щодо експлуатації
  • Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалом клапана – сталлю AISI 304.
  • Відповідність параметрів: Не допускайте перевищення максимальних значень тиску та температури, зазначених у характеристиках.
  • Періодичний огляд: Регулярно перевіряйте клапан на предмет протікання та коректної роботи.

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Сталь AISI 304 може бути не стійкою до деяких високоагресивних середовищ, наприклад, до хлоридів.
  2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування клапана.
  3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може пошкодити ущільнювальні поверхні.
  4. Неякісний монтаж: Неправильне встановлення може стати причиною протікання та передчасного виходу з ладу.
  5. Замерзання робочого середовища: Кристалізація рідини всередині клапана може призвести до його пошкодження.
Характеристики
Основні
Країна виробникКитай
Функціональне призначення клапанаЗворотний клапан
Тип клапанаТарілчастий
Напрямок потоку в клапаніПрохідне
Умовний прохід20 мм
Робоче середовищеНеагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Газ, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Тип приєднанняМуфтове
Діаметр різьблення першого торця3/4"У
Мінімальна робоча температура-20 град.
Діаметр різьблення другого торця3/4"У
Максимальна робоча температура300 град.
Мінімальний робочий тиск0 бар
Максимальний робочий тиск63 бар
Клас герметичностіЗ
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
Дистанційне управлінняНі
КолірСірий
Гарантійний термін12 міс
Додаткові характеристики
Довжина62 мм
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Інформація для замовлення
  • Ціна: 218 ₴
