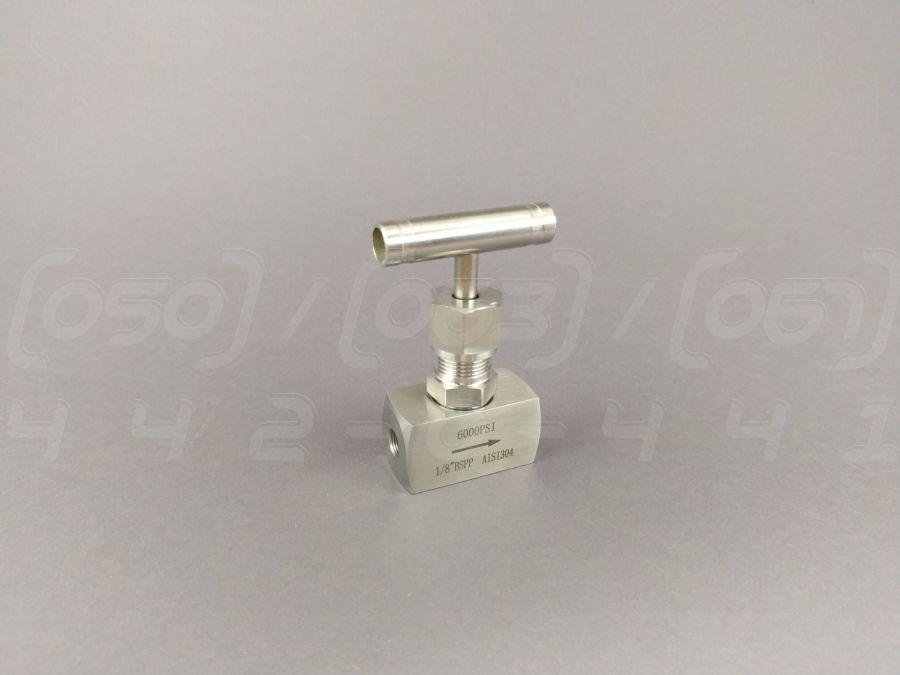

Вентиль голчастий муфтовий нержавіючий DN6 (1/8"), н/ж сталь AISI304, Ру400 (6000 PSI), до 150°C, різьба BSPP

Вентиль голчастий муфтовий нержавіючий DN6 (1/8") AISI304 Ру400 (PN400) до 150°C з циліндричною різьбою BSPP - це прецизійний запірно-регулювальний клапан, призначений для точного контролю потоку робочого середовища. Виготовляється з нержавіючої сталі марки AISI304.

Технічні Характеристики Виробу

Вентиль голчастий нержавіючий є важливим елементом трубопровідних систем, де потрібне точне налаштування та перекриття потоку різноманітних середовищ. Дана модель володіє наступними ключовими параметрами, що забезпечують її надійну та довготривалу експлуатацію в найвідповідальніших умовах:

1. Номінальний діаметр (DN/Ду): DN6 (еквівалент 1/8 дюйма). Цей компактний розмір ідеально підходить для систем з малими витратами робочого середовища, де важлива точність регулювання.
2. Номінальний тиск (PN/Ру): PN400 (Ру400 кгс/см²). Здатність витримувати надвисокий тиск робить цей регулюючий клапан незамінним у гідравлічних системах високого тиску та інших промислових установках.
3. Матеріал корпусу та основних деталей: Нержавіюча сталь AISI304 (аналог 08Х18Н10). Цей матеріал забезпечує чудову корозійну стійкість у більшості робочих середовищ, включаючи воду, пару, нафтопродукти, повітря та слабоагресивні хімічні речовини. Голчастий шток також виконаний з нержавіючої сталі, що гарантує плавність ходу та довговічність запірного вузла.
4. Матеріал ущільнень: PTFE (фторопласт). Даний матеріал ущільнення штока та сідла має високу хімічну стійкість, низький коефіцієнт тертя та широкий діапазон робочих температур, забезпечуючи герметичність класу "А".
5. Тип приєднання: Муфтове (різьбове) з внутрішньою циліндричною різьбою BSPP (G). Такий тип з'єднання забезпечує простоту монтажу та демонтажу, а також надійне та герметичне з'єднання з трубопроводом.
6. Робоча температура: від -20°C до +150°C. Цей діапазон дозволяє використовувати запірний вентиль у системах з різними температурними режимами.
7. Керуючий елемент: Рукоятка (маховик) з нержавіючої сталі або міцного пластику, що забезпечує зручне та точне керування положенням голчастого затвора. Конструкція рукоятки дозволяє здійснювати плавне регулювання навіть при високих тисках.
8. Конструктивні особливості: Голчастий затвор забезпечує можливість дуже точного, практично краплинного, регулювання потоку робочого середовища. Це досягається за рахунок конусоподібної форми голки та малого кроку різьби штока.

Галузі Застосування Голчастого Вентиля

Нержавіючі голчасті вентилі завдяки своїй точності, надійності та стійкості до агресивних середовищ і високих тисків знаходять широке застосування в різних галузях промисловості та комунального господарства:

• Промислові системи високого тиску: гідравлічні преси, випробувальні стенди, лінії подачі гідравлічних рідин.
• Контрольно-вимірювальні прилади та автоматика (КВПіА): для підключення манометрів, датчиків тиску, відбору проб, де потрібне точне відсікання або регулювання потоку до приладу.
• Хімічна та нафтохімічна промисловість: на лініях подачі реагентів, розчинників, кислот та лугів (з урахуванням сумісності AISI304), де важлива точність дозування та стійкість до корозії.
• Нафтогазова промисловість: у системах підготовки та транспортування нафти та газу, на вузлах обліку, для регулювання потоків на допоміжних лініях.
• Харчова промисловість: на ділянках, де не потрібне санітарне виконання, але важлива корозійна стійкість та можливість точного регулювання, наприклад, у системах подачі технічних рідин або повітря.
• Лабораторне обладнання: у дослідницьких установках, де необхідний прецизійний контроль потоків газів та рідин.
• Системи водопостачання та теплопостачання: на лініях з високим тиском, для регулювання байпасних ліній, підключення контрольної апаратури.
• Пневматичні системи: для точного налаштування витрати повітря в пневмоциліндрах та інших виконавчих механізмах.

Переваги Нержавіючої Сталі AISI304

Використання нержавіючої сталі AISI304 для виготовлення голчастих вентилів зумовлене низкою її незаперечних переваг:

1. Висока корозійна стійкість: AISI304 (харчова нержавійка) ефективно протистоїть загальній, міжкристалітній та пітинговій корозії у більшості промислових та атмосферних середовищ. Це забезпечує тривалий термін служби арматури з нержавійки без втрати експлуатаційних якостей.
2. Міцність та довговічність: Нержавіюча сталь має відмінні механічні властивості, забезпечуючи міцність конструкції вентиля та його здатність витримувати високий тиск та вібраційні навантаження.
3. Гігієнічність: Поверхня нержавіючої сталі гладка, не має пор, що перешкоджає накопиченню забруднень та розмноженню бактерій. Це важливо для деяких застосувань, хоча для харчових продуктів частіше використовують AISI316.
4. Стійкість до високих та низьких температур: AISI304 зберігає свої властивості в широкому діапазоні температур, що дозволяє використовувати вентилі в різних кліматичних умовах та технологічних процесах.
5. Екологічна безпека: Нержавіюча сталь є екологічно чистим матеріалом, не виділяє шкідливих речовин у навколишнє середовище та робоче середовище, підлягає вторинній переробці.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі мають привабливий зовнішній вигляд і не потребують додаткового захисного покриття.

Монтаж та Експлуатація

Правильний монтаж та дотримання умов експлуатації є запорукою тривалої та безвідмовної роботи голчастого вентиля високого тиску:

Способи встановлення:

1. Різьбове з'єднання: Вентиль монтується на трубопровід за допомогою стандартних трубних різьб BSPP (G). Перед монтажем необхідно переконатися в чистоті та цілісності різьби на вентилі та відповідній частині трубопроводу.
2. Орієнтація у просторі: Вентиль може встановлюватися в будь-якому просторовому положенні, якщо інше не вказано виробником. Однак, для зручності обслуговування рекомендується встановлювати його маховиком вгору або в легкодоступному місці.

Вимоги до монтажу:

1. Перед встановленням клапана голчастого трубопровід повинен бути ретельно очищений від бруду, окалини, зварювального грату та інших сторонніх частинок. Рекомендується встановлення сітчастого фільтра перед вентилем.
2. При загвинчуванні вентиля необхідно використовувати відповідний гайковий ключ, прикладаючи зусилля до шестигранника корпусу, а не до рукоятки, щоб уникнути пошкодження.
3. Для ущільнення різьбових з'єднань рекомендується використовувати якісні ущільнювальні матеріали, сумісні з робочим середовищем та температурою (наприклад, ФУМ-стрічка, анаеробні герметики).
4. Напрямок потоку робочого середовища повинен збігатися зі стрілкою на корпусі вентиля (якщо така є). Для більшості голчастих вентилів подача середовища здійснюється під золотник (голку).

Рекомендації з експлуатації:

1. Не перевищувати максимально допустимий робочий тиск (PN400) та температуру (до +150°C), зазначені в технічних характеристиках.
2. Відкриття та закриття вентиля проводити плавно, обертаючи маховик без застосування надмірних зусиль або ударних навантажень. Голчастий механізм призначений для точного регулювання, а не для швидкого перекриття.
3. Уникати використання вентиля для середовищ, агресивних до матеріалу корпусу (AISI304) та ущільнень (PTFE).
4. Періодично перевіряти стан вентиля, відсутність протікань через сальникове ущільнення штока та по з'єднаннях. При необхідності підтягнути сальникову гайку.
5. Не використовувати вентиль як опору для трубопроводу.

Можливі Ризики та Обмеження

Незважаючи на високу надійність нержавіючих голчастих вентилів, існують певні ризики та обмеження, які необхідно враховувати:

1. Неправильний вибір матеріалу: Хоча AISI304 універсальна, для особливо агресивних середовищ (наприклад, деякі кислоти високих концентрацій, хлориди) може знадобитися сталь AISI316 або інші спеціальні сплави. Неправильний вибір може призвести до прискореної корозії та виходу вентиля з ладу.
2. Перевищення робочих параметрів: Експлуатація вентиля при тиску або температурі, що перевищують допустимі значення, може призвести до деформації корпусу, руйнування ущільнень, втрати герметичності та аварійних ситуацій.
3. Абразивне зношування: Наявність у робочому середовищі твердих абразивних частинок може призвести до зносу голки та сідла, що знизить точність регулювання та герметичність у закритому положенні. Рекомендується встановлення фільтрів.
4. Гідравлічні удари: Різка зміна швидкості потоку в системі може викликати гідравлічні удари, здатні пошкодити внутрішні компоненти вентиля. Плавне керування потоком мінімізує цей ризик.
5. Важливість професійного монтажу: Неякісний монтаж, перекоси, надмірне затягування різьбових з'єднань можуть призвести до пошкодження вентиля або порушення герметичності.
6. Засмічення: Малі прохідні перерізи, характерні для голчастих клапанів, можуть бути чутливі до засмічення твердими частинками або відкладеннями з робочого середовища.
7. Кавітація: При великих перепадах тиску на вентилі в рідких середовищах може виникати кавітація, що призводить до ерозійного зносу внутрішніх деталей.

Дотримання рекомендацій щодо вибору, монтажу та експлуатації дозволить забезпечити максимальний термін служби та надійну роботу голчастого вентиля з нержавіючої сталі AISI304.
