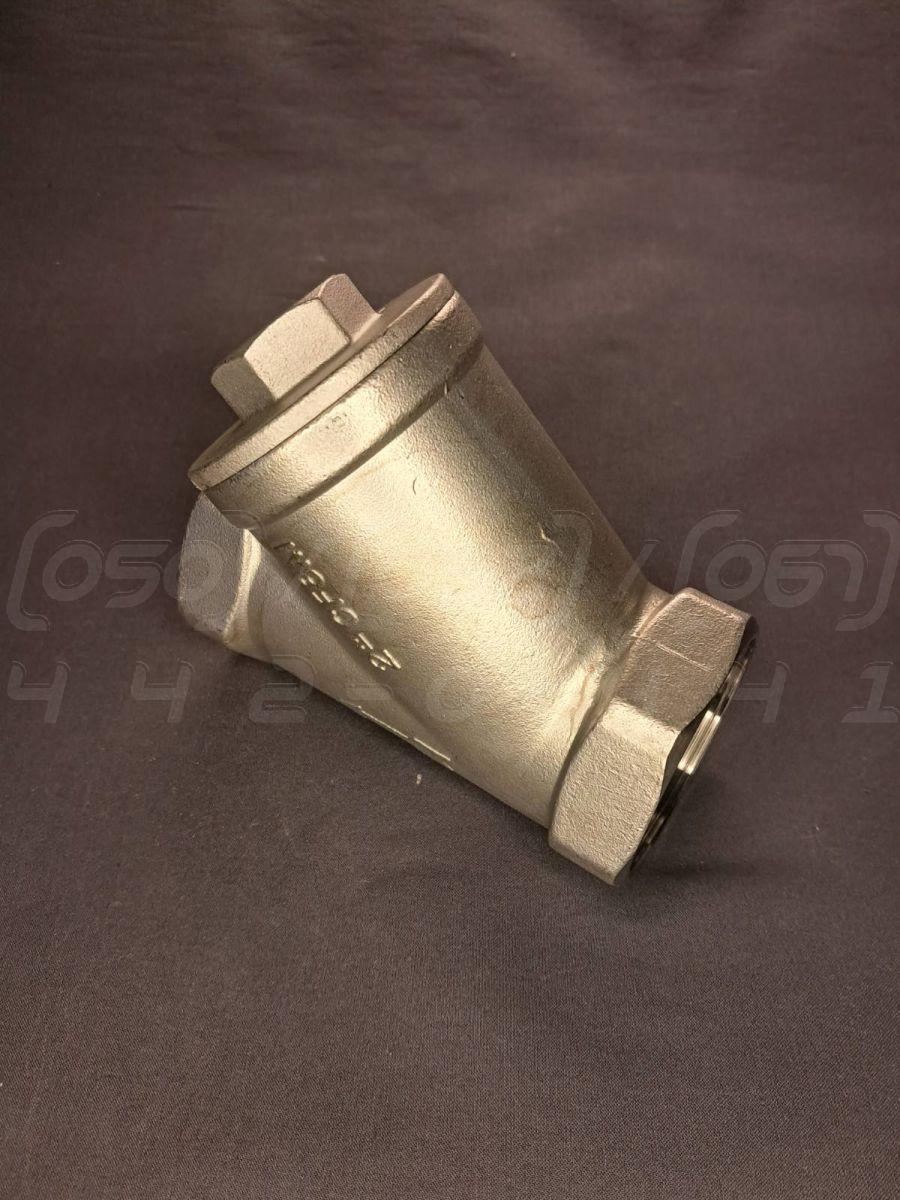

Фільтр муфтовий нержавіючий DN50 (2") н/ж сталь AISI304, Ру40 (800 PSI), Y-тип, 60 меш, різьба BSPP

Фільтр муфтовий нержавіючий DN50 (2") Y-типу - це важливий елемент трубопровідної системи, призначений для механічного очищення робочого середовища від твердих частинок, таких як окалина, пісок, іржа та інші домішки. Виготовляється з високоякісної нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50, що відповідає 2 дюймам.
2. Номінальний тиск (PN/Ру): Ру40 (PN40), еквівалентно 40 бар або 800 PSI.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги 1.4301, 08Х18Н10), що забезпечує чудову корозійну стійкість.
4. Матеріал фільтруючого елемента: Сітка з нержавіючої сталі AISI 304.
5. Ступінь фільтрації: 60 mesh.
6. Матеріал ущільнення: PTFE (фторопласт), відомий своєю хімічною та термічною стійкістю.
7. Тип приєднання: Муфтове (внутрішня різьба), стандарт різьби BSPP.
8. Робоча температура: Діапазон від -20°C до +240°C.

Області застосування

Даний Y-подібний фільтр є універсальним рішенням і широко використовується в різних галузях для захисту обладнання.

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів.
• Нафтогазова промисловість: Фільтрація сировини та технологічних рідин.
• Хімічна промисловість: Очищення агресивних середовищ, сумісних зі сталлю AISI 304.
• Харчова промисловість: Застосування в системах подачі води, сиропів та інших рідких продуктів.
• Енергетика: Встановлення в системах охолодження та пароконденсатних лініях.
• Системи водопостачання та опалення: Грубе очищення води для запобігання засміченню та зносу компонентів.
• Пневматичні та гідравлічні системи: Видалення твердих частинок зі стисненого повітря або гідравлічних масел.
• Машинобудування: Інтеграція в різноманітні гідравлічні та мастильні контури.

Переваги нержавіючої сталі

Використання нержавіючої сталі AISI 304 для виготовлення фільтрів забезпечує низку ключових переваг.

1. Висока корозійна стійкість: Матеріал стійкий до впливу води, пари, харчових продуктів та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Корпус фільтра розрахований на значні навантаження, що підтверджується класом тиску Ру40.
6. Естетичний зовнішній вигляд: Гладка поверхня та сучасний вигляд матеріалу.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в складні трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням трубопровід необхідно ретельно очистити від бруду, окалини та зварювального грату.
• Напрямок потоку: Фільтр встановлюється суворо за напрямком потоку середовища, вказаним стрілкою на корпусі.
• Ущільнення різьбових з'єднань: Використовуйте відповідні ущільнювальні матеріали (наприклад, ФУМ-стрічку або анаеробний герметик) для забезпечення герметичності.
• Затягування: Здійснюйте затягування з помірним зусиллям, щоб не пошкодити різьбу.
• Розташування: Фільтр слід монтувати кришкою донизу, що полегшує його очищення та дренаж.
• Доступ для обслуговування: Забезпечте достатньо вільного простору під фільтром для можливості відкручування кришки та виймання сітки.
• Промивання системи: Після монтажу рекомендується виконати промивання системи для видалення можливих залишків ущільнювальних матеріалів.

• Плавне керування: Уникайте гідравлічних ударів у системі.
• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску та температури.
• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з нержавіючою сталлю AISI 304 та ущільненням PTFE.
• Періодичний огляд: Регулярно перевіряйте фільтр на предмет витоків та засмічення. Очищення сітки слід проводити за необхідності, орієнтуючись на перепад тиску до та після фільтра.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 може бути нестійкою до деяких концентрованих кислот та хлоридних середовищ.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище зазначених може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: Середовища з великою кількістю твердих абразивних частинок можуть прискорити знос фільтрувальної сітки.
4. Кавітація: Може виникнути при високих швидкостях потоку та різких перепадах тиску.
5. Неякісний монтаж: Неправильне встановлення може стати причиною витоків або некоректної роботи фільтра.
6. Замерзання робочого середовища: Кристалізація води всередині фільтра може призвести до його механічного пошкодження.
7. Обмежена пропускна здатність: У міру засмічення сітки пропускна здатність фільтра знижується, що вимагає його своєчасного очищення.
