Різьба приварна коротка Ду25 (1") нержавіюча, н/ж сталь AISI 304, BSPP, Class 150, DIN 2982, напівзгін

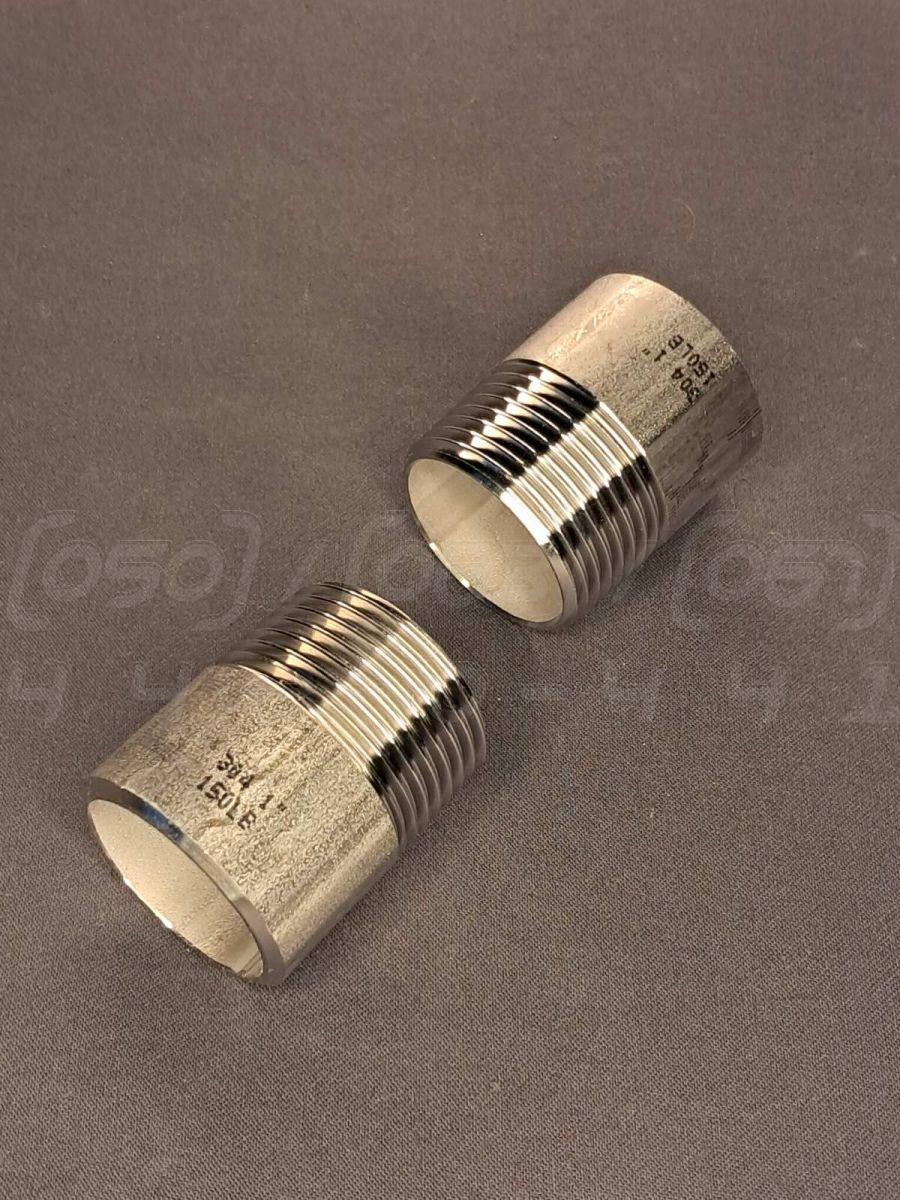

Різьба коротка приварна Ду 25 (1") з нержавіючої сталі AISI 304, BSPP, Class 150, DIN 2982 (ніпель приварний, напівзгін, коротиш, привариш, кінцевик, штуцер, муфта із зовнішньою різьбою) - це приварний різьбовий фітинг, призначений для створення нероз'ємного герметичного з'єднання ділянки трубопроводу з елементом, що має внутрішню різьбу, методом зварювання. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду 25 або 1" (дюйм).
2. Номінальний тиск (PN): Class 150 (до 1,6 МПа або 16 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10).
4. Тип з'єднання: Один кінець під приварку, другий – зовнішня трубна різьба BSPP (циліндрична).
5. Стандарт виготовлення: DIN 2982 / EN 10241.
6. Робоча температура: від -40°С до +300°С.
7. Зовнішній діаметр під приварку: 33,7 мм.

Синоніми та альтернативні назви

• Ніпель приварний: Технічно коректна назва, що вказує на тип фітинга (ніпель) та спосіб монтажу (приварювання).
• Напівзгін: Поширений технічний термін, що позначає фітинг, у якого з одного боку різьба, а з іншого – гладкий кінець під зварювання.
• Різьба коротка приварна: Побутова назва, що точно описує виріб – короткий відрізок труби з різьбою та кінцем під приварку.
• Коротиш: Професійний сленг, що підкреслює невелику довжину фітинга.
• Привариш: Сленгова назва, що прямо вказує на метод монтажу – приварювання до труби.
• Кінцевик: Сленгова назва, що використовується для позначення фітинга, який встановлюється на кінці труби для переходу на інший тип з'єднання.
• Штуцер приварний: Технічний термін, що часто застосовується для деталей, які служать для приєднання до ємностей або інших елементів системи.
• Муфта із зовнішньою різьбою під приварку: Описова назва, хоча "муфта" частіше означає внутрішню різьбу, в даному контексті вказує на з'єднувальну функцію.

Переваги різьби приварної

1. Висока герметичність: Зварне з'єднання забезпечує максимальну надійність та повністю виключає ризик протікання порівняно з розбірними з'єднаннями.
2. Міцність та довговічність: Створює монолітне, нероз'ємне з'єднання, стійке до вібрацій, гідроударів та механічних навантажень.
3. Універсальність переходу: Дозволяє легко та надійно з'єднати ділянку трубопроводу під приварку з обладнанням або арматурою, що має різьбове підключення.
4. Компактність: Має мінімальні габарити, що важливо при монтажі в обмеженому просторі.
5. Широкий діапазон температур: Може використовуватися в системах з дуже низькими та високими температурами, де застосування ущільнювальних матеріалів для різьби обмежене.
6. Зниження витрат на обслуговування: Нероз'ємне з'єднання не вимагає періодичної підтяжки або заміни ущільнень, що мінімізує експлуатаційні витрати.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості: Застосування сталі з меншим вмістом легуючих елементів (хрому, нікелю) або переробленого металобрухту. Наслідки: Значне зниження корозійної стійкості, поява іржі, зменшення терміну служби, особливо в агресивних середовищах.
• Зменшення товщини стінки: Виготовлення фітинга з труби з тоншою стінкою, ніж передбачено стандартом. Наслідки: Зниження механічної міцності та максимального робочого тиску, високий ризик деформації під час зварювання та експлуатації.
• Невідповідність стандартам різьби: Нарізання різьби з відхиленнями від стандарту BSPP. Наслідки: Неможливість забезпечити герметичне з'єднання, зрив різьби при монтажі, необхідність використання надмірної кількості ущільнювальних матеріалів.
• Спрощена технологія виробництва: Відмова від фінішної обробки, що призводить до наявності задирок та нерівностей. Наслідки: Погана якість зварного шва, пошкодження ущільнювальних матеріалів під час монтажу різьбового з'єднання.

Монтаж та експлуатація

1. Підготовка крайок: Перед зварюванням необхідно зачистити крайки фітинга та труби від забруднень, мастила та вологи.
2. Центрування: Забезпечити сувору співвісність різьби приварної та труби для запобігання напруженням у трубопроводі.
3. Зварювальні роботи: Зварювання повинен виконувати кваліфікований фахівець із використанням відповідних зварювальних матеріалів для нержавіючої сталі AISI 304. Необхідно забезпечити захист зварного шва інертним газом (аргоном) для збереження корозійної стійкості.
4. Ущільнення різьби: Для герметизації різьбового з'єднання BSPP використовувати відповідні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, сантехнічний льон).
5. Затягування: Здійснювати затягування різьбового з'єднання з помірним зусиллям, щоб не пошкодити різьбу.

1. Сумісність середовища: Переконатися, що робоче середовище сумісне з нержавіючою сталлю AISI 304.
2. Дотримання параметрів: Не перевищувати максимально допустимі значення тиску та температури для Class 150.
3. Періодичний огляд: Регулярно оглядати зварний шов та різьбове з'єднання на предмет відсутності корозії або протікань.

Можливі ризики та обмеження

1. Неякісне зварювання: Неправильно виконаний зварний шов може стати осередком корозії та призвести до розгерметизації системи.
2. Корозія в зоні зварювання: При перегріві металу під час зварювання без належного захисту може відбутися вигоряння легуючих елементів, що знизить корозійну стійкість шва.
3. Гальванічна корозія: При з'єднанні з елементами з вуглецевої ("чорної") сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.
4. Складність демонтажу: Приварне з'єднання є нероз'ємним, що ускладнює ремонт або заміну ділянки трубопроводу.
5. Неправильний вибір ущільнювача: Використання невідповідного ущільнювального матеріалу для різьби може призвести до протікання при зміні температури або тиску.

Галузі застосування

• Промислові трубопроводи: Системи транспортування води, пари, повітря, нейтральних та слабоагресивних рідин і газів.
• Харчова промисловість: Монтаж обладнання та трубопроводів для напоїв, молочних продуктів та інших харчових середовищ.
• Хімічна та нафтогазова промисловість: Використовується для приєднання контрольно-вимірювальних приладів, кранів, клапанів до магістралей та ємностей.
• Системи опалення та водопостачання: Створення надійних нероз'ємних з'єднань у побутових та комерційних системах.
• Машинобудування та виробництво обладнання: В якості вварних портів та штуцерів у гідравлічних та пневматичних системах.
• Фармацевтична промисловість: В лініях, де важлива гігієнічність та стійкість до агресивних миючих засобів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 стійка до впливу води, пари та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої властивості протягом десятиліть, забезпечуючи довгий термін служби фітинга.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає скупченню бактерій; матеріал є повністю перероблюваним.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Забезпечує надійну роботу в системах з високим робочим тиском.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Сталь AISI 304 легко піддається зварюванню, що спрощує монтаж.
