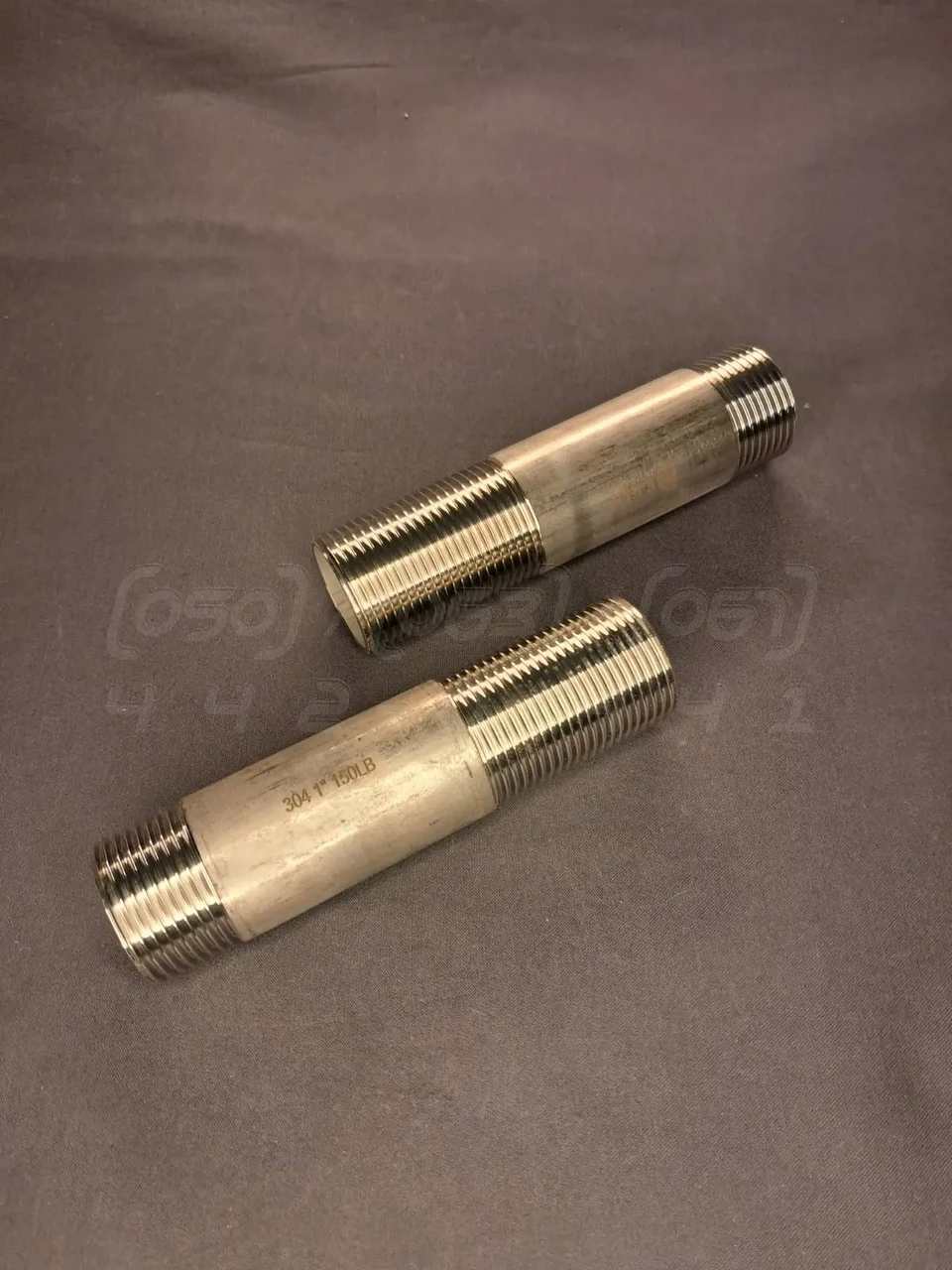

Згін нержавіючий довгий Ду 25 (1"), нержавіюча сталь AISI 304, без комплекту, ДСТУ 8969

Згін являє собою відрізок товстостінної труби з нарізаними зовнішніми різьбами різної довжини на обох кінцях - одна коротка і одна довга. Цим він принципово відрізняється від інших трубних фітингів, таких як муфти, трійники або відводи, які зазвичай мають однакові або внутрішні різьби.

У даному випадку йдеться про згін з умовним проходом Ду25 (діаметр 25 мм або 1 дюйм), виготовлений з високоякісної нержавіючої сталі марки AISI 304 (вітчизняний аналог - 08Х18Н10, аналог за DIN - 1.4301), що відповідає вимогам ГОСТ 8969-75.

Основне призначення згону - створення роз'ємних з'єднань у трубопровідних системах, що забезпечують можливість демонтажу ділянки трубопроводу без пошкодження інших елементів. Така конструктивна особливість робить згін незамінним елементом у системах, що потребують періодичного обслуговування, ремонту або заміни окремих ділянок.

Принцип застосування

У типовій схемі монтажу згін використовується наступним чином:

1. Коротка різьба згону вкручується в нерухомий елемент системи (наприклад, у трійник або муфту)

2. На довгу різьбу накручується контргайка та муфта, що зганяється, яка може повністю накручуватися на згін

3. За необхідності демонтажу контргайка послаблюється, муфта зміщується, дозволяючи роз'єднати з'єднання

Завдяки такій конструкції, згін дозволяє:

• Компенсувати неточності при монтажі трубопроводу

• Створювати ділянки, які можна легко демонтувати для обслуговування

• З'єднувати елементи трубопроводу, що знаходяться на фіксованій відстані один від одного

Варіанти постачання

У практиці трубопровідного монтажу існує кілька варіантів постачання згонів:

Згін б/к (без комплекту) - це власне сам згін як окремий виріб, без додаткових елементів. Такий варіант затребуваний, коли потрібно замінити лише згін або коли додаткові елементи вже є в наявності.

Згін у комплекті - включає в себе:

• Згін (з короткою та довгою різьбою)

• Муфта, що зганяється (повністю накручується на довгу різьбу)

• Контргайка (для фіксації з'єднання)

Розширений комплект може додатково включати:

• Два напівзгони (короткі різьби або ніпелі приварні) - для створення повністю роз'ємного з'єднання на обох кінцях

Варіанти здешевлення та пов'язані ризики

На ринку можна зустріти дешевші аналоги стандартизованих згонів, економія на яких досягається наступними способами:

1. Укорочення згону та різьб

Суть здешевлення:

• Зменшення загальної довжини згону

• Скорочення довжини короткої та/або довгої різьби

• Економія матеріалу та часу обробки

Пов'язані ризики:

• Невідповідність вимогам ГОСТ 8969-75

• Недостатня глибина різьбового з'єднання, що знижує його міцність на 30-50%

• Підвищений ризик протікань через меншу площу контакту різьбових поверхонь

• Труднощі при монтажі через недостатню довжину різьби для повного накручування муфти

• Неможливість застосування в системах з підвищеними вібраційними навантаженнями

• Передчасне руйнування з'єднання при циклічних навантаженнях

• Несумісність з іншими стандартизованими елементами трубопроводу

2. Використання дешевших марок сталі

Суть здешевлення:

• Застосування AISI 201 або AISI 430 замість AISI 304

• Використання нестандартних або неспеціалізованих марок сталі

• Економія на вартості вихідного матеріалу

Пов'язані ризики:

• Зниження корозійної стійкості на 40-60%

• Непридатність для харчових та агресивних середовищ

• Поява іржі при пошкодженні поверхневого шару

• Зниження терміну служби в 2-3 рази

• Втрата механічної міцності при підвищених температурах

• Можливість руйнування при циклічних навантаженнях

• Вилуговування шкідливих компонентів сплаву в харчову або фармацевтичну продукцію

• Невідповідність санітарно-гігієнічним вимогам для певних застосувань

Області застосування

Згони нержавіючі Ду25 (1") застосовуються для створення роз'ємних з'єднань у трубопровідних системах наступних галузей:

• Харчова промисловість: пивоварне виробництво, молочні лінії, виробництво напоїв, лінії розливу

• Фармацевтична промисловість: виробництво лікарських форм, системи водопідготовки, стерильне обладнання

• Хімічна промисловість: трубопроводи для агресивних середовищ, дозуючі установки, лінії подачі реагентів

• Нафтогазова галузь: КВПіА, системи пробовідбору, імпульсні лінії

• Енергетика: відбір проб котлової води, манометричні вузли, дренажні системи

• Суднобудування: палубні системи, санітарно-технічні системи, гідравлічні системи

• Системи опалення та водопостачання: підключення приладів обліку, обв'язка насосного обладнання

• Медичне обладнання: стоматологічні установки, системи подачі медичних газів

• Приладобудування: системи охолодження, пневматичні та гідравлічні лінії

Синоніми та поширені назви

У різних галузях та регіонах цей елемент трубопроводу може називатися по-різному:

• Згін нержавіючий Ду25 1"

• Фітинг різьбовий AISI304 1"

• З'єднувальна деталь нержавіюча Ду25

• Ніпель трубний довгий нержавійка 1" (на відміну від звичайного короткого ніпеля)

• Бочонок різьбовий довгий нержавіючий 1" (відрізняється від стандартного бочонка наявністю довгої та короткої різьби)

• Бочата нержавіючі довгі ГОСТ 8969-75

• Трубка з'єднувальна різьбова асиметрична 1"

• Гайка довга нержавіюча 1"

• Патрубок різьбовий двосторонній 25 мм нержавійка

• Футорка двостороння подовжена нержавіюча

• Перехідник трубний нержавіючий Ду25

• Двосторонній ніпель асиметричний нержавіючий 1"

коротка різьба, а з іншого – довга. На згонах використовується різьба типу BSPP. Така конструкція дозволяє з’єднувати труби різної довжини або створювати розгалуження трубопроводу.

Матеріал: Нержавіюча сталь марки AISI 304 володіє високою корозійною стійкістю, міцністю та довговічністю, що робить згон придатним для використання в різних агресивних середовищах.

Стандарт: ДСТУ 8969-75 визначає технічні вимоги до згонів, такі як розміри, допуски, якість поверхні та механічні властивості.

Переваги:

• Висока корозійна стійкість
• Міцність
• Герметичність
• Універсальність
• Довговічність
• Відповідність стандартам

Сфери застосування:

• Харчова промисловість
• Хімічна промисловість
• Фармацевтична промисловість
• Суднобудування
• Будівництво

Розміри:

• Ду 25 (1"): Умовний прохід, що визначає внутрішній діаметр труби, з якою може з'єднуватися згон.

Застосування:

Згони використовуються для з’єднання труб у системах водопостачання, опалення, газопостачання та інших інженерних системах. Вони дозволяють створювати розгалужені трубопроводи, підключати до них різну арматуру та обладнання.

Вибір згону

При виборі згону необхідно враховувати:

• Матеріал труб: Згін має бути виготовлений з матеріалу, сумісного з матеріалом труб.
• Робочий тиск і температура: Згін має витримувати робочі параметри системи.
• Середовище: Для агресивних середовищ рекомендується використовувати згони з нержавіючої сталі.
• Тип різьби: Різьба згону має відповідати різьбі труб (у даному випадку, BSPP).

Висновок

Згін Ду 25 (1") з нержавіючої сталі AISI 304 з різьбою BSPP – це надійний і універсальний з'єднувальний елемент, який широко застосовується в різних галузях промисловості та будівництва.

Додаткова інформація:

Для більш точного підбору згону рекомендується звернутися до фахівців. При монтажі згонів необхідно дотримуватися вимог технічної документації.

Ключові слова: згін, фітинг, різьбове з'єднання, нержавіюча сталь, AISI 304, ДСТУ 8969-75, трубопровід, з'єднувальна деталь, різьбовий перехідник, різьбова муфта, ніпель трубний, BSPP, коротка різьба, довга різьба.

Згон також можуть називати:

• Фітинг різьбовий
• З'єднувальна деталь
• Різьбовий перехідник
• Різьбова муфта (хоча муфта зазвичай має внутрішню різьбу)
• Ніпель трубний
