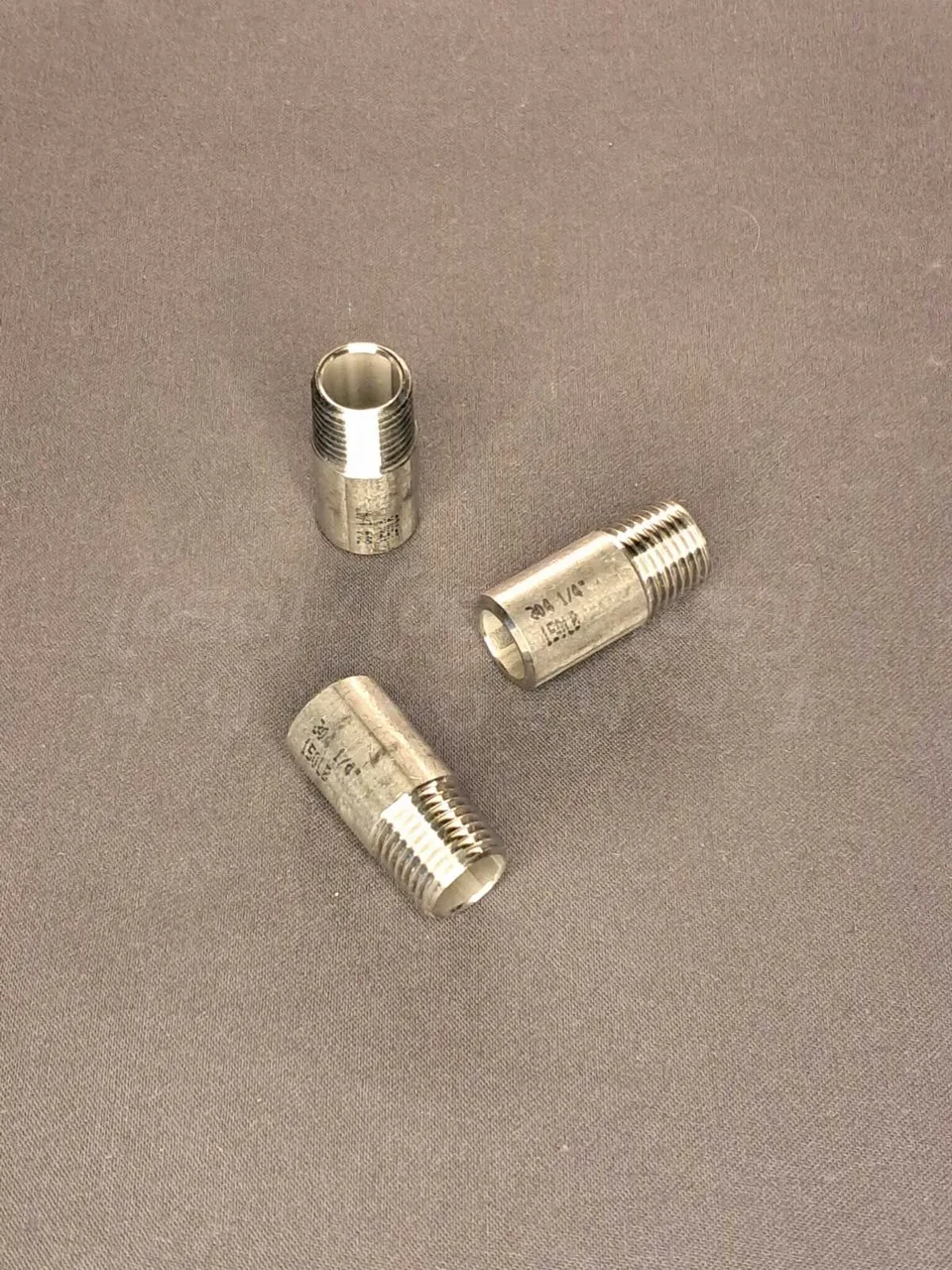

Різьба приварна коротка DN8 (1/4") н/ж сталь AISI304, BSPP, Class 150, ніпель приварний DIN 2982

Різьба приварна коротка Ду 8 (1/4") з нержавіючої сталі AISI 304 - це комбінований трубопровідний фітинг, призначений для створення надійного переходу зі зварного з'єднання на різьбове. Виготовляється з високоякісної нержавіючої сталі марки AISI 304 (харчова нержавійка).

Технічні характеристики

1. Номінальний діаметр (DN): DN8 або 8 мм, що відповідає різьбі 1/4 дюйма.
2. Номінальний тиск (Class): Class 150. Такі фітинги призначені для систем з низьким робочим тиском, як правило, до 150 PSI (приблизно PN10 або 10 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, вітчизняний аналог 08Х18Н10).
4. Тип з'єднання: Один кінець – під приварку встик до труби, другий кінець – зовнішня трубна різьба.
5. Стандарт різьби: BSPP (G) – трубна циліндрична різьба, що потребує ущільнення для герметичності.
6. Стандарт виготовлення: DIN 2982.
7. Робоча температура: Діапазон від -60°C до +300°C, залежить від конкретних умов експлуатації (тиск, середовище).

Синоніми та альтернативні назви

• Ніпель приварний: Найбільш точна технічна назва, що описує деталь як перехідник з приварки на зовнішню різьбу.
• Напівзгін: Технічний термін, який позначає короткий відрізок труби, що має різьбу лише з одного боку.
• Привариш: Поширений професійний сленг, який прямо вказує на метод монтажу деталі – приварювання.
• Коротиш: Сленгова назва, що підкреслює малу будівельну довжину фітинга, що робить його зручним для монтажу в обмежених умовах.
• Штуцер під приварку: Технічна назва, що часто застосовується для фітингів, які служать для підключення обладнання або шлангів до основної магістралі.
• Кінцевик приварний: Сленгова назва, яка говорить про те, що фітинг встановлюється на кінці труби для переходу на інший тип з'єднання.

Переваги приварної різьби

1. Максимальна герметичність: Зварне з'єднання є монолітним і забезпечує 100% герметичність, повністю виключаючи ризик протікання з боку приварки.
2. Висока міцність: Зварний шов витримує високі механічні навантаження, вібрації та гідравлічні удари, що робить вузол надзвичайно надійним.
3. Універсальність застосування: Дозволяє легко інтегрувати різьбову запірну арматуру, датчики або контрольно-вимірювальні прилади у зварні трубопроводи.
4. Компактність: Мала довжина фітинга ("коротиш") дозволяє створювати компактні та акуратні трубопровідні вузли.
5. Довговічність: Відсутність розбірних частин на зварній стороні значно збільшує термін служби з'єднання порівняно з повністю різьбовими аналогами.
6. Економічність: Є простим та ефективним рішенням для створення точок підключення без використання складних фланцевих з'єднань.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Така сталь значно поступається AISI 304 у корозійній стійкості і не підходить для вологих середовищ або харчових виробництв. Фітинг швидко вкриється іржею.
• Зменшення товщини стінки: Знижує механічну міцність виробу та його стійкість до тиску. Така економія може призвести до деформації або руйнування фітинга.
• Неякісна різьба: Порушення геометрії або недостатня глибина різьби BSPP не дозволить створити герметичне з'єднання навіть із використанням найкращих ущільнювачів.
• Відсутність обробки після виготовлення: Наявність задирок, окалини або масляних плівок на торці під приварку ускладнює створення якісного зварного шва.

Монтаж та експлуатація

1. Підготовка поверхонь: Перед зварюванням ретельно очистіть торець фітинга та труби від бруду, іржі та мастила.
2. Зварювання: Використовуйте відповідний метод зварювання (наприклад, TIG) та присадний матеріал, сумісний зі сталлю AISI 304. Роботи має виконувати кваліфікований зварник.
3. Ущільнення різьби: Для герметизації різьбового з'єднання BSPP рекомендується використовувати якісну ФУМ-стрічку (Teflon tape) або анаеробний герметик.
4. Затягування: Затягуйте різьбове з'єднання ключем без застосування надмірних зусиль, щоб не пошкодити різьбу.
5. Очищення шва: Після зварювання необхідно очистити та пасивувати зварний шов для відновлення його антикорозійних властивостей.

• Сумісність із середовищем: Переконайтеся, що робоче середовище неагресивне щодо сталі AISI 304.
• Контроль параметрів: Не перевищуйте допустимі значення тиску (Class 150) та температури.
• Періодичний огляд: Регулярно перевіряйте різьбову частину з'єднання на предмет витоків.

Можливі ризики та обмеження

1. Нероз'ємне з'єднання: Зварний вузол неможливо демонтувати для обслуговування або ремонту, потрібно буде його зрізання.
2. Вимоги до монтажу: Надійність з'єднання безпосередньо залежить від якості зварювальних робіт.
3. Міжкристалітна корозія: Може виникнути в зоні зварного шва при порушенні технології зварювання або відсутності подальшої обробки.
4. Обмеження щодо середовища: Сталь AISI 304 не рекомендується використовувати в середовищах з високим вмістом хлоридів та деяких кислот.
5. Гальванічна корозія: Слід уникати прямого контакту фітинга з нержавіючої сталі з елементами з вуглецевої сталі у вологому середовищі.

Галузі застосування

• Харчова промисловість: Обв'язка ємностей, підключення насосів, монтаж ліній для напоїв, молока, олії.
• Системи водопостачання та опалення: Створення точок для встановлення кранів, манометрів, термометрів.
• Хімічна та фармацевтична промисловість: У трубопроводах для транспортування неагресивних розчинів, газів та інших середовищ.
• Промислове обладнання: Інтеграція в гідравлічні та пневматичні системи верстатів та агрегатів.
• Нафтогазова галузь: У низьконапірних допоміжних лініях.
• Машинобудування: В якості надійних з'єднувальних елементів у різних установках.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь ефективно протистоїть іржі при контакті з водою, парою та більшістю харчових продуктів.
2. Довговічність та надійність: Матеріал має високу зносостійкість, що гарантує тривалий термін служби виробів.
3. Гігієнічність та екологічна безпека: Гладка, непориста поверхня нержавіючої сталі запобігає скупченню бактерій, що є обов'язковою вимогою для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої міцнісні характеристики в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, забезпечуючи безпеку системи.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та зберігають свій первинний вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається зварюванню та іншим видам механічної обробки.
