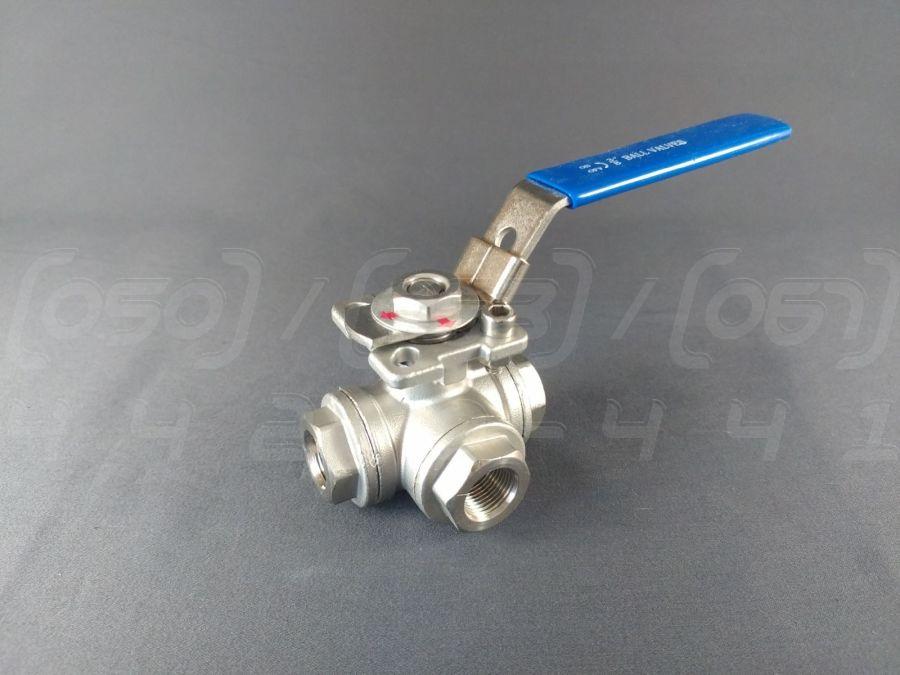

Кран кульовий триходовий муфтовий DN10 (3/8") н/ж сталь AISI304, Ру63 (1000 PSI), L-порт, майданчик під привід

Кран кульовий триходовий муфтовий нержавіючий DN10 (3/8") з L-портом - це запірно-розподільний пристрій, призначений для перенаправлення потоків робочого середовища в трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 (умовний прохід 10 мм), що відповідає різьбовому з'єднанню 3/8 дюйма.
2. Номінальний тиск (PN): Ру63 (63 бар / приблизно 1000 PSI), що дозволяє використовувати кран у системах з високим тиском.
3. Матеріал корпусу та кулі: Нержавіюча сталь AISI 304 (CF8), що забезпечує високу корозійну стійкість та гігієнічність.
4. Матеріал ущільнень: PTFE (фторопласт), що гарантує хімічну стійкість та надійну герметичність у широкому діапазоні температур.
5. Тип приєднання: Муфтове (різьбове), внутрішня трубна різьба BSPP (G 3/8").
6. Робоча температура: Діапазон від -20°C до +180°C, що підходить для більшості промислових та побутових застосувань.
7. Керуючий елемент: Куля з L-подібним каналом (L-порт), який дозволяє перемикати потік між центральним та одним із бічних патрубків або повністю перекривати його.
8. Конструктивна особливість: Наявність монтажного майданчика (фланця) за стандартом ISO 5211 для прямого встановлення електроприводу або пневмоприводу, що полегшує автоматизацію керування.
9. Клас герметичності: Клас "А" за ГОСТ 9544-2015, що забезпечує повну відсутність протікань у закритому положенні.

Синоніми та альтернативні назви

• Триходовий кульовий кран: Класична технічна назва, що вказує на наявність трьох робочих патрубків та кульового затвора.
• Кран-розподільник: Технічний термін, який точно описує основну функцію крана з L-портом – розподіл (відведення) потоку.
• Перемикаючий кран: Назва, що підкреслює його здатність перемикати напрямок потоку між двома лініями.
• Кран з L-портом: Технічне уточнення, що описує форму каналу в кульовому затворі, який не дозволяє змішувати потоки, а лише перенаправляти їх.
• Кран нержавіючий під привід: Назва, що акцентує увагу на матеріалі та наявності монтажного майданчика для автоматизації.
• Кран кульовий муфтовий 3-ходовий: Поширена назва, що деталізує тип приєднання та кількість ходів.

Переваги триходового кульового крана

1. Ефективне перенаправлення потоків: L-подібний порт ідеально підходить для завдань, де необхідно спрямувати потік з однієї лінії в одну з двох інших, без змішування.
2. Можливість повної автоматизації: Стандартизований монтажний майданчик ISO 5211 дозволяє легко та швидко встановити пневматичний або електричний привід, інтегруючи кран в автоматизовані системи керування.
3. Висока герметичність: Конструкція з ущільненнями з PTFE та клас герметичності "А" гарантують надійне перекриття потоку без протікань.
4. Компактність та простота монтажу: Різьбове (муфтове) з'єднання та відносно невеликі габарити спрощують встановлення в обмеженому просторі.
5. Надійність та довговічність: Суцільний корпус з нержавіючої сталі AISI 304 та проста конструкція затвора забезпечують тривалий термін служби при мінімальному обслуговуванні.
6. Чітка індикація положення: Положення рукоятки або приводу однозначно вказує, який з каналів відкритий, що виключає помилки під час експлуатації.

Галузі застосування

• Промислове обладнання та технологічні лінії: Для розподілу потоків рідин, газів та пари.
• Системи водопостачання та опалення: Як перемикаючий елемент у контурах опалення, ГВП та системах водопідготовки.
• Харчова промисловість: В лініях з виробництва напоїв, молочних продуктів, де важлива гігієнічність сталі AISI 304.
• Хімічна промисловість: Для роботи з помірно агресивними середовищами, сумісними з AISI 304 та PTFE.
• Пневматичні та гідравлічні системи: Для керування потоками стисненого повітря або гідравлічних масел.
• Сільське господарство: В системах поливу та дозування добрив.
• Машинобудування: Як компонент гідравлічних та пневматичних вузлів верстатів та обладнання.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 стійкий до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін експлуатації без втрати характеристик міцності.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин у робоче середовище, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої властивості як при негативних (до -20°C), так і при високих (до +180°C) температурах.
5. Міцність при високому тиску: Здатна витримувати тиск до Ру63, що гарантує безпеку у відповідальних системах.
6. Естетичний зовнішній вигляд: Гладка поверхня не потребує додаткового покриття та легко очищується.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати арматуру у складні трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням крана трубопровід необхідно ретельно очистити від бруду, піску, окалини та інших сторонніх частинок.
• Ущільнення різьбових з'єднань: Для герметизації муфтового з'єднання використовуйте відповідні ущільнювальні матеріали, наприклад, стрічку ФУМ (PTFE) або анаеробний герметик.
• Затягування: Затягуйте кран з помірним зусиллям, достатнім для герметизації, але без створення надлишкових напружень у корпусі. Використовуйте два ключі: один для утримання труби, інший для крана.
• Відсутність напружень: Встановлюйте кран так, щоб уникнути механічних напружень від неспіввісності або вигину трубопроводу.
• Доступ для обслуговування: Забезпечте достатній простір навколо крана для зручності ручного керування або обслуговування приводу.
• Монтаж приводу: При встановленні електро- або пневмоприводу суворо дотримуйтесь інструкції виробника приводу, забезпечуючи правильне центрування та кріплення до монтажного майданчика.

• Призначення: Використовуйте кран суворо для перемикання або перекриття потоків. Категорично не рекомендується використовувати його як регулюючий пристрій (у проміжних положеннях), оскільки це може призвести до швидкого зносу ущільнень та втрати герметичності.
• Плавне керування: Перемикання потоків виконуйте плавно, щоб уникнути гідравлічних ударів у системі.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами крана – нержавіючою сталлю AISI 304 та ущільненнями PTFE.
• Періодичний огляд: Регулярно перевіряйте кран на наявність витоків та справність роботи керуючого механізму (рукоятки або приводу).

Можливі ризики та обмеження

1. Неправильне застосування: Використання крана для дроселювання (регулювання) потоку може викликати кавітацію та прискорений знос кулі та сідел.
2. Несумісність із середовищем: Застосування в середовищах, агресивних до сталі AISI 304 (наприклад, хлориди, деякі сильні кислоти), може призвести до корозії.
3. Перевищення робочих параметрів: Експлуатація при тиску або температурі, що вищі за вказані в характеристиках (Ру63, 180°C), може призвести до руйнування крана.
4. Абразивний знос: Наявність у робочому середовищі твердих абразивних частинок (пісок, окалина) може пошкодити ущільнення PTFE та дзеркальну поверхню кулі.
5. Неякісний монтаж: Надмірне затягування або механічні напруги від трубопроводу можуть викликати деформацію корпусу та заклинювання затвора.
6. Замерзання робочого середовища: Якщо як робоче середовище використовується вода, її замерзання всередині крана може призвести до його руйнування.
