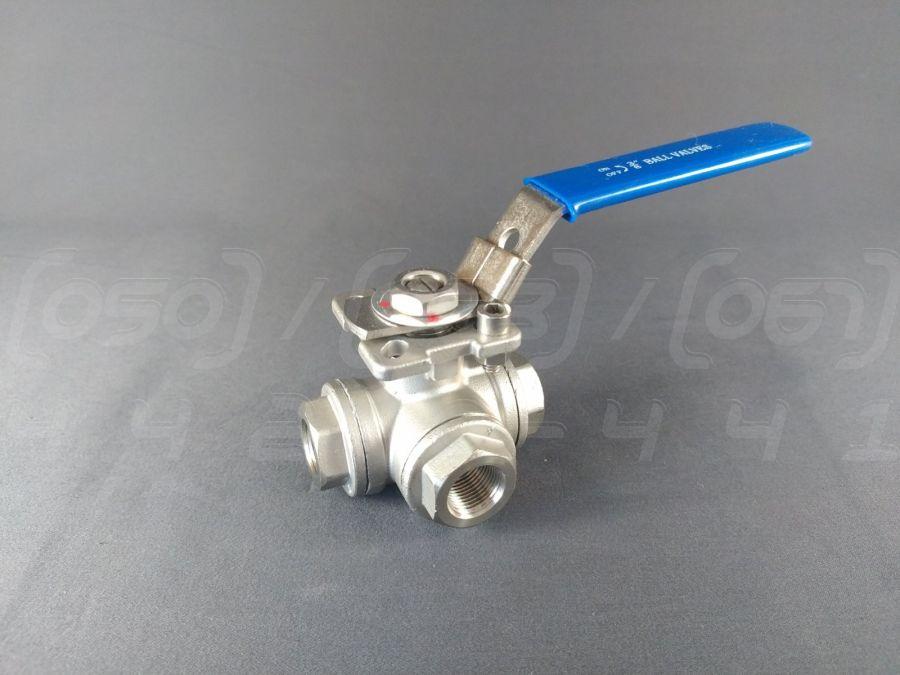

Кран кульовий триходовий муфтовий нержавіючий DN10 (3/8"), н/ж сталь AISI304, Ру63 (1000 PSI), Т-порт

Кран кульовий триходовий муфтовий нержавіючий DN10 (3/8") з Т-портом - це запірно-розподільний пристрій, призначений для змішування, розділення або перенаправлення потоків робочого середовища в трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 (еквівалент 3/8" дюйма).
2. Номінальний тиск (PN): Ру63 (PN63), що відповідає 63 бар або приблизно 1000 PSI.
3. Матеріал корпусу та ущільнень: Корпус, куля та шток виготовлені з нержавіючої сталі марки AISI 304 (або аналог 1.4301). Ущільнення кулі та штока виконано з фторопласту (PTFE), який має чудову хімічну стійкість.
4. Тип приєднання: Муфтове (різьбове) з внутрішньою трубною циліндричною різьбою BSPP (G 3/8").
5. Робоча температура: Діапазон від -25°C до +180°C, що обумовлено властивостями ущільнювальних матеріалів PTFE.
6. Керуючий елемент: Оснащений монтажним майданчиком (фланцем) за стандартом ISO 5211, що дозволяє легко та безпосередньо встановлювати пневматичні або електричні приводи для автоматизації керування.
7. Клас герметичності: Клас "А" за ГОСТ 9544-2015, що гарантує повну відсутність видимих протікань у затворі.

Синоніми та альтернативні назви

• Триходовий кульовий кран: Технічна назва, що вказує на наявність трьох робочих портів.
• Кран з Т-портом: Технічний термін, що описує форму каналу в кулі, яка дозволяє змішувати або розподіляти потоки.
• Розподільчий кран: Назва, що підкреслює основну функцію – керування напрямками потоків.
• Кран нержавіючий під привід: Вказує на матеріал та конструктивну особливість – наявність монтажного майданчика ISO 5211 для встановлення привода.
• Кран кулька (сленг): Професійний сленг, що використовується для простоти позначення кульового крана.
• Шаровий кран нержавійка: Поширена розмовна назва, що акцентує увагу на матеріалі.

Переваги крана кульового триходового

1. Багатофункціональність: Т-порт дозволяє виконувати кілька операцій одним пристроєм: змішувати два потоки в один, розподіляти один потік на два напрямки або пропускати потік напряму.
2. Можливість повної автоматизації: Наявність монтажного майданчика за стандартом ISO 5211 забезпечує простий та швидкий монтаж електро- або пневмоприводів без використання додаткових кронштейнів.
3. Висока герметичність: Конструкція з ущільненнями з PTFE та відповідність класу герметичності "А" забезпечують надійне перекриття потоку.
4. Компактність та економія простору: Один триходовий кран може замінити систему з кількох двоходових кранів, що значно економить місце та знижує вартість монтажу.
5. Довговічність та надійність: Корпус з нержавіючої сталі AISI 304 та зносостійкі ущільнення PTFE гарантують тривалий термін служби навіть в агресивних середовищах.
6. Простота керування потоками: Чітка та інтуїтивно зрозуміла логіка перемикання потоків спрощує експлуатацію.

Області застосування

• Промислове обладнання та технологічні лінії
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова промисловість
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Енергетика
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість
2. Довговічність та надійність
3. Гігієнічність та екологічна безпека
4. Стійкість до температур
5. Міцність при високому тиску
6. Естетичний зовнішній вигляд
7. Добра зварюваність та оброблюваність

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням крана трубопровід необхідно очистити від бруду, іржі та зварювального грату.
• Напрямок потоку: Враховувати схему потоків (змішування/розподіл) при підключенні трубопроводів до портів крана.
• Ущільнення різьбових з'єднань: Використовувати відповідні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик) для забезпечення герметичності різьби.
• Затягування: Здійснювати затягування за допомогою відповідного ключа за шестигранник на корпусі, уникаючи докладання надмірних зусиль.
• Відсутність напружень: Встановлювати кран так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.
• Доступ для обслуговування: Забезпечити достатній простір для доступу до крана та приводу (якщо він встановлений) для обслуговування.
• Промивання системи: Після монтажу рекомендується промити систему для видалення залишків ущільнювальних матеріалів та забруднень.

• Плавне керування: Уникати різких поворотів для запобігання гідравлічним ударам у системі.
• Відповідність параметрів: Експлуатувати кран суворо в межах допустимих значень тиску (Ру63) та температури (до +180°C).
• Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне з матеріалами крана (AISI 304 та PTFE).
• Періодичний огляд: Регулярно перевіряти кран на предмет витоків та справності роботи.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Сталь AISI 304 може бути нестійкою до деяких концентрованих кислот та хлоридів.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування крана.
3. Абразивне зношування: Наявність у робочому середовищі твердих абразивних частинок може пошкодити ущільнення PTFE та поліровану поверхню кулі.
4. Кавітація: Може виникати при високих швидкостях потоку та перепадах тиску, призводячи до ерозії внутрішніх компонентів.
5. Неякісний монтаж: Неправильне затягування або неспіввісність трубопроводів може викликати витоки або пошкодити корпус крана.
6. Замерзання робочого середовища: Замерзання рідини всередині крана може призвести до його руйнування через розширення льоду.
7. Обмежена пропускна здатність: Хоча кран повнопрохідний, складна геометрія Т-порту може створювати більший гідравлічний опір у порівнянні з прямим двоходовим краном.
