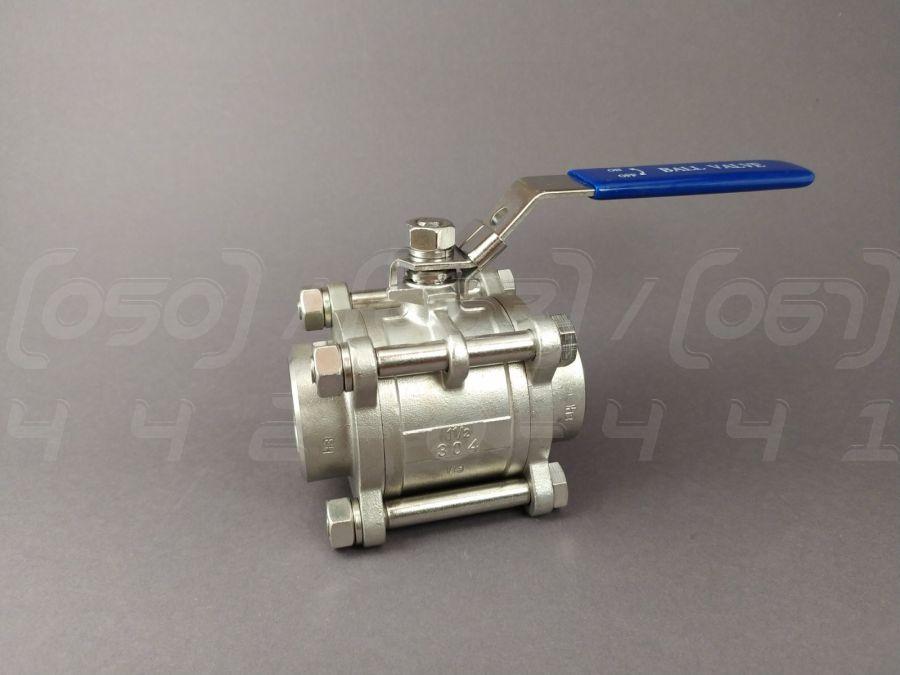

Кран кульовий нержавіючий трискладовий приварний стик DN 40 (1"1/2) повнопрохідний з фіксатором - це високоякісний запірний пристрій, що використовується в промислових трубопроводах для надійного перекриття потоку різних середовищ: води, пари, газу, нафтопродуктів і хімічно агресивних рідин. Фіксатор у вигляді спеціальної скоби на ручці забезпечує можливість встановлення навісного замка для запобігання несанкціонованої зміни положення.

Технічні характеристики

1. Корпус

• Матеріал: Нержавіюча сталь AISI 304 (1.4301, 08Х18Н10)

• Виконання: Трискладове (розбірне)

• Тип з'єднання: Під приварювання встик (Butt Weld, BW)

• Умовний прохід: DN 40 (1 1/2 дюйма, 40 мм)

• Приєднувальні розміри: Відповідають DIN 3239, ASME B16.25

• Тип обробки поверхні: Матова

2. Запірний елемент

• Куля: Повнопрохідна (Full Bore), з нержавіючої сталі AISI 304, полірована

• Діаметр отвору кулі: 40 мм (повна відповідність DN)

• Сідлові ущільнення: PTFE (тефлон)

• Ущільнення штока: PTFE (тефлон)

• Ущільнення корпусу: PTFE (тефлон)

3. Експлуатаційні характеристики

• Маркування: 1000 WOG

• Робоча температура: від -20°C до +180°C

• Клас герметичності: "A" за ГОСТ 9544 (відсутність протікань)

• Цикл відкриття/закриття: 1/4 оберту (90°)

• Ресурс: не менше 10 000 повних циклів відкриття/закриття

• Важливо: Кран кульовий може експлуатуватися тільки в двох положеннях — повністю відкритий або повністю закритий. Проміжні положення не допускаються!

4. Управління та фіксація

• Рукоятка: Важіль з нержавіючої сталі зі спеціальною скобою

• Фіксатор: Отвір під навісний замок

• Індикація положення: Візуальна за положенням важеля (паралельно потоку - відкрито, перпендикулярно - закрито)

5. Стандарти та сертифікація

• Маркування: 1000 WOG

• Основні стандарти: • ГОСТ 21345-2005 (Крани кульові, конічні та циліндричні) • ГОСТ 28343-89 (Крани кульові сталеві фланцеві) • DIN EN ISO 17292 (Металеві кульові крани для нафтової, нафтохімічної та суміжних галузей промисловості)

• Випробування: Гідравлічні випробування за EN 12266-1, API 598

• Зварні з'єднання: Відповідність ГОСТ 16037, ISO 9692

Переваги та особливості

✅ Ключові переваги:

• ✔ Корпус і компоненти з AISI 304 – висока стійкість до корозії, тривалий термін служби

• ✔ Повнопрохідна конструкція (Full Bore) – мінімальні гідравлічні втрати, можливість проходження очисних пристроїв

• ✔ Трискладовий розбірний корпус – зручність обслуговування, можливість заміни ущільнень без демонтажу з трубопроводу

• ✔ Плаваюча куля з двостороннім ущільненням – надійна герметизація в обох напрямках потоку

• ✔ Приварне з'єднання встик (Butt Weld) – максимальна герметичність і висока міцність з'єднання

• ✔ Фіксатор з можливістю встановлення замка – захист від випадкового або несанкціонованого спрацювання

• ✔ Противикидна конструкція штока (Anti-Blow Out) – підвищена безпека

• ✔ Самозмащувальні ущільнення – плавне обертання

Додаткові опції (доступні під замовлення):

• Fire Safe виконання – збереження герметичності при пожежі

• Збільшений шток – для встановлення теплоізоляції

• Кріогенне виконання – для роботи при екстремально низьких температурах

• Спеціальні ущільнення – для роботи з агресивними хімічними середовищами

• Антистатичне виконання – для вибухонебезпечних зон

• Дренажний порт – для зливу залишкової рідини

• Привід зі зворотною пружиною – автоматичне закриття при аварії

Призначення та сфери застосування

• Хімічна та нафтохімічна промисловість:

  • Транспортування агресивних хімічних речовин

  • Технологічні лінії з високими вимогами до чистоти

  • Системи дозування реагентів

• Теплопостачання та котельні:

  • Системи паропостачання

  • Обв'язка теплообмінного обладнання

  • Лінії конденсатовідведення

• Газове господарство:

  • Газорозподільні пункти

  • Обв'язка компресорних станцій

  • Системи обліку та контролю газу

• Харчова та фармацевтична промисловість:

  • Лінії виробництва харчових продуктів

  • Системи водопідготовки високої чистоти

  • Технологічні лінії у фармацевтиці

• Суднобудування та морська інфраструктура:

  • Системи водопостачання на суднах

  • Баластні системи

  • Паливні магістралі

• Нафтогазова галузь:

  • Обв'язка насосних станцій

  • Системи транспортування нафтопродуктів

  • Вузли обліку та розподілу

Інструкція з експлуатації

Монтаж

1. Перед встановленням переконайтеся у відсутності тиску в системі

2. Очистіть кінці труб від забруднень і окалини

3. Перевірте відповідність розмірів труби та крана

4. При зварюванні рекомендується зняти центральну частину з кулею та ущільненнями для запобігання їх пошкодження високою температурою

5. Виконайте зварювання відповідно до технології для нержавіючої сталі

6. Після охолодження з'єднань зберіть кран, затягнувши бокові з'єднання

7. Проведіть випробування на герметичність

Експлуатація

1. Для відкриття/закриття крана поверніть рукоятку на 90°

2. Уникайте різких відкриттів/закриттів

3. Експлуатувати кран тільки в двох положеннях: повністю відкрито або повністю закрито

4. Для блокування положення використовуйте замок через спеціальний отвір у фіксаторі

5. Періодично перевіряйте легкість ходу та відсутність протікань

Технічне обслуговування

1. Регулярно перевіряйте затяжку з'єднань корпусу

2. При необхідності заміни ущільнень: • Перекрийте подачу середовища та скиньте тиск • Розберіть кран, відкрутивши бокові з'єднання • Замініть ущільнювальні елементи • Зберіть у зворотній послідовності

3. При важкому ході допускається змащування штока спеціальним мастилом для арматури

Варіанти здешевлення та пов'язані з ними ризики

1. Використання дешевших марок сталі

Стандартне виконання: AISI 304 (1.4301) Здешевлений варіант: AISI 201 або 430 Ризики: Знижена корозійна стійкість, ризик появи іржі, непридатність для харчових середовищ, менший термін служби

2. Зниження якості ущільнень

Стандартне виконання: PTFE (тефлон) високої якості Здешевлений варіант: Низькоякісний PTFE, EPDM або NBR Ризики: Швидкий знос, втрата герметичності, хімічна несумісність з деякими середовищами

3. Відсутність фіксатора

Стандартне виконання: Скоба під замок Здешевлений варіант: Відсутній або спрощений Ризики: Відсутність захисту від випадкового спрацювання, ризики несанкціонованого доступу

4. Спрощення конструкції корпусу

Стандартне виконання: Трискладова конструкція Здешевлений варіант: Нерозбірна або двоскладова Ризики: Неможливість ремонту та заміни ущільнень, необхідність повної заміни при зносі

5. Зміна прохідного перерізу

Стандартне виконання: Повнопрохідний (Full Bore) Здешевлений варіант: Стандартний (Reduced Bore) Ризики: Підвищені гідравлічні втрати (до 40%), неможливість пропуску очисних пристроїв

6. Відсутність противикидного захисту штока

Стандартне виконання: З противикидним захистом Здешевлений варіант: Без захисту Ризики: Ризик викиду штока, травмонебезпечність

Висновок: Здешевлені аналоги можуть підходити тільки для систем з неагресивними середовищами, низьким тиском і температурою, і де не критичні питання безпеки та довговічності. Для відповідальних технологічних ліній рекомендується використовувати тільки оригінальне якісне виконання.

Синоніми та альтернативні назви

• Кульовий кран нержавіючий 1"1/2 приварний встик

• Кран кульовий повнопрохідний DN 40 AISI 304

• Трискладовий кульовий кран з фіксатором

• Запірна арматура приварна під зварювання 40 мм

• Full bore кульовий кран AISI 304 із замком

• Кран запірний кульовий нержавіючий з приварними кінцями

• BW кульовий кран з нержавійки з блокуванням

• Трьохелементний кульовий вентиль DN 40

• Клапан запірний кульовий нержавіючий DN 40

Висновок

Кульовий кран нержавіючий трискладовий приварний встик DN 40 є надійним запірним пристроєм для промислових трубопроводів різного призначення. Завдяки якісним матеріалам, повнопрохідній конструкції та наявності фіксатора, цей виріб забезпечує безпечну та довговічну експлуатацію. При виборі звертайте увагу на якість виготовлення, наявність необхідних сертифікатів і відповідність технічних характеристик вашим вимогам. Не рекомендується економити на якості запірної арматури, особливо у відповідальних вузлах системи, оскільки це може призвести до серйозних наслідків і додаткових витрат у майбутньому.
