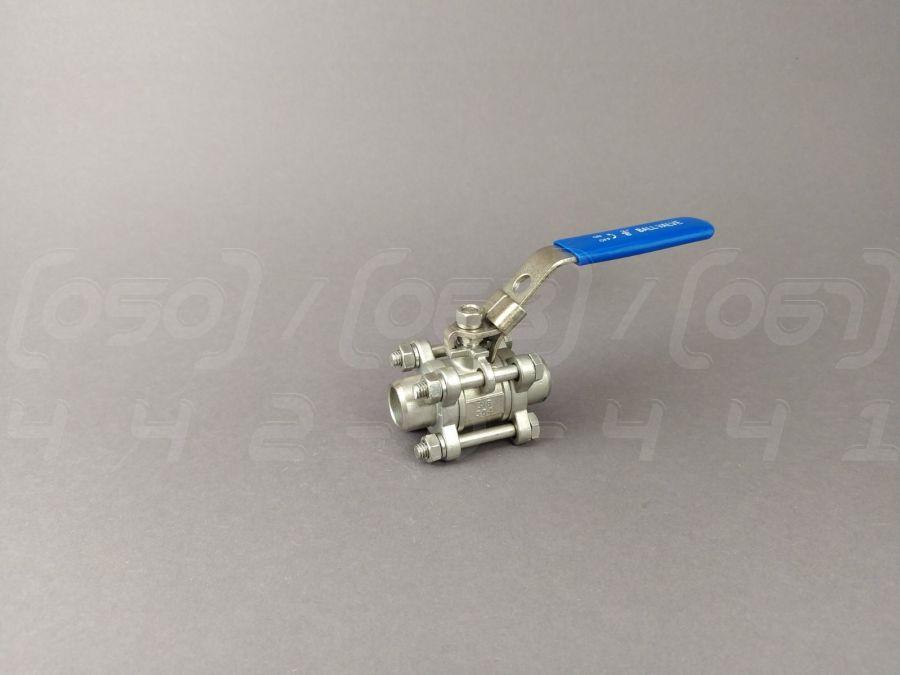

Кран кульовий нержавіючий DN10 (3/8") трискладовий приварний - це запірна арматура, призначена для повного та герметичного перекриття потоку робочого середовища в трубопроводах. Виготовляється з нержавіючої сталі марки AISI 304 або AISI 316.

Технічні характеристики

1. Номінальний діаметр (DN): DN10 або 3/8" дюйма.
2. Номінальний тиск (PN): PN63 / 63 бар, що є еквівалентом 1000 WOG (Water, Oil, Gas).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8) або кислотостійка AISI 316 (CF8M).
4. Матеріал ущільнень: PTFE (фторопласт), забезпечує високу хімічну стійкість та герметичність.
5. Тип з'єднання: Приварне встик (Butt Weld, BW), забезпечує монолітне та максимально надійне з'єднання з трубою.
6. Робоча температура: Від -29°C до +180°C, залежно від матеріалу ущільнень та робочого середовища.
7. Ключові характеристики: Трискладова розбірна конструкція на шпильках для легкого обслуговування, повнопрохідний переріз (не зменшує діаметр потоку), рукоятка з фіксатором для запобігання випадковому повороту, клас герметичності "А".

Синоніми та альтернативні назви

• Кульовий кран: Найбільш поширена технічна назва, що походить від форми запірного елемента – кулі.
• Вентиль кульовий: Синонім, що часто використовується, хоча технічно "вентиль" передбачає можливість регулювання потоку, що не є основною функцією кульового крана.
• Кульова засувка: Некоректна з технічної точки зору назва, але зустрічається в побуті. Засувки мають інший принцип дії (висувний клин або диск).
• Трискладовий кран: Професійний сленг, що вказує на конструкцію корпусу з трьох частин, стягнутих шпильками.
• Розбірний кран: Описує ключову перевагу – можливість розбирання для чищення або заміни ущільнень без вирізання з трубопроводу.
• Кран на шпильках: Сленгова назва, що акцентує увагу на кріпильних елементах, що з'єднують частини корпусу.
• Кран під приварку: Вказує на тип приєднання до трубопроводу.
• Запірний клапан: Загальний термін для арматури, функцією якої є перекриття потоку, до цієї категорії належать і кульові крани.

Переваги трискладового кульового крана

1. Висока ремонтопридатність: Конструкція на шпильках дозволяє легко розібрати кран для заміни ущільнень або чищення, не вирізаючи його із системи. Достатньо зняти центральну частину.
2. Повнопрохідний переріз: Діаметр отвору в кулі відповідає внутрішньому діаметру труби, що забезпечує мінімальний гідравлічний опір та відсутність втрат тиску.
3. Надійне герметичне перекриття: Ущільнення з PTFE та точна обробка кулі гарантують клас герметичності "А" (повна відсутність протікань).
4. Швидка дія: Для повного відкриття або закриття крана достатньо повернути рукоятку на 90 градусів.
5. Безпека експлуатації: Наявність фіксатора на рукоятці виключає самовільну або випадкову зміну положення (відкрито/закрито), що є критично важливим на відповідальних ділянках.
6. Монолітне з'єднання: Приварювання встик створює нероз'ємне, міцне та абсолютно герметичне з'єднання з трубопроводом, виключаючи ризик протікання по фланцях або різьбі.
7. Візуальний контроль: Положення рукоятки (вздовж труби – відкрито, впоперек – закрито) дозволяє миттєво визначити стан крана.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 або AISI 316 застосовують дешевшу сталь із низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологих умовах, непридатність для харчових та хімічних середовищ.
• Зменшення товщини стінок корпусу: Виробник заощаджує на металі, роблячи стінки крана тоншими. Наслідки: Зниження механічної міцності, неможливість витримувати заявлений тиск PN63, ризик руйнування корпусу при гідроударах.
• Використання неякісних ущільнень: Заміна PTFE на дешевші аналоги або перероблений фторопласт. Наслідки: Швидке зношування ущільнень, втрата герметичності, звуження температурного діапазону, хімічна несумісність з багатьма середовищами.
• Спрощена обробка кулі та сідел: Недостатнє полірування кулі та неточна підгонка сідел. Наслідки: Поява подряпин на кулі, швидке зношування ущільнень, неможливість досягти класу герметичності "А", "закушування" при повороті.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед зварюванням труби мають бути очищені від бруду, окалини та мастила. Кромки труб повинні бути рівними та перпендикулярними до осі.
• Зварювання: Зварювання виконувати кваліфікованим персоналом у середовищі інертного газу (аргону) для захисту зварного шва від окислення та збереження корозійної стійкості нержавіючої сталі.
• Захист ущільнень: Під час зварювальних робіт необхідно запобігати перегріву корпусу крана, щоб не пошкодити ущільнення з PTFE. Рекомендується використовувати вологу ганчірку для охолодження або розбирати кран.
• Відсутність напружень: Кран не повинен зазнавати навантажень від вигину або розтягування трубопроводу. Монтаж повинен проводитись на співвісних ділянках труби.
• Промивання системи: Після завершення монтажу всю систему необхідно ретельно промити для видалення залишків зварювання, бруду та сторонніх предметів.

• Плавне керування: Відкриття та закриття крана проводити плавно, без застосування надмірних зусиль та ударних навантажень на рукоятку.
• Робоче положення: Кран призначений для роботи тільки у двох положеннях: "повністю відкрито" або "повністю закрито". Використання у проміжних положеннях для регулювання потоку призводить до швидкого зносу ущільнень та кулі.
• Відповідність параметрів: Переконайтеся, що тиск і температура в системі не перевищують максимальних значень, зазначених для цієї моделі крана (PN63, до 180°C).
• Періодичний огляд: Регулярно перевіряйте кран на відсутність протікань та легкість ходу рукоятки.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання крана зі сталі AISI 304 у середовищах з високим вмістом хлоридів або сильних кислот може призвести до корозії. У таких випадках потрібна сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN63 або температурі вище 180°C може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: Наявність у робочому середовищі твердих частинок (пісок, окалина) може пошкодити поліровану поверхню кулі та ущільнення, що призведе до втрати герметичності.
4. Неякісний монтаж: Неправильно виконаний зварний шов може стати осередком корозії або призвести до механічного руйнування з'єднання.
5. Замерзання робочого середовища: Якщо в крані залишається вода, при замерзанні вона може розірвати корпус через розширення.
6. Нецільове використання: Застосування крана для дроселювання (регулювання) потоку викликає кавітацію та швидкий знос запірного елемента.

Галузі застосування

• Харчова промисловість: Лінії розливу напоїв, молочні заводи, пивоварні, виробництво соків.
• Хімічна промисловість: Транспортування кислот, лугів, розчинників та інших агресивних середовищ (потрібен підбір марки сталі).
• Фармацевтична промисловість: Системи для виробництва лікарських препаратів, де важлива стерильність та чистота.
• Нафтогазова галузь: Трубопроводи для транспортування нафти, газу, мастил та інших нафтопродуктів.
• Водопостачання та опалення: Системи гарячого та холодного водопостачання, котельні, теплові пункти.
• Целюлозно-паперова промисловість.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в агресивних та вологих середовищах.
2. Гігієнічність: Гладка поверхня нержавіючої сталі перешкоджає розмноженню бактерій, що є критичним для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Високі механічні властивості дозволяють витримувати значні тиски та температури.
4. Естетичний зовнішній вигляд: Арматура з нержавіючої сталі не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
5. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці.
