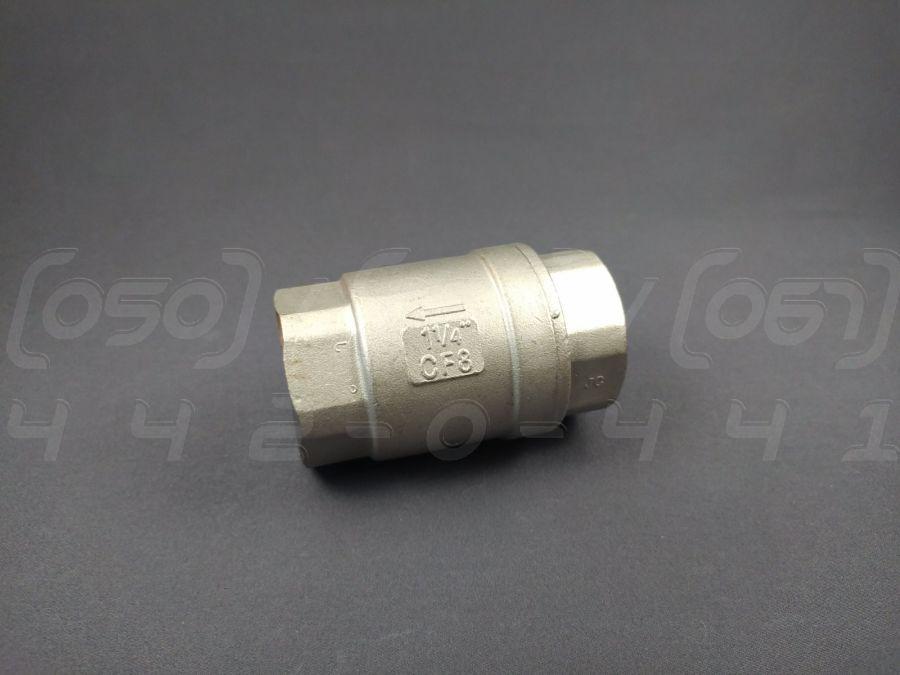

Клапан зворотний пружинний DN32 (1"1/4) муфтовий, н/ж сталь AISI304 (CF8), Ру63 (1000 PSI), до 300°C, BSPP

400 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Клапан зворотний пружинний DN32 (1"1/4) муфтовий, н/ж сталь AISI304 (CF8), Ру63 (1000 PSI), до 300°C, BSPP
Клапан зворотний пружинний DN32 (1"1/4) муфтовий, н/ж сталь AISI304 (CF8), Ру63 (1000 PSI), до 300°C, BSPPГотово до відправки
400 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Клапан зворотний пружинний муфтовий DN32 (1"1/4) – це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища в технологічних системах. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

Цей пружинний зворотний клапан має низку ключових параметрів, які визначають його функціональність та сфери застосування.

  1. Номінальний діаметр (DN/Ду): DN32, що відповідає 1"1/4 дюйма.
  2. Номінальний тиск (PN/Ру): Ру63 (6,3 МПа або приблизно 1000 PSI), що дозволяє використовувати його в системах з високим тиском.
  3. Матеріал корпусу та диска: Корпус та запірний диск виготовлені з високоякісної нержавіючої сталі марки AISI 304 (ливарний аналог CF8), що забезпечує чудову корозійну стійкість.
  4. Матеріал ущільнення: В якості ущільнювального матеріалу часто використовується PTFE (фторопласт), який витримує високі температури та агресивні середовища.
  5. Тип приєднання: Муфтове (різьбове) з внутрішньою трубною різьбою BSPP (G), що гарантує простоту монтажу та герметичність з'єднання.
  6. Робоча температура: Максимальна робоча температура сягає +300°C, що робить його придатним для роботи з парою та гарячими рідинами.
  7. Керуючий елемент: Запірний орган (тарілка/диск) приводиться в дію пружиною з нержавіючої сталі, яка забезпечує швидке закриття при припиненні прямого потоку.

Області застосування

Завдяки своїй надійності та універсальності, муфтовий нержавіючий клапан DN32 знаходить застосування в найрізноманітніших галузях.

  • Промислові технологічні лінії: Використовується для захисту насосів, компресорів та іншого обладнання від гідроударів та зворотного потоку.
  • Нафтогазова та хімічна промисловість: Стійкість сталі AISI 304 до агресивних середовищ дозволяє застосовувати клапан для транспортування кислот, лугів та нафтопродуктів.
  • Системи водопостачання та опалення: Встановлюється в побутових та промислових системах гарячого та холодного водопостачання для запобігання змішуванню потоків та захисту лічильників води.
  • Харчова промисловість: Гігієнічність нержавіючої сталі робить його ідеальним вибором для трубопроводів, що транспортують питну воду, напої та інші харчові продукти.
  • Енергетика: Застосовується на об'єктах ТЕЦ та в котельних установках для роботи з водою та парою при високих температурах та тиску.
  • Пневматичні та гідравлічні системи: Забезпечує односпрямований рух стисненого повітря, мастил та інших гідравлічних рідин.

Переваги нержавіючої сталі

Матеріал AISI 304 надає виробу виняткових експлуатаційних властивостей.

  1. Висока корозійна стійкість: Нержавіюча сталь ефективно протистоїть окислювальним середовищам, що гарантує тривалий термін служби навіть в агресивних умовах.
  2. Довговічність та надійність: Висока механічна міцність та стійкість до зносу забезпечують безвідмовну роботу протягом багатьох циклів.
  3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин та ідеально підходить для контакту з харчовими продуктами та питною водою.
  4. Стійкість до високих температур: Клапан зберігає свої характеристики міцності при температурах до 300°C.
  5. Міцність при високому тиску: Здатність витримувати тиск до Ру63 робить його надійним елементом для відповідальних систем.
  6. Естетичний зовнішній вигляд: Арматура з нержавіючої сталі не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну експлуатації.

Монтаж та експлуатація

Правильне встановлення та використання є запорукою довгої та безаварійної роботи клапана.

Рекомендації з монтажу:
  • Напрямок потоку: Клапан слід встановлювати суворо відповідно до стрілки на корпусі, яка вказує напрямок руху робочого середовища.
  • Положення у просторі: Пружинна конструкція дозволяє монтувати клапан у будь-якому положенні (горизонтальному, вертикальному чи похилому).
  • Ущільнення різьбових з'єднань: Для забезпечення герметичності рекомендується використовувати ущільнювальні матеріали, сумісні з робочим середовищем та температурою (наприклад, стрічка ФУМ або анаеробний герметик).
  • Відсутність напружень: Під час монтажу необхідно уникати перекосів та механічних напружень трубопроводу, які можуть вплинути на герметичність затвора.
  • Промивання системи: Перед встановленням клапана трубопровід слід ретельно очистити від бруду, окалини та інших сторонніх частинок.
Рекомендації з експлуатації:
  • Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами клапана (AISI 304, PTFE).
  • Відповідність параметрів: Не допускається експлуатація клапана при тиску та температурі, що перевищують номінальні значення.
  • Періодичний огляд: Рекомендується проводити регулярні перевірки на предмет витоків та коректної роботи запірного механізму.

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Сталь AISI 304 може бути несумісною з деякими висококонцентрованими кислотами (наприклад, соляною) або середовищами з високим вмістом хлоридів.
  2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище Ру63 та 300°C може призвести до деформації корпусу та втрати герметичності.
  3. Абразивне зношування: Наявність у робочому середовищі твердих абразивних частинок може призвести до передчасного зносу ущільнення та сідла клапана.
  4. Неякісний монтаж: Неправильне затягування або використання невідповідних ущільнювачів може стати причиною протікання в різьбовому з'єднанні.
  5. Замерзання робочого середовища: При використанні в системах з водою необхідно передбачити захист від замерзання, оскільки лід може пошкодити внутрішні компоненти.
Характеристики
Основні
Країна виробникКитай
Функціональне призначення клапанаЗворотний клапан
Тип клапанаТарілчастий
Напрямок потоку в клапаніПрямоточний
Умовний прохід32 мм
Робоче середовищеНеагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Газ, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Тип приєднанняМуфтове
Діаметр різьблення першого торця1 1/4"В
Мінімальна робоча температура0 град.
Діаметр різьблення другого торця1 1/4"В
Максимальна робоча температура300 град.
Мінімальний робочий тиск0 бар
Максимальний робочий тиск63 бар
Клас герметичностіЗ
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
Дистанційне управлінняНі
КолірСірий
Вага0.482 кг
Гарантійний термін12 міс
Додаткові характеристики
Довжина83 мм
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Інформація для замовлення
  • Ціна: 400 ₴
