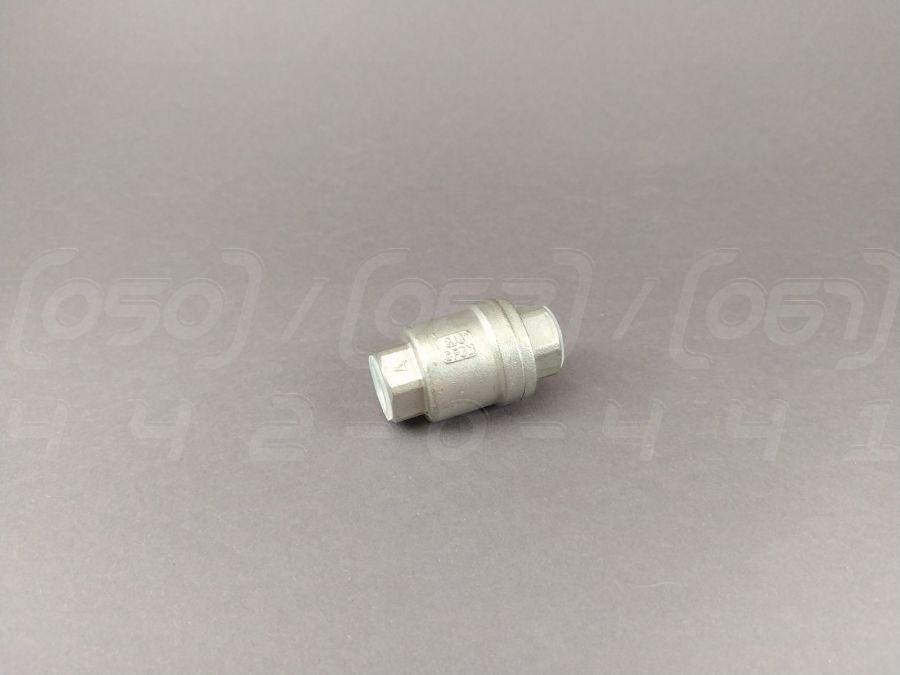

Клапан зворотний нержавіючий DN8 (1/4") пружинний муфтовий, н/ж сталь AISI304 (CF8), Ру63, до +300°C, різьба BSPP

Клапан зворотний пружинний муфтовий нержавіючий DN8 (1/4") - це тип захисної трубопровідної арматури, який автоматично запобігає зміні напрямку потоку робочого середовища в системі. Виготовляється з високоякісної нержавіючої сталі марки AISI 304 (CF8), що забезпечує чудову корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 (умовний прохід 8 мм), що відповідає різьбі G 1/4" дюйма.
2. Номінальний тиск (PN): PN63 (Ру63 або 63 бар), що дозволяє використовувати його в системах з високим тиском.
3. Матеріал корпусу та затвора: Корпус, диск (тарілка) та пружина виготовлені з нержавіючої сталі AISI 304 (CF8).
4. Матеріал ущільнення: Залежно від моделі, ущільнення може бути виконане за типом "метал-по-металу" або з використанням PTFE (фторопласту) для підвищення герметичності.
5. Тип з'єднання: Муфтове (різьбове) з внутрішньою трубною циліндричною різьбою BSPP (G).
6. Робоча температура: Діапазон температур становить від -20°C до +300°C, залежно від наявності та матеріалу ущільнення.
7. Керуючий елемент: Запірний орган у вигляді диска притискається до сідла за допомогою пружини з нержавіючої сталі, яка забезпечує закриття клапана при падінні тиску або виникненні зворотного потоку.

Області застосування

• Промислове обладнання та технологічні лінії: для захисту насосів, компресорів та іншого обладнання.
• Нафтогазова промисловість: для транспортування нафтопродуктів та газів.
• Хімічна промисловість: для роботи зі слабоагресивними середовищами, сумісними зі сталлю AISI 304.
• Харчова промисловість: у системах подачі води, сиропів, миючих розчинів.
• Енергетика: в системах гарячого та холодного водопостачання, пароконденсатних лініях.
• Лабораторне обладнання: у складі випробувальних стендів та пілотних установок.
• Системи водопостачання та опалення: для запобігання зворотному руху води в побутових та комунальних мережах.
• Пневматичні та гідравлічні системи: для підтримки односпрямованого руху стисненого повітря або гідравлічних рідин.
• Машинобудування: як компонент різноманітних гідравлічних та пневматичних вузлів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 стійка до впливу води, пари, харчових продуктів та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Конструкція розрахована на значні навантаження, що підтверджується класом тиску PN63.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та легко очищуються.
7. Добра зварюваність та оброблюваність: Хоча даний клапан має різьбове з'єднання, сталь AISI 304 загалом добре піддається різним видам механічної обробки.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням трубопровід необхідно очистити від бруду, іржі та зварювального грату.
• Напрямок потоку: Монтаж клапана повинен виконуватися суворо відповідно до напрямку потоку, вказаного стрілкою на корпусі.
• Ущільнення різьбових з'єднань: Для герметизації різьби рекомендується використовувати ФУМ-стрічку, анаеробний герметик або сантехнічний льон.
• Затягування: Затягувати клапан слід за допомогою відповідного гайкового ключа, прикладаючи зусилля до шестигранника на корпусі, щоб уникнути деформації.
• Відсутність напружень: Клапан не повинен зазнавати напружень від вигину або розтягування трубопроводу.
• Доступ для обслуговування: Забезпечте достатній простір для можливого огляду або демонтажу клапана.
• Промивання системи: Після монтажу рекомендується виконати промивання системи для видалення можливих залишків ущільнювальних матеріалів.

• Плавне керування: Хоча клапан працює автоматично, слід уникати різких гідравлічних ударів у системі.
• Відповідність параметрів: Переконайтеся, що робочий тиск і температура в системі не перевищують максимальних значень, зазначених для клапана (63 бар, +300°C).
• Сумісність середовища: Робоче середовище має бути хімічно сумісним з матеріалами клапана (AISI 304) та ущільнення (PTFE).
• Періодичний огляд: Рекомендується періодично перевіряти клапан на предмет витоків та правильності функціонування.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання з концентрованими кислотами та хлоридовмісними середовищами.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може пошкодити ущільнювальні поверхні сідла та диска.
4. Кавітація: Може виникати при високих швидкостях потоку та різких перепадах тиску, призводячи до ерозії внутрішніх компонентів.
5. Неякісний монтаж: Неправильне встановлення, особливо проти напрямку потоку, зробить клапан непрацездатним.
6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може призвести до його пошкодження.
7. Обмежена пропускна здатність: Пружинні клапани створюють певний гідравлічний опір і вимагають мінімального тиску для відкриття (тиск спрацьовування).
