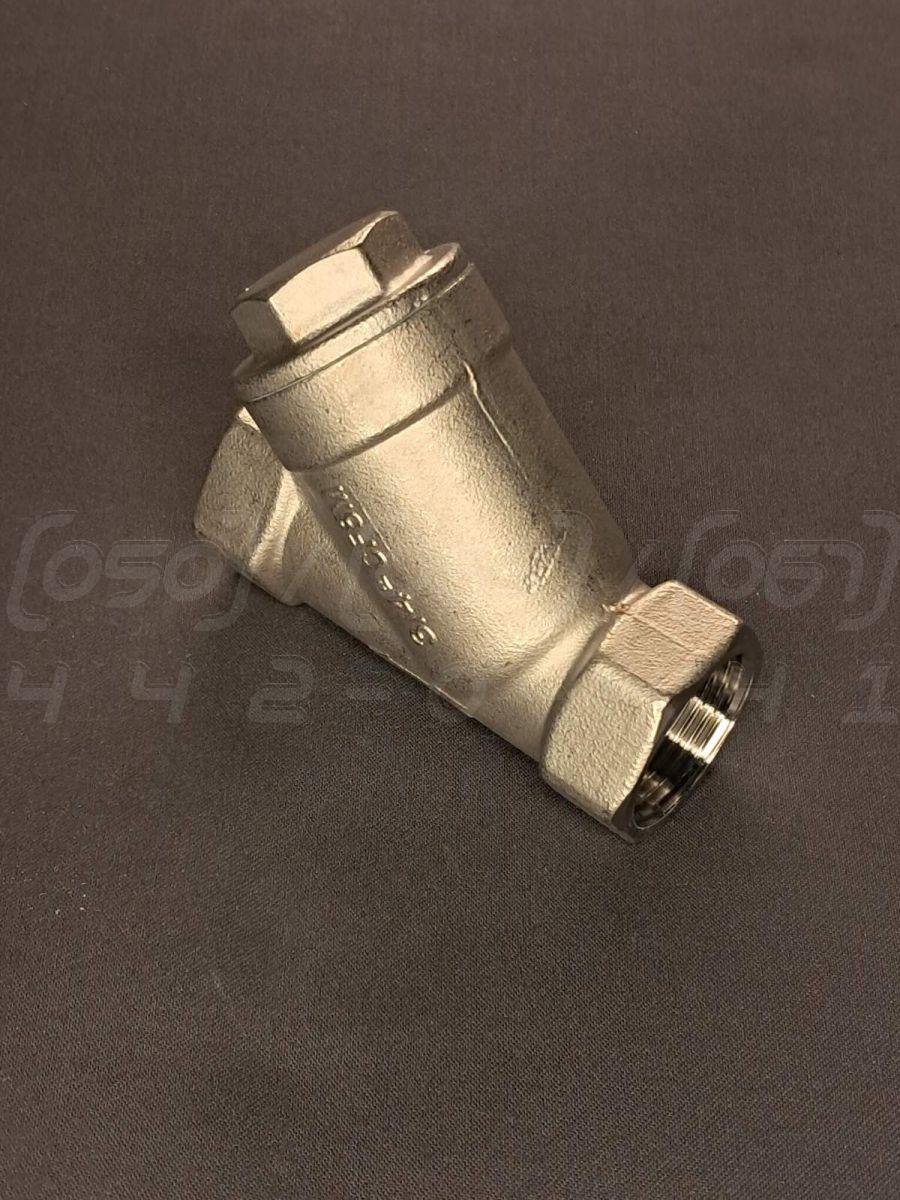

Фільтр муфтовий нержавіючий DN20 (3/4"), н/ж сталь AISI304 (CF8), Ру40 (800 PSI), Y-подібний, до 230°C, BSPP

Фільтр муфтовий нержавіючий DN20 (3/4") н/ж сталь AISI304 (CF8), Y-подібний, Ру40 (800 PSI), 60 меш, BSPP - це Y-подібний сітчастий фільтр, призначений для механічного очищення робочого середовища від твердих частинок у трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI304 (аналог CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20 або 3/4" дюйма.
2. Номінальний тиск (PN): Ру40 (PN40) або 40 бар, що еквівалентно приблизно 800 PSI.
3. Матеріал корпусу та сітки: Корпус та фільтруючий елемент виготовлені з нержавіючої сталі AISI304 (виливок за ASTM A351 - CF8), що забезпечує високу корозійну стійкість.
4. Тип з'єднання: Муфтове (різьбове) з внутрішньою трубною різьбою стандарту BSPP (ГОСТ 6357-81).
5. Робоча температура: Діапазон робочих температур становить від -30°C до +230°C, завдяки ущільненню з PTFE (фторопласту).
6. Фільтруючий елемент: Сітка з нержавіючої сталі з розміром вічка близько 500-600 мікрон (60 меш), призначена для грубого очищення.
7. Монтажна довжина: Приблизно 75-80 мм.

Області застосування

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та іншого обладнання від механічних домішок.
• Нафтогазова промисловість: Фільтрація нафтопродуктів, масел та газів.
• Хімічна промисловість: Застосування в трубопроводах для транспортування агресивних та хімічно активних середовищ.
• Харчова промисловість: Використовується в системах з гарячою та холодною водою, а також для фільтрації харчових продуктів.
• Енергетика: Встановлення в системах гарячого водопостачання, опалення та пароконденсатних лініях.
• Лабораторне обладнання: Застосовується в різноманітних лабораторних установках для очищення рідин та газів.
• Системи водопостачання та опалення: Широко використовується як у побутовому, так і в комунальному секторі для очищення води.
• Пневматичні та гідравлічні системи: Очищення повітря та гідравлічних рідин.
• Машинобудування: Інтеграція в різні гідравлічні та пневматичні контури верстатів та обладнання.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 стійка до впливу окислювальних середовищ, органічних та неорганічних кислот.
2. Довговічність та надійність: Міцний литий корпус зі сталі CF8 витримує високий тиск та гідроудари.
3. Гігієнічність та екологічна безпека: Матеріал є безпечним для використання в харчовій промисловості та системах питного водопостачання.
4. Стійкість до температур: Фільтр зберігає свої експлуатаційні властивості в широкому діапазоні температур від -30°C до +230°C.
5. Міцність при високому тиску: Розрахований на номінальний тиск до Ру40 (40 бар).
6. Естетичний зовнішній вигляд: Нержавіюча сталь має привабливий зовнішній вигляд і не потребує додаткового покриття.
7. Простота обслуговування: Конструкція Y-подібного фільтра дозволяє легко витягувати та очищати сітчастий елемент без необхідності демонтажу всього пристрою з трубопроводу.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням трубопровід має бути очищений від окалини, піску та інших забруднень.
• Напрямок потоку: Фільтр встановлюється суворо за напрямком потоку середовища, вказаним стрілкою на корпусі.
• Ущільнення різьбових з'єднань: Для герметизації різьбового з'єднання BSPP рекомендується використовувати фторопластову стрічку (ФУМ) або анаеробний герметик.
• Затягування: Затягування слід виконувати з помірним зусиллям, щоб не пошкодити різьбу.
• Положення установки: Монтаж можливий як на горизонтальних, так і на вертикальних ділянках трубопроводу, при цьому кришка ревізії повинна бути спрямована вниз.
• Доступ для обслуговування: Необхідно забезпечити вільний доступ до кришки для можливості очищення або заміни фільтруючого елемента.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливих залишків ущільнювальних матеріалів.

• Плавне керування: Уникайте різких гідравлічних ударів у системі.
• Відповідність параметрів: Експлуатація повинна проводитися в межах допустимих значень тиску (PN40) та температури (до 230°C).
• Сумісність середовища: Переконайтеся, що робоче середовище сумісне з матеріалами фільтра (AISI304 та PTFE).
• Періодичний огляд: Регулярно перевіряйте стан фільтруючого елемента та очищуйте його в міру забруднення для підтримки нормальної пропускної здатності.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 може бути нестійкою до деяких високоагресивних середовищ, таких як гарячі концентровані кислоти.
2. Перевищення робочих параметрів: Експлуатація при тиску вище 40 бар або температурі вище 230°C може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: Наявність у середовищі великої кількості твердих абразивних частинок може призвести до прискореного зносу сітки та корпусу.
4. Кавітація: Може виникнути при високих швидкостях потоку та різких перепадах тиску.
5. Неякісний монтаж: Неправильна установка або надмірне зусилля при затягуванні може призвести до пошкодження різьби та втрати герметичності.
6. Замерзання робочого середовища: Замерзання води всередині фільтра може призвести до його руйнування.
7. Обмежена пропускна здатність: Засмічення сітки призводить до значного падіння тиску та зниження пропускної здатності.
