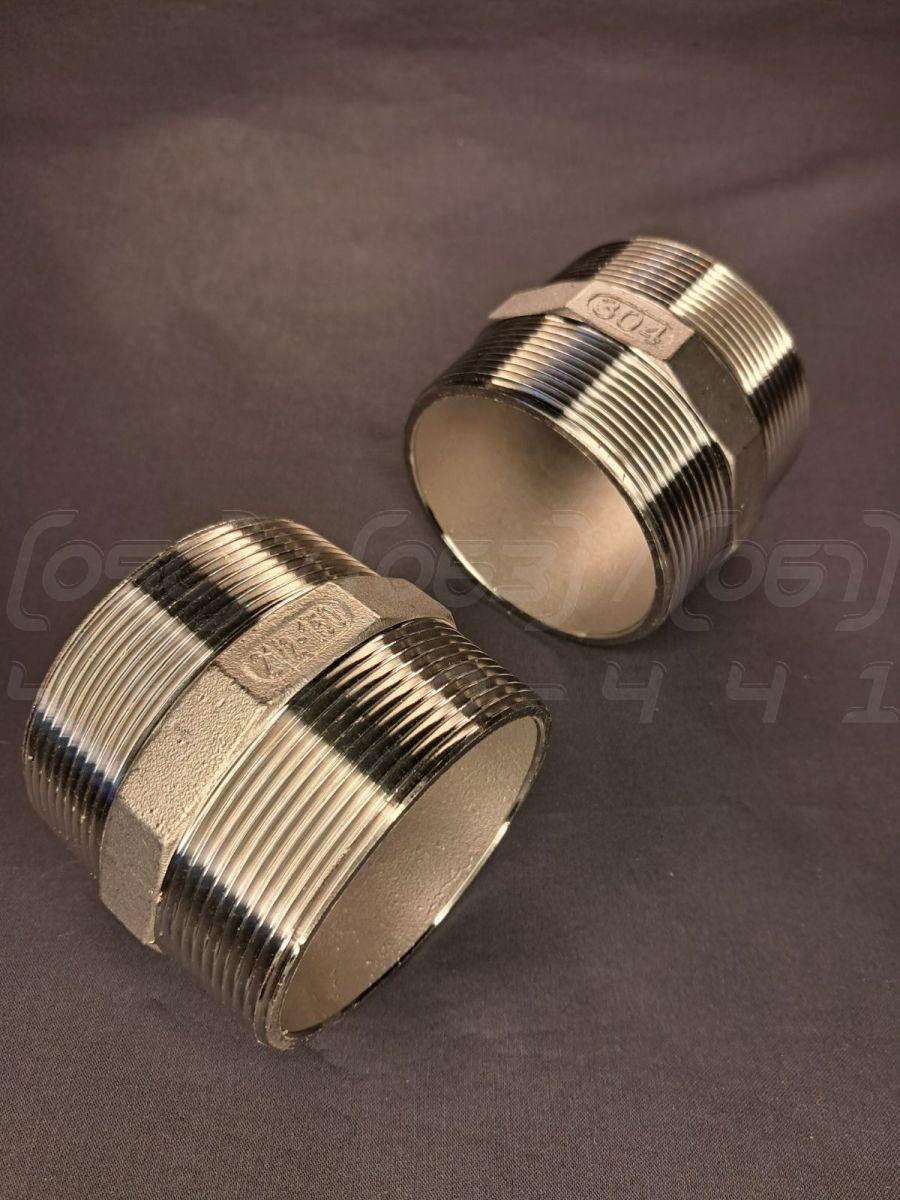

Ніпель різьбовий нержавіючий DN65 (2"1/2) н/ж сталь AISI304, шестигранник, BSPP, Class 150 (PN20)

Ніпель різьбовий нержавіючий DN65 (2"1/2) з шестигранником - це з'єднувальний фітинг, призначений для створення роз'ємних різьбових з'єднань на трубопроводах. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN65, що відповідає умовному проходу Ду65 або 2 1/2 дюйма.
2. Номінальний тиск (PN): Class 150, що є еквівалентом PN20 (20 бар) при кімнатній температурі.
3. Матеріал корпусу: Нержавіюча сталь AISI 304. Стандарт AISI визначає хімічний склад нержавіючих сталей.
4. Тип приєднання: Різьбове, зовнішня-зовнішня (ЗЗ), британська стандартна трубна різьба BSPP (British Standard Pipe Parallel).
5. Конструкція: Виготовлений із шестигранником посередині для зручності монтажу за допомогою стандартного гайкового ключа.
6. Робоча температура: Від -20°C до +220°C, залежно від використовуваного ущільнювального матеріалу.
7. Промислові стандарти: Дотримання промислових стандартів, таких як AISI, ASME та ANSI, має вирішальне значення для забезпечення безпеки та надійності трубних систем. Стандарти ASME використовуються для розрахунку тиску, а ANSI (наприклад, B31.3) визначає коди для трубопроводів під тиском.

Синоніми та альтернативні назви

• Ніпель різьбовий: Класична технічна назва, що вказує на тип фітинга та спосіб з'єднання.
• Бочковий ніпель: Поширена назва для фітинга такого типу, що має різьбу на обох кінцях.
• Ніпель із зовнішньою різьбою: Уточнюючий технічний термін, що описує конфігурацію різьби (тато-тато).
• Ніпель з шестигранником: Назва, що акцентує увагу на конструктивній особливості для зручності монтажу.
• Згін: Поширений професійний сленг. Хоча технічно згін – це вузол з ніпеля, муфти та контргайки, в розмовній мові так часто називають і сам ніпель.
• Перехідник різьбовий: Функціональний опис, що підкреслює роль деталі як з'єднувального елемента.

Переваги ніпеля різьбового

1. Простота монтажу та демонтажу: Шестигранник на корпусі забезпечує надійне захоплення ключем, що значно спрощує процес встановлення та зняття фітинга.
2. Надійне та герметичне з'єднання: При правильному використанні ущільнювальних матеріалів створює міцне та герметичне з'єднання, що є критичним для систем під тиском.
3. Універсальність застосування: Сумісний з будь-якими елементами трубопроводу, що мають відповідну внутрішню трубну різьбу BSPP.
4. Висока міцність: Монолітна конструкція з нержавіючої сталі забезпечує стійкість до механічних навантажень та високого тиску.
5. Компактні розміри: Дозволяє створювати з'єднання в обмеженому просторі, де неможливе застосування зварювання або фланців.
6. Довговічність: Завдяки матеріалу AISI 304, фітинг не схильний до корозії та має тривалий термін служби.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість
• Хімічна промисловість
• Нафтогазова промисловість
• Енергетика
• Пневматичні та гідравлічні системи
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь демонструє широку корозійну стійкість у різних середовищах.
2. Довговічність та надійність: Матеріал не зношується з часом, зберігаючи свої характеристики міцності.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин і схвалена для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої властивості у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатність витримувати значні навантаження без деформації, що підтверджується розрахунками за кодами ASME.
6. Естетичний зовнішній вигляд: Гладка, блискуча поверхня, що не потребує додаткової обробки або фарбування.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинг у різні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Зниження вартості, але значне погіршення корозійної стійкості. Такий ніпель швидко іржавіє у вологому середовищі та не підходить для відповідальних застосувань.
• Зменшення товщини стінок: Фітинг стає дешевшим, але втрачає механічну міцність, знижується його максимальний робочий тиск та стійкість до гідроударів.
• Низька якість обробки різьби: Неточні розміри, задирки та погана геометрія різьби призводять до труднощів при монтажі, ризику "закушування" та неможливості створити герметичне з'єднання.
• Відсутність центрального шестигранника: Здешевлення конструкції за рахунок видалення елемента під ключ. Монтаж такого ніпеля можливий лише за допомогою трубного ключа, що пошкоджує поверхню фітинга та ускладнює роботу.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що внутрішня різьба на відповідній частині чиста і не має пошкоджень.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальний матеріал (ФУМ-стрічку, сантехнічну нитку або анаеробний герметик), сумісний з робочим середовищем.
3. Затягування: Затягуйте з'єднання за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Не перетягуйте, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте ніпель так, щоб на нього не передавалися згинальні навантаження від трубопроводу.
5. Промивання системи: Після монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (PN20) та температури (-20°C до +220°C), встановлені для даного виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів, розплавлених металів та солей.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN20 або за межами температурного діапазону може призвести до руйнування фітинга.
3. Галінг (заїдання різьби): Різьби з нержавіючої сталі схильні до заїдання при монтажі без мастила або ущільнювача.
4. Вібраційні навантаження: У системах із сильною вібрацією різьбове з'єднання з часом може ослабнути, що призведе до витоків.
5. Неякісний монтаж: Надмірне затягування може зірвати різьбу, а недостатнє — стати причиною протікання.
