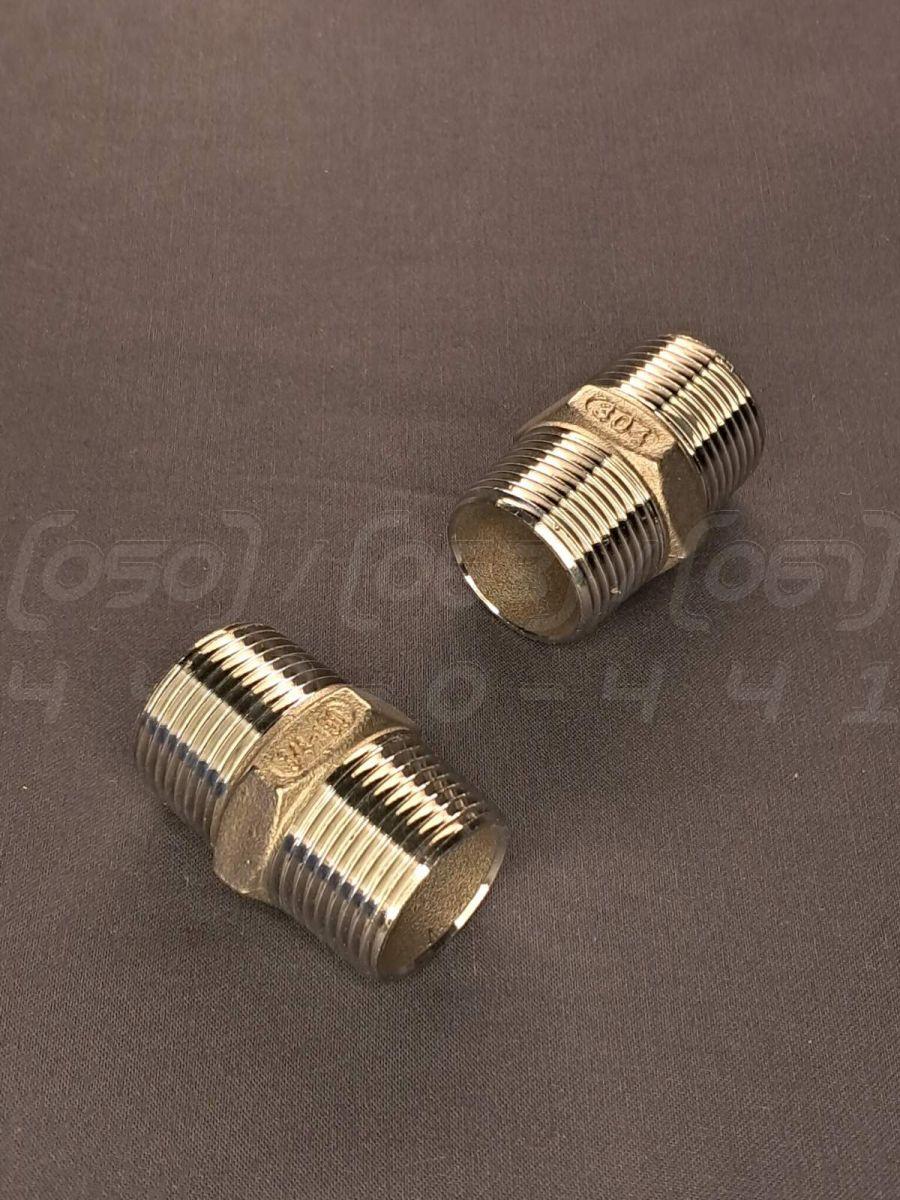

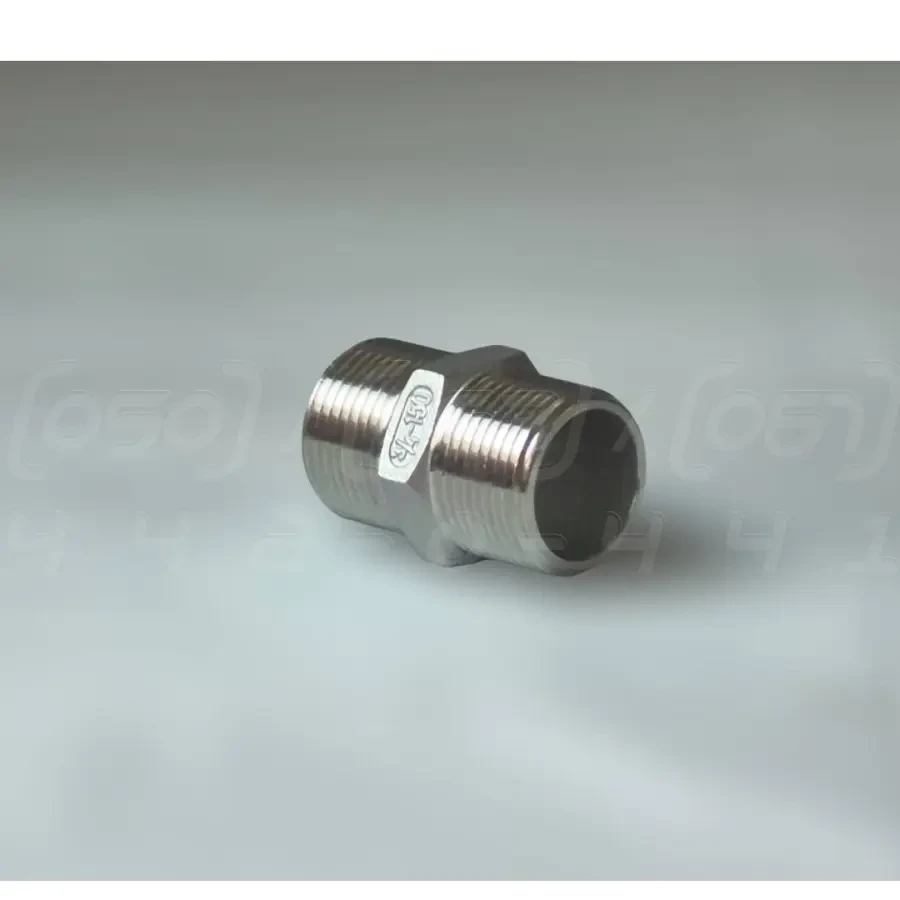

Ніпель різьбовий нержавіючий DN20 (3/4") з шестигранником, н/ж сталь AISI304, різьба BSPP, Class 150

Ніпель різьбовий нержавіючий DN20 (3/4") з шестигранником - це стандартний з'єднувальний фітинг, призначений для швидкого та надійного з'єднання ділянок трубопроводу з внутрішньою різьбою. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20 (еквівалент Ду20 або 3/4" дюйма).
2. Номінальний тиск (PN): Class 150 (до 20 бар або 2.0 МПа), підходить для більшості систем водопостачання та загальнопромислових застосувань.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 08Х18Н10), що забезпечує високу корозійну стійкість та гігієнічність.
4. Тип з'єднання: Різьбове, з двома зовнішніми різьбами (ЗЗ) та центральним шестигранником під ключ для зручності монтажу.
5. Стандарт різьби: BSPP (G) – британська стандартна трубна циліндрична різьба, що відповідає стандартам DIN 2990 та ISO 228.
6. Робоча температура: Діапазон від -20°C до +220°C, що дозволяє використовувати фітинг у системах гарячого водопостачання, опалення та пари.

Синоніми та альтернативні назви

• Ніпель двосторонній: Технічна назва, що вказує на наявність різьби з обох сторін.
• Бочонок нержавіючий: Поширений професійний сленг, що влучно описує бочкоподібну форму фітинга.
• Ніпель з шестигранником: Технічний термін, який акцентує увагу на конструктивній особливості – наявності шестигранної частини для затягування ключем.
• З'єднувач різьбовий ЗЗ (зовнішня-зовнішня): Офіційний технічний опис, що вказує на тип різьби (зовнішня-зовнішня) та функцію елемента.
• Фітинг різьбовий: Загальне найменування категорії трубопровідної арматури, до якої належить ніпель.
• Згін (іноді помилково): У професійному середовищі іноді плутають з ніпелем, проте згін має одну коротку та одну довгу різьбу для монтажу у фіксованих точках.

Переваги ніпеля різьбового

1. Простота та швидкість монтажу: Різьбове з'єднання не потребує зварювання, що значно прискорює та спрощує збирання та демонтаж трубопровідних систем.
2. Наявність шестигранника: Центральна шестигранна частина забезпечує надійне захоплення гайковим ключем, дозволяючи докласти необхідне зусилля для герметичного з'єднання без ризику пошкодження фітинга.
3. Висока механічна міцність: Суцільнолита конструкція з нержавіючої сталі AISI 304 витримує значні механічні навантаження та вібрації.
4. Універсальність: Дозволяє з'єднувати труби, шланги, крани, клапани та інші елементи трубопровідної арматури з відповідною внутрішньою різьбою.
5. Надійність та герметичність: При правильному використанні ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка) забезпечує довговічне та герметичне з'єднання.
6. Компактні розміри: Невеликі габарити дозволяють використовувати ніпель в обмеженому просторі.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість (молокопроводи, пивоварні, сокові лінії)
• Хімічна промисловість
• Нафтогазова промисловість
• Енергетика (лінії подачі технічної води, пари)
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі при контакті з водою, парою та багатьма хімічними реагентами.
2. Довговічність та надійність: Вироби з нержавійки служать десятиліттями, не втрачаючи своїх міцнісних характеристик.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, не виділяє шкідливих речовин, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої властивості як за низьких, так і за високих температур.
5. Міцність при високому тиску: Здатна витримувати високий тиск у системі без деформації.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Заміна AISI 304 на дешевшу марку AISI 201 призводить до різкого зниження корозійної стійкості. Такий фітинг швидко вкриється іржею у вологому середовищі.
• Зменшення товщини стінок: Тонші стінки знижують максимальний робочий тиск та механічну міцність, що може призвести до деформації або руйнування фітинга під час монтажу чи гідроудару.
• Низька якість різьби: Недотримання стандартів різьби (DIN 2990, BSPP) призводить до неможливості створити герметичне з'єднання, високого ризику протікання та "закушування" (галінгу) різьби під час монтажу.
• Відсутність шестигранника: Деякі виробники для економії металу випускають ніпелі без центрального шестигранника ("бочонки"). Їх монтаж незручний і часто призводить до пошкодження поверхні фітинга трубним ключем.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що зовнішня різьба ніпеля та внутрішня різьба відповідної деталі чисті, без задирок та пошкоджень.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали, такі як ФУМ-стрічка, сантехнічна нитка або анаеробний герметик, сумісні з робочим середовищем.
3. Затягування: Затягуйте з'єднання за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Уникайте надмірного зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні, щоб уникнути механічних напружень у фітингу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури для AISI 304.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304. Уникайте середовищ з високою концентрацією хлоридів.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо в системах з частими перепадами температури та тиску.

Можливі ризики та обмеження

1. Різьбове заїдання (галінг): При монтажі без змащення або при надмірному зусиллі можливе "схоплювання" різьб, що ускладнить або унеможливить демонтаж.
2. Корозія в агресивних середовищах: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або в деяких кислотах високої концентрації.
3. Неправильний вибір ущільнювача: Використання невідповідного ущільнювального матеріалу може призвести до втрати герметичності при зміні температури або під впливом агресивного середовища.
4. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може призвести до руйнування фітинга.
5. Неякісний монтаж: Недостатня або надмірна затяжка є основною причиною протікання або пошкодження різьби.
