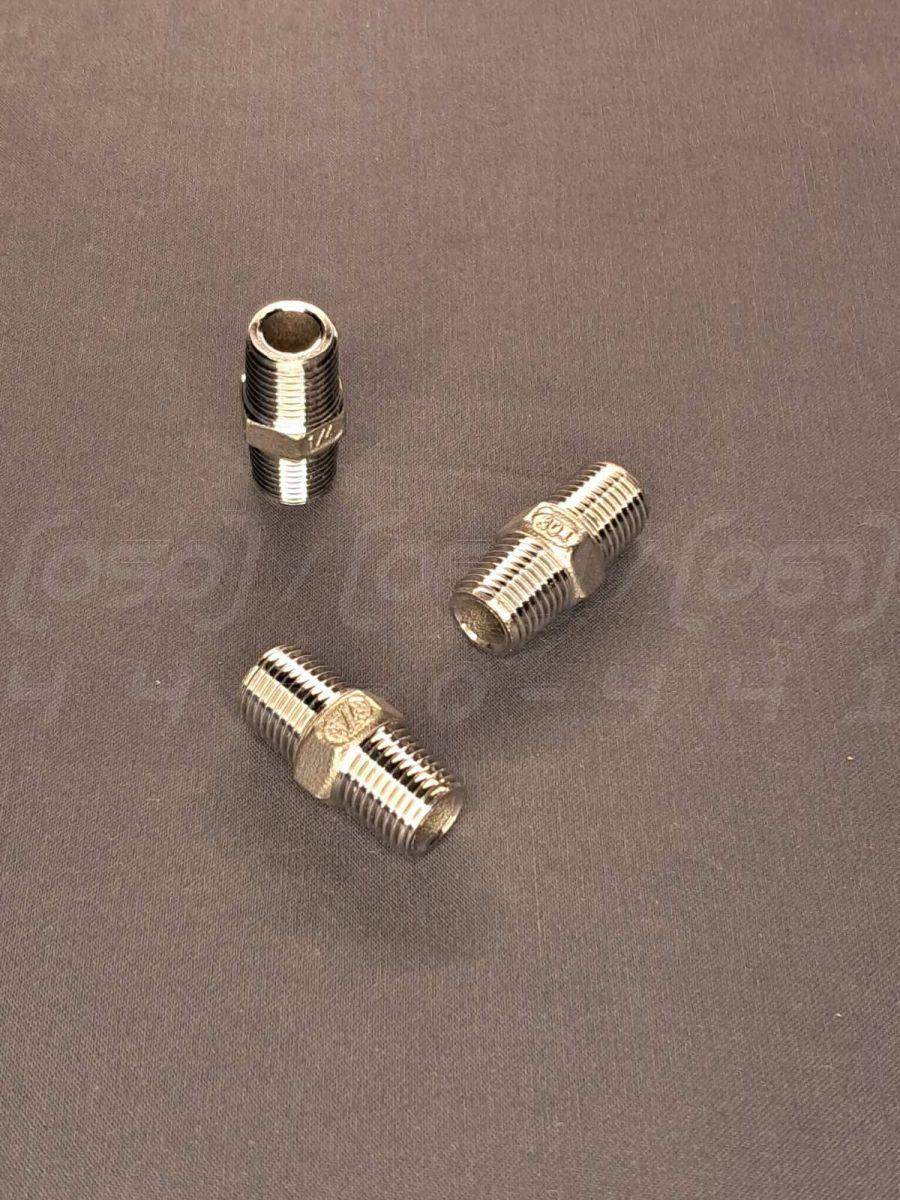

Ніпель нержавіючий різьбовий DN8 (1/4") двосторонній, н/ж сталь AISI304, різьба BSPP, Class 150

Ніпель нержавіючий різьбовий DN8 (1/4") - це з'єднувальний різьбовий фітинг, призначений для створення роз'ємних трубопровідних з'єднань з однаковим діаметром. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 (або Ду8), що відповідає 1/4" дюйма.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 10-16 бар (1.0-1.6 МПа) залежно від температури.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналог 08Х18Н10, 1.4301).
4. Тип ущільнення: Потребує додаткового ущільнювального матеріалу (ФУМ-стрічка, анаеробний герметик, ущільнювальна нитка).
5. Тип з'єднання: Зовнішня трубна циліндрична різьба BSPP (G) з обох сторін.
6. Стандарт: Виготовлено відповідно до стандарту DIN 2990.
7. Робоча температура: Від -20°C до +220°C (обмежено термостійкістю ущільнювальних матеріалів).
8. Конструктивна особливість: Шестигранник по центру корпусу для зручного монтажу за допомогою гайкового ключа.

Синоніми та альтернативні назви

• Ніпель двосторонній: Технічна назва, що вказує на наявність зовнішньої різьби з двох сторін.
• Бочка нержавіюча: Поширений професійний сленг, що описує характерну бочкоподібну форму фітинга.
• Ніпель з шестигранником: Технічний термін, що акцентує увагу на конструктивній особливості для зручності монтажу.
• Фітинг-ніпель: Загальна технічна назва для даного типу з'єднувальних елементів.
• З'єднувач різьбовий: Узагальнена назва, що описує основну функцію деталі – з'єднання елементів трубопроводу.
• Згін: Не зовсім коректна, але іноді вживана у розмовній мові назва; на відміну від класичного згону, ніпель має однакову довжину різьби з обох сторін і не потребує контргайки.

Переваги ніпеля різьбового

1. Простота монтажу та демонтажу: Різьбове з'єднання дозволяє швидко та легко з'єднувати та роз'єднувати ділянки трубопроводу без використання зварювання.
2. Висока герметичність: При правильному використанні ущільнювальних матеріалів (наприклад, ФУМ-стрічки) забезпечує надійне та герметичне з'єднання.
3. Універсальність: Сумісність зі стандартною трубною арматурою та фітингами з внутрішньою різьбою BSPP.
4. Компактність: Невеликі габарити дозволяють використовувати фітинг в обмеженому просторі, де інші типи з'єднань неможливі.
5. Зручність встановлення: Наявність центрального шестигранника значно спрощує процес затягування, запобігаючи пошкодженню різьби та корпусу.
6. Багаторазове використання: Можливість багаторазового монтажу та демонтажу за умови збереження цілісності різьби.

Області застосування

• Системи водопостачання та опалення
• Промислове обладнання та технологічні лінії
• Пневматичні та гідравлічні системи
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова промисловість (для низького тиску)
• Енергетика та теплові пункти
• Лабораторне обладнання
• Машинобудування та суднобудування
• Системи пожежогасіння

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI304 стійка до впливу води, пари, харчових продуктів, слабких кислот та лугів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга навіть у складних умовах експлуатації, запобігаючи протіканню.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин, є інертним та дозволений для використання у харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур від кріогенних до високих.
5. Міцність при високому тиску: Здатність витримувати тиск до PN16 і вище залежно від температури та діаметра.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, марка сталі AISI304 загалом добре піддається механічній обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Істотно знижується вартість, але при цьому катастрофічно падає корозійна стійкість. Такий фітинг швидко іржавіє у вологих середовищах і не підходить для агресивних умов.
• Зменшення товщини стінки: Знижується вага і ціна, але падає максимальний робочий тиск і механічна міцність. З'являється високий ризик деформації або руйнування при монтажі та експлуатації.
• Неякісне нарізання різьби: Здешевлює виробництво, але призводить до труднощів при монтажі, ризику "закушування" або зриву різьби та неможливості забезпечити герметичність з'єднання.
• Відсутність шестигранника: Спрощення форми фітинга (гладкий циліндр) робить монтаж незручним і вимагає використання трубного ключа, який може пошкодити поверхню деталі.

Монтаж та експлуатація

1. Підготовка різьби: Переконайтеся, що внутрішня різьба відповідної деталі чиста і не має пошкоджень.
2. Напрямок потоку: Ніпель є симетричним, тому напрямок потоку робочого середовища не має значення.
3. Ущільнення різьбових з'єднань: Обов'язково використовуйте якісний ущільнювач (ФУМ-стрічку, сантехнічну нитку або анаеробний герметик), намотуючи його по ходу різьби в достатній кількості.
4. Затягування: Використовуйте ріжковий або розвідний ключ відповідного розміру, прикладаючи зусилля виключно до центрального шестигранника. Не докладайте надмірних зусиль, щоб уникнути зриву різьби.
5. Відсутність напружень: Змонтований вузол не повинен зазнавати згинальних або розтягувальних навантажень від ваги трубопроводу.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або значними перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода, деякі дезінфікуючі розчини), де потрібна сталь AISI316.
2. Перевищення робочих параметрів: Експлуатація при тиску та температурі, що вищі за вказані для Class 150, може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути прискорена корозія.
4. Неякісний монтаж: Неправильне ущільнення або надмірне зусилля при затягуванні є основними причинами витоків та пошкодження різьби.
5. Замерзання робочого середовища: Розширення замерзлої рідини всередині фітинга може призвести до його незворотного руйнування.
