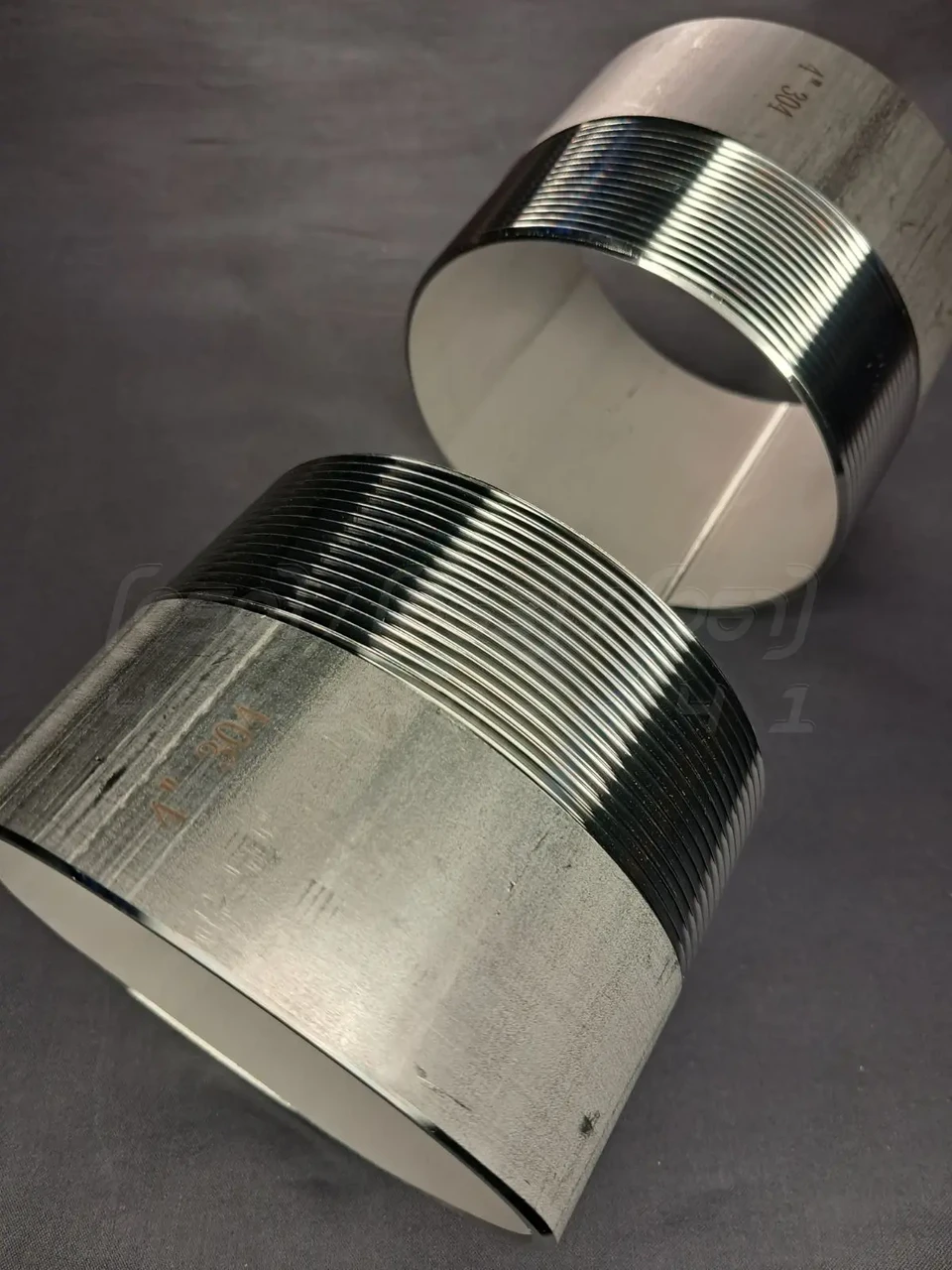

Різьба приварна нержавіюча DN100 (4"), н/ж сталь AISI 304, BSPP, Class 150, DIN 2982

Різьба приварна нержавіюча DN100 (4"), н/ж сталь AISI 304, BSPP, Class 150, DIN 2982 - це з'єднувальний фітинг, призначений для створення переходу з приварного з'єднання на різьбове в системах трубопроводів. Виготовляється з нержавіючої сталі марки AISI 304 для забезпечення високої корозійної стійкості та довговічності.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN100, що відповідає 4" дюймам.
2. Номінальний тиск (PN): Class 150, що підходить для систем з низьким та середнім тиском, зазвичай до 16 бар.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10), що забезпечує відмінну стійкість до корозії в більшості промислових та побутових середовищ.
4. Тип з'єднання: Комбіноване – один кінець під приварку, другий кінець має зовнішню трубну різьбу стандарту BSPP (G).
5. Стандарт виготовлення: Відповідає розмірам та вимогам стандарту DIN 2982.
6. Робоча температура: Діапазон температур залежить від умов експлуатації, але сталь AISI 304 ефективно працює в широкому діапазоні, зазвичай від -40°C до +300°C.
7. Виконання: Коротке, що забезпечує компактність з'єднання.

Синоніми та альтернативні назви

• Ніпель приварний: Найбільш точний технічний термін, що описує деталь із зовнішньою різьбою на одному кінці та приварним патрубком на іншому.
• Напівзгін: Поширена технічна та професійна назва для такого типу фітингів, що вказує на наявність різьби лише з одного боку.
• Різьба коротка: Побутова назва, яка підкреслює компактні розміри фітинга.
• Привариш: Професійний сленг, що прямо вказує на те, що деталь призначена для приварювання.
• Коротиш: Сленгова назва, що також акцентує увагу на невеликій довжині виробу.
• Штуцер приварний із зовнішньою різьбою: Технічно коректний, хоч і довший опис, що точно характеризує функціонал фітинга.

Переваги різьби приварної

1. Створення надійного переходу: Дозволяє легко та надійно з'єднати ділянку трубопроводу, що монтується за допомогою зварювання, з різьбовою запірною арматурою або обладнанням.
2. Герметичність зварного шва: Правильно виконане зварне з'єднання забезпечує повну герметичність та високу механічну міцність, виключаючи витоки.
3. Універсальність застосування: Різьбова частина стандарту BSPP сумісна з більшістю видів запірної та регулюючої арматури.
4. Компактність конструкції: Коротке виконання ("коротиш") дозволяє економити простір при монтажі складних трубопровідних вузлів.
5. Простота монтажу різьбової частини: Різьбове з'єднання не вимагає складного обладнання та дозволяє швидко встановлювати або демонтувати підключену арматуру.
6. Довговічність: Виготовлення зі сталі AISI 304 гарантує тривалий термін служби навіть в умовах підвищеної вологості.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Значно знижується корозійна стійкість, особливо в агресивних середовищах або при контакті з вологою, що призводить до швидкого іржавіння та руйнування фітинга.
• Зменшення товщини стінки: Знижується механічна міцність виробу, його стійкість до тиску та вібрацій, що може призвести до деформації або розриву.
• Неякісне нарізання різьби: Різьба із задирками, неповним профілем або неправильним кроком призводить до неможливості створення герметичного з'єднання, зриву різьби при затягуванні та протікання.
• Відхилення від стандарту DIN 2982: Недотримання геометричних розмірів (довжини, діаметра) ускладнює монтаж і може унеможливити правильне з'єднання з іншими елементами трубопроводу.

Монтаж та експлуатація

1. Підготовка до зварювання: Перед приварюванням ретельно очистити поверхні, що зварюються, від бруду, мастила та вологи.
2. Зварювання: Виконувати зварювання в середовищі інертного газу (аргону) для отримання якісного та корозійностійкого шва.
3. Ущільнення різьби: Для герметизації різьбового з'єднання BSPP використовувати ущільнювальні матеріали, такі як ФУМ-стрічка або анаеробний герметик, сумісні з робочим середовищем.
4. Затягування: Затягувати різьбове з'єднання з помірним зусиллям, щоб не пошкодити різьбу або ущільнення.
5. Відсутність напружень: Монтувати фітинг так, щоб уникнути механічних напружень від неспіввісності труб.

1. Сумісність середовища: Переконатися, що робоче середовище (рідина, газ) є хімічно сумісним зі сталлю AISI 304.
2. Дотримання параметрів: Не перевищувати максимально допустимі значення тиску та температури для Class 150.
3. Періодичний огляд: Регулярно перевіряти стан зварного шва та різьбового з'єднання на предмет витоків або корозії.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з деякими кислотами та хлоридовмісними середовищами, що може спричинити швидку корозію.
2. Корозія зварного шва: Неякісне зварювання без захисту аргоном може призвести до вигоряння легуючих елементів та зниження корозійної стійкості шва.
3. Зрив різьби: Застосування надмірного зусилля при монтажі може пошкодити різьбу, що вимагатиме заміни фітинга.
4. Гальванічна корозія: При з'єднанні з фітингами з інших металів (наприклад, з вуглецевої сталі) у вологому середовищі може виникнути гальванічна корозія.
5. Вібраційні навантаження: У системах з високим рівнем вібрації різьбове з'єднання може з часом ослабнути.

Галузі застосування

• Системи водопостачання та опалення: У побутових та промислових мережах для підключення кранів, фільтрів та насосів.
• Харчова промисловість: Для монтажу технологічних ліній, де важлива гігієнічність та стійкість до миючих розчинів.
• Хімічна промисловість: У трубопроводах для транспортування неагресивних та слабкоагресивних хімічних реагентів.
• Нафтогазова галузь: У допоміжних системах та лініях з низьким тиском.
• Пневматичні та гідравлічні системи: Для підключення обладнання та компонентів, що працюють на стисненому повітрі або мастилі.
• Машинобудування та виробництво обладнання: Як компонент для обв'язки різноманітних агрегатів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу багатьох хімічних речовин.
2. Довговічність та надійність: Вироби з нержавійки мають тривалий термін служби, зберігаючи свої механічні властивості.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі є гладкою, не має пор, що запобігає накопиченню бактерій та полегшує очищення.
4. Стійкість до температур: Матеріал зберігає міцність як при низьких, так і при високих температурах.
5. Міцність при високому тиску: Нержавіюча сталь здатна витримувати значні механічні навантаження та тиск.
6. Естетичний зовнішній вигляд: Фітинги мають привабливий зовнішній вигляд і не потребують додаткового покриття.
7. Добра зварюваність та оброблюваність: Сталь AISI 304 легко зварюється та піддається механічній обробці.
