Різьба довга приварна нержавіюча Ду8 (1/4"), н/ж сталь AISI304, L=50мм, BSPP, Class 150

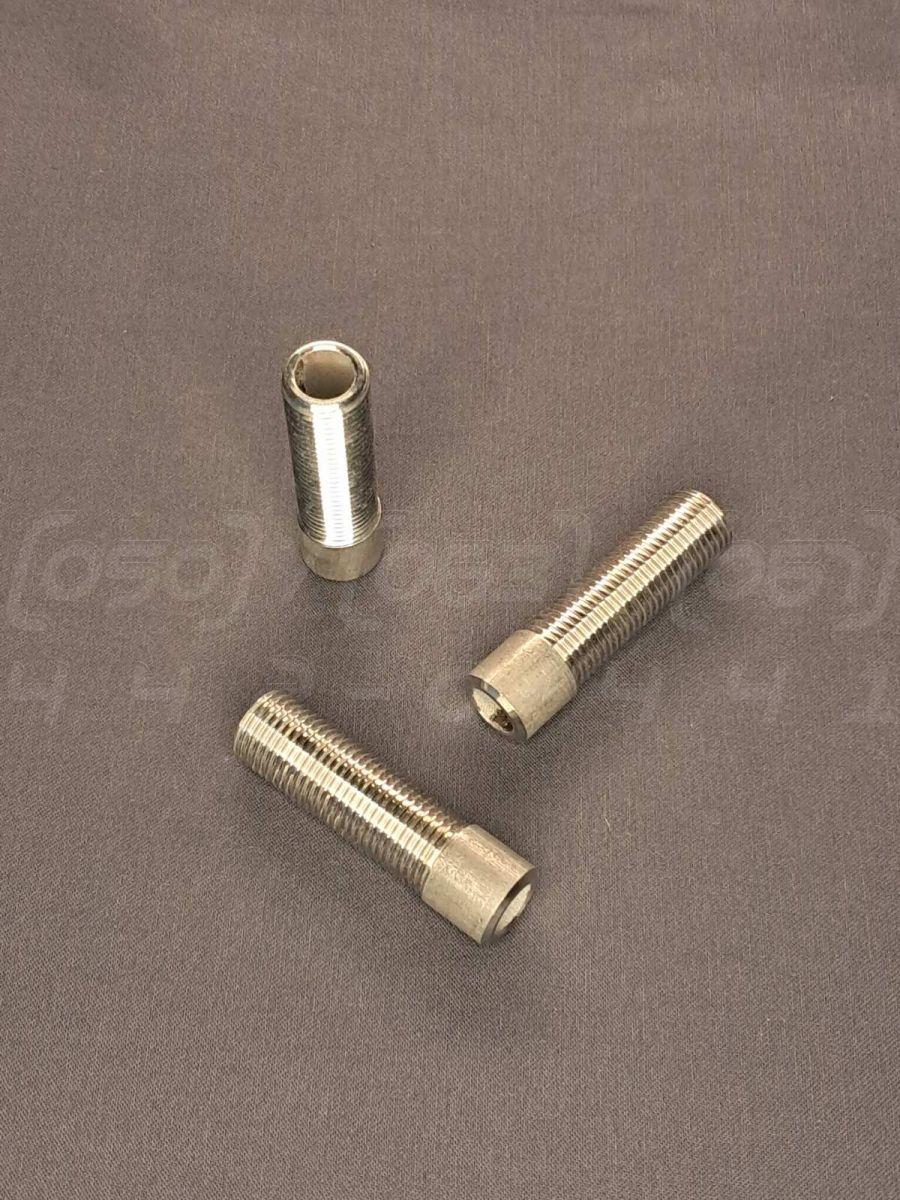

Різьба довга приварна нержавіюча Ду8 (1/4"), н/ж сталь AISI304 - це трубна заготовка у вигляді патрубка, один кінець якого призначений для приварювання до трубопроводу, а на іншому нарізана зовнішня трубна різьба. Цей фітинг використовується для створення надійного та розбірного переходу від приварної ділянки системи до різьбового обладнання. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304, що забезпечує довговічність та гігієнічність з'єднання.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду8 (DN8) або 1/4 дюйма.
2. Номінальний тиск (PN): Class 150, що підходить для систем з низьким та середнім тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, CF8).
4. Тип з'єднання: З одного боку – під приварку, з іншого – зовнішня різьба BSPP (G).
5. Робоча температура: Від -20°C до +220°C.
6. Загальна довжина (L): 50 мм.
7. Робоче середовище: Вода, пара, повітря, нафтопродукти, харчові продукти, слабоагресивні середовища.

Синоніми та альтернативні назви

• Ніпель приварний: Найбільш точний технічний термін, що використовується у проектній документації та каталогах.
• Згін-різьба: Поширена в монтажних колах назва, яка підкреслює наявність різьби на одному кінці. Термін "згін" тут використовується в ширшому сенсі, ніж класичний фітинг.
• Патрубок різьбовий приварний: Описова назва, яка точно передає конструкцію – патрубок з різьбою та кінцем під зварювання.
• Бочонок під приварку: Професійний сленг. За аналогією з фітингом "бочонок" (який має різьбу з двох сторін), цей термін позначає деталь з одним різьбовим та одним приварним кінцем.
• Різьбовий ввертиш під приварку: Синонім, що рідше використовується, та також описує функціональне призначення деталі.
• Weld nipple / Welding nipple: Міжнародні англомовні терміни, що часто зустрічаються в технічних специфікаціях імпортного обладнання.

Переваги різьби приварної

1. Створення міцного переходу: Дозволяє герметично та надійно з'єднати зварюваний трубопровід з різьбовою арматурою, такою як кульові крани, фільтри, клапани або манометри.
2. Висока герметичність: Приварний шов забезпечує монолітне з'єднання з трубою, що виключає протікання, що є критично важливим у системах під тиском.
3. Універсальність різьби: Стандартна трубна різьба BSPP сумісна з переважною більшістю фітингів та запірно-регулюючої арматури.
4. Спрощення монтажу та демонтажу: Дозволяє легко встановлювати та знімати обладнання для обслуговування або заміни, не розрізаючи трубопровід.
5. Довговічність та корозійна стійкість: Матеріал AISI 304 гарантує тривалий термін служби навіть при контакті з водою та іншими середовищами, запобігаючи утворенню іржі.
6. Зручність позиціонування: Довжина 50 мм дозволяє винести точку різьбового з'єднання на зручну відстань від основної труби або стіни, полегшуючи доступ.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості: Заміна нержавіючої сталі AISI 304 на дешевші аналоги, наприклад, AISI 201. Наслідки: Значне зниження корозійної стійкості, особливо у вологих умовах, що призводить до швидкої появи іржі та скорочення терміну служби фітинга.
• Зменшення загальної довжини виробу: Виробництво фітингів, коротших за стандартні 50 мм. Наслідки: Обмежує можливості монтажу, не дозволяє винести різьбове з'єднання на необхідну відстань, ускладнює роботу в обмежених умовах.
• Скорочення довжини нарізаної різьби: Зменшення кількості витків різьби на патрубку. Наслідки: Зменшується площа контакту з ущільнювачем та відповідною деталлю, що різко підвищує ризик протікання, особливо при вібраціях та перепадах тиску в системі.
• Зменшення товщини стінки: Використання для виготовлення фітинга труби з тоншою стінкою. Наслідки: Зниження механічної міцності, високий ризик деформації або зриву різьби при затягуванні, зменшення максимально допустимого робочого тиску.

Монтаж та експлуатація

• Підготовка: Перед зварюванням ретельно очистіть зварювані кромки фітинга та труби від бруду, мастила та оксидної плівки.
• Зварювання: Використовуйте аргонодугове зварювання (TIG) та присадний дріт, сумісний зі сталлю AISI 304 (наприклад, ER-308), для отримання якісного шва.
• Ущільнення різьбових з'єднань: На зовнішню різьбу BSPP намотайте ущільнювальний матеріал (ФУМ-стрічку, анаеробний герметик або сантехнічний льон з пастою) за напрямком різьби.
• Затягування: Затягуйте з'єднання за допомогою відповідного гайкового ключа, прикладаючи помірне зусилля, щоб забезпечити герметичність, але не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що трубопровід співвісний і не створює згинальних або розтягувальних навантажень на фітинг після монтажу.

• Плавне керування: Уникайте гідравлічних ударів у системі.
• Відповідність параметрів: Не експлуатуйте фітинг при тиску та температурі, що перевищують встановлені норми (Class 150, до 220°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте зварний шов та різьбове з'єднання на предмет витоків або ознак корозії.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
3. Неякісний монтаж: Погано виконаний зварний шов або неправильне ущільнення різьби є основною причиною витоків.
4. Абразивне зношування: Наявність у потоці твердих частинок може з часом пошкодити внутрішню поверхню фітинга.
5. Гальванічна корозія: Виникає при прямому контакті з фітингами з вуглецевої ("чорної") сталі у вологому середовищі.
6. Замерзання робочого середовища: Розширення льоду всередині фітинга може призвести до його розриву.

Галузі застосування

• Системи гарячого та холодного водопостачання
• Харчова промисловість (молокопроводи, пивоварні, лінії розливу)
• Фармацевтична та хімічна промисловість
• Системи опалення та теплові пункти
• Пневматичні та гідравлічні системи
• Монтаж технологічного обладнання та обв'язка ємностей
• Нафтогазова галузь

Переваги нержавіючої сталі

1. Стійкість до корозії: Головна перевага, що забезпечує довговічність у контакті з водою та багатьма хімічними речовинами.
2. Гігієнічність: Гладка, непориста поверхня перешкоджає накопиченню забруднень та розмноженню бактерій, що є критичним для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Зберігає механічні властивості в широкому діапазоні температур, від кріогенних до високих.
4. Естетичний зовнішній вигляд: Вироби не потребують фарбування чи захисних покриттів і зберігають привабливий вигляд протягом усього терміну служби.
5. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці без втрати якості.
