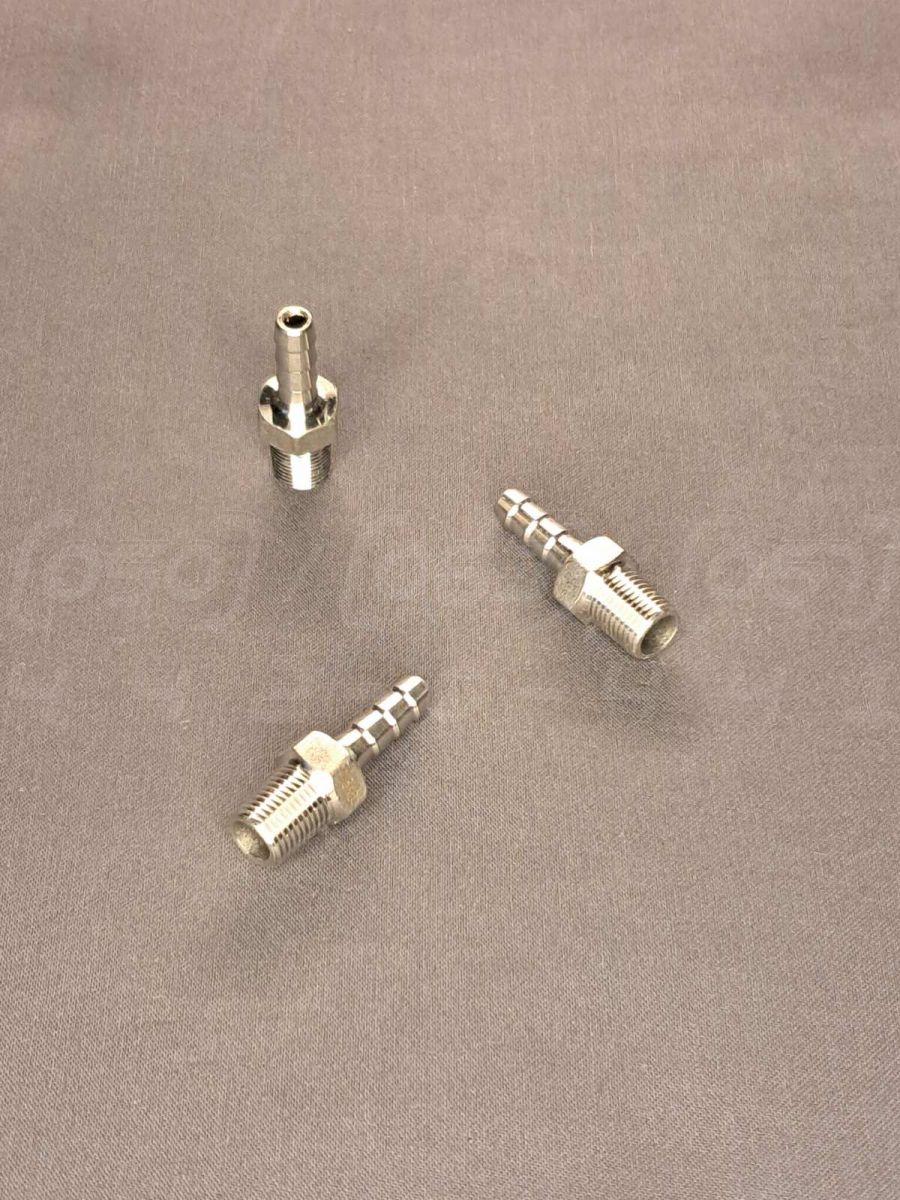

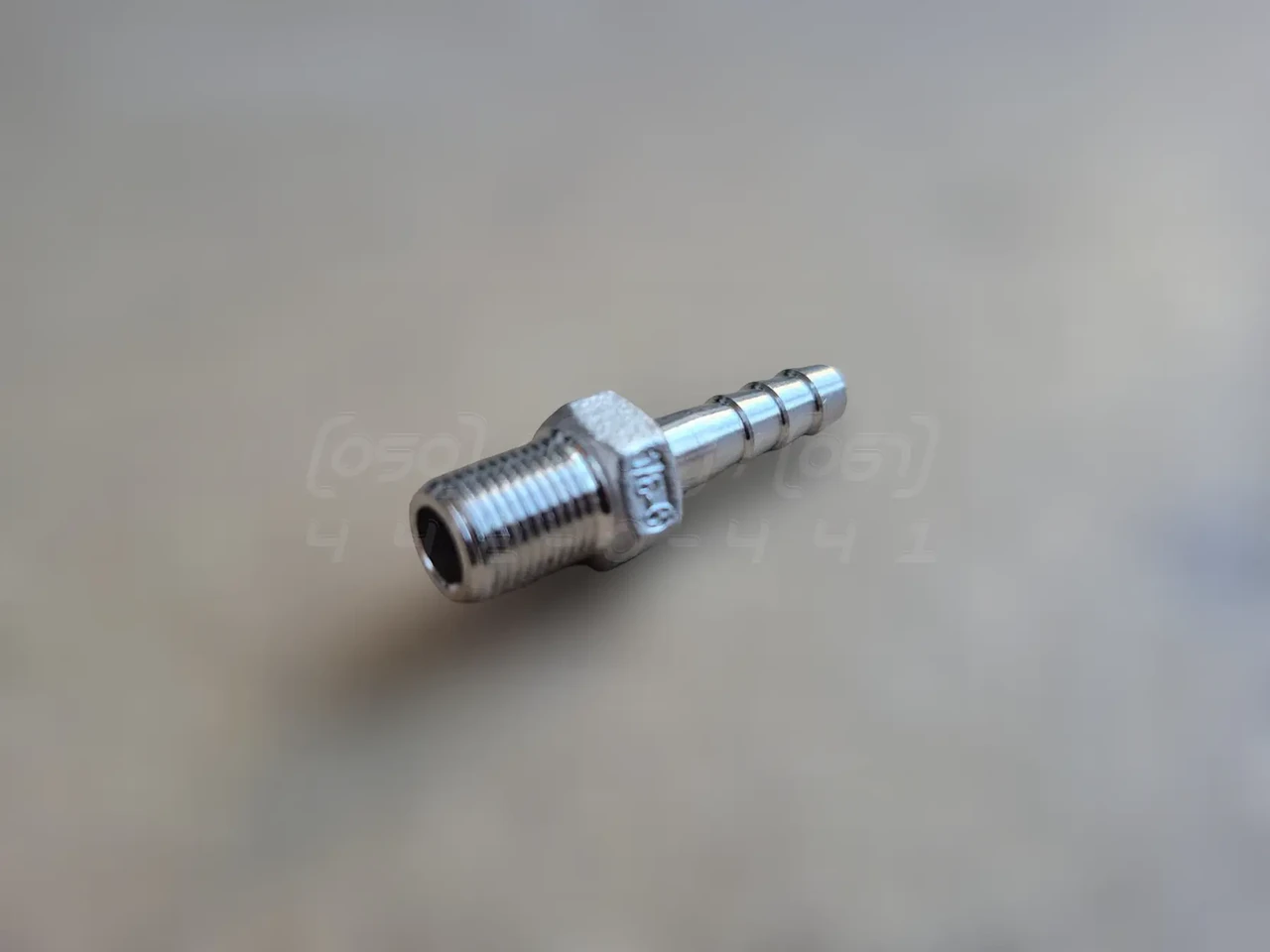

Штуцер шланговий різьбовий нержавіючий DN6 (1/8") зовн. різьба BSPP, н/ж сталь AISI304, ялинка 6 мм, Class 150

52 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Штуцер шланговий різьбовий нержавіючий DN6 (1/8") зовн. різьба BSPP, н/ж сталь AISI304, ялинка 6 мм, Class 150
Штуцер шланговий різьбовий нержавіючий DN6 (1/8") зовн. різьба BSPP, н/ж сталь AISI304, ялинка 6 мм, Class 150Готово до відправки
52 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Штуцер шланговий нержавіючий DN6 (1/8") - це фітинг для з'єднання гнучких шлангів з різьбовими елементами трубопроводу, виготовлений зі сталі марки AISI 304. Він забезпечує надійний перехід від стаціонарної трубної системи до гнучкого рукава.

Технічні характеристики

  1. Номінальний діаметр (DN/Ду): DN6 (відповідає умовному проходу 6 мм або 1/8 дюйма).
  2. Номінальний тиск (PN): Class 150 (приблизно PN20 або 20 бар), що підходить для більшості систем водопостачання та пневматики.
  3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), аналог 08Х18Н10, забезпечує високу корозійну стійкість у прісній воді, харчових та слабоагресивних середовищах.
  4. Тип з'єднання: З одного боку зовнішня трубна паралельна різьба (стандарт BSPP), з іншого – шлангове з'єднання "ялинка" під шланг із внутрішнім діаметром 6 мм.
  5. Робоча температура: Від -20°C до +220°C, що дозволяє використовувати фітинг у широкому діапазоні температурних режимів.
  6. Конструктивні особливості: Наявність шестигранника між різьбою та "ялинкою" для зручності монтажу за допомогою гайкового ключа.

Синоніми та альтернативні назви

  • Штуцер "ялинка": Технічна назва, що описує форму шлангового патрубка з характерними виступами для надійної фіксації шланга.
  • Фітинг "ялинка": Загальна назва для з'єднувальних деталей із таким типом патрубка.
  • Адаптер під шланг: Функціональна назва, що підкреслює роль деталі як перехідника між трубою та шлангом.
  • Шланговий адаптер: Аналогічно до попереднього, широко використовується в технічній документації.
  • Ніпель шланговий: Технічний синонім, що часто застосовується для різьбових з'єднувачів.
  • Хвостовик для шланга: Професійний сленг, що позначає кінцеву частину фітинга, на яку надягається шланг.
  • Шлангова надставка: Технічний термін, який також використовується для опису даного фітинга, підкреслюючи його функцію.

Переваги шлангового штуцера

  1. Надійність з'єднання: Конструкція "ялинка" з гострими гранями забезпечує міцне та герметичне утримання шланга, запобігаючи його зісковзуванню під тиском, особливо при використанні з хомутом.
  2. Універсальність застосування: Дозволяє легко та швидко з'єднувати гнучкі шланги з жорсткими трубопроводами, насосами, ємностями та іншим обладнанням.
  3. Простота та швидкість монтажу: Встановлення не вимагає спеціального обладнання, такого як зварювальний апарат; достатньо гайкового ключа та викрутки для затягування хомута.
  4. Висока герметичність: Паралельна зовнішня різьба (стандарт BSPP) у поєднанні з ущільнювальними матеріалами (ФУМ-стрічка, герметик) створює надійне та герметичне різьбове з'єднання.
  5. Багаторазове використання: З'єднання є розбірним, що дозволяє багаторазово від'єднувати та приєднувати шланг для обслуговування або модифікації системи.

Області застосування

  • Промислове обладнання та технологічні лінії
  • Нафтогазова промисловість
  • Хімічна промисловість
  • Харчова промисловість
  • Енергетика
  • Лабораторне обладнання
  • Системи водопостачання та опалення
  • Пневматичні та гідравлічні системи
  • Машинобудування

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі в більшості стандартних умов експлуатації, включаючи контакт з водою та парою.
  2. Довговічність та надійність: Матеріал має високу механічну міцність і зносостійкість, що забезпечує тривалий термін служби фітинга.
  3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі гладка, не має пор, що запобігає накопиченню бактерій та полегшує очищення.
  4. Стійкість до температур: AISI 304 зберігає свої властивості в широкому діапазоні температур.
  5. Міцність при високому тиску: Фітинги з нержавіючої сталі здатні витримувати значні навантаження без деформації.
  6. Естетичний зовнішній вигляд: Вироби мають привабливий металевий блиск і не вимагають додаткового покриття.
  7. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці та зварюванню за потреби.

Варіанти здешевлення та їх наслідки

  • Використання дешевшої сталі (марка AISI 201): Замість AISI 304 використовується сталь з меншим вмістом нікелю. Це призводить до значного зниження корозійної стійкості, особливо в умовах підвищеної вологості або контакту з агресивними речовинами, та ризику появи іржі.
  • Зменшення товщини стінок: Виробництво фітингів з тоншими стінками знижує витрату матеріалу, але одночасно зменшує механічну міцність та стійкість до тиску. Це може призвести до деформації або розриву штуцера при пікових навантаженнях.
  • Неякісна обробка "ялинки": Занадто гладкі або нечіткі виступи на патрубку погіршують зчеплення зі шлангом. В результаті шланг може зісковзнути під тиском, що призведе до витоку робочого середовища.
  • Неточне нарізання різьби: Економія на точності верстатів призводить до неякісної різьби, що ускладнює монтаж, може викликати "закушування" і не забезпечує належної герметичності з'єднання.

Монтаж та експлуатація

Рекомендації з монтажу:
  1. Підготовка: Перед встановленням переконайтеся, що різьба чиста і не має пошкоджень.
  2. Ущільнення різьбових з'єднань: Для забезпечення герметичності паралельної різьби BSPP обов'язково використовуйте відповідний ущільнювач, наприклад, ФУМ-стрічку, анаеробний герметик або сантехнічний льон.
  3. Фіксація шланга: Надягніть шланг на "ялинку" до упору. Для максимальної надійності закріпіть шланг на штуцері за допомогою черв'ячного або силового хомута відповідного розміру.
  4. Затягування: Вкручуйте штуцер за допомогою ключа за шестигранник, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
  5. Відсутність напружень: Переконайтеся, що шланг не створює згинальних або розтягувальних навантажень на фітинг.
Рекомендації з експлуатації:
  1. Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури (до +220°C) для цього виробу.
  2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304 та матеріалом шланга.
  3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот, що може призвести до точкової корозії.
  2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
  3. Абразивний знос: Використання в системах з абразивними частинками (пісок, шлам) може призвести до зносу внутрішніх поверхонь.
  4. Неякісний монтаж: Надмірне затягування може пошкодити різьбу, а відсутність або неправильне нанесення ущільнювача на різьбу BSPP призведе до витоків.
  5. Неправильний підбір хомута: Занадто слабкий або невідповідний за розміром хомут не зможе надійно зафіксувати шланг, створюючи ризик його зриву.
  6. Замерзання робочого середовища: Замерзання рідини всередині фітинга може викликати його розтріскування через розширення льоду.
Характеристики
Основні атрибути
Країна виробникКитай
Матеріал штуцераНержавіюча сталь
ПокриттяНержавіюча сталь
Умовний прохід6 мм
Тип приєднанняРізьбове
Діаметр різьблення1/8"Н
Робоче середовищеРідка середа, Неагресивна середа, Масло, Агресивне середовище, Вода, Газ, Пар, Повітря, Пароводяна суміш
Робочий тиск16 бар
Мінімальна температура робочого середовища-20 град.
Максимальна температура робочого середовища220 град.
КолірСірий
Гарантійний термін1 років
Функціональне призначенняДля насосів, Для лічильників води, Для баків та ємностей, Для шлангів
Користувальницькі характеристики
Тип різьбитруба BSP
