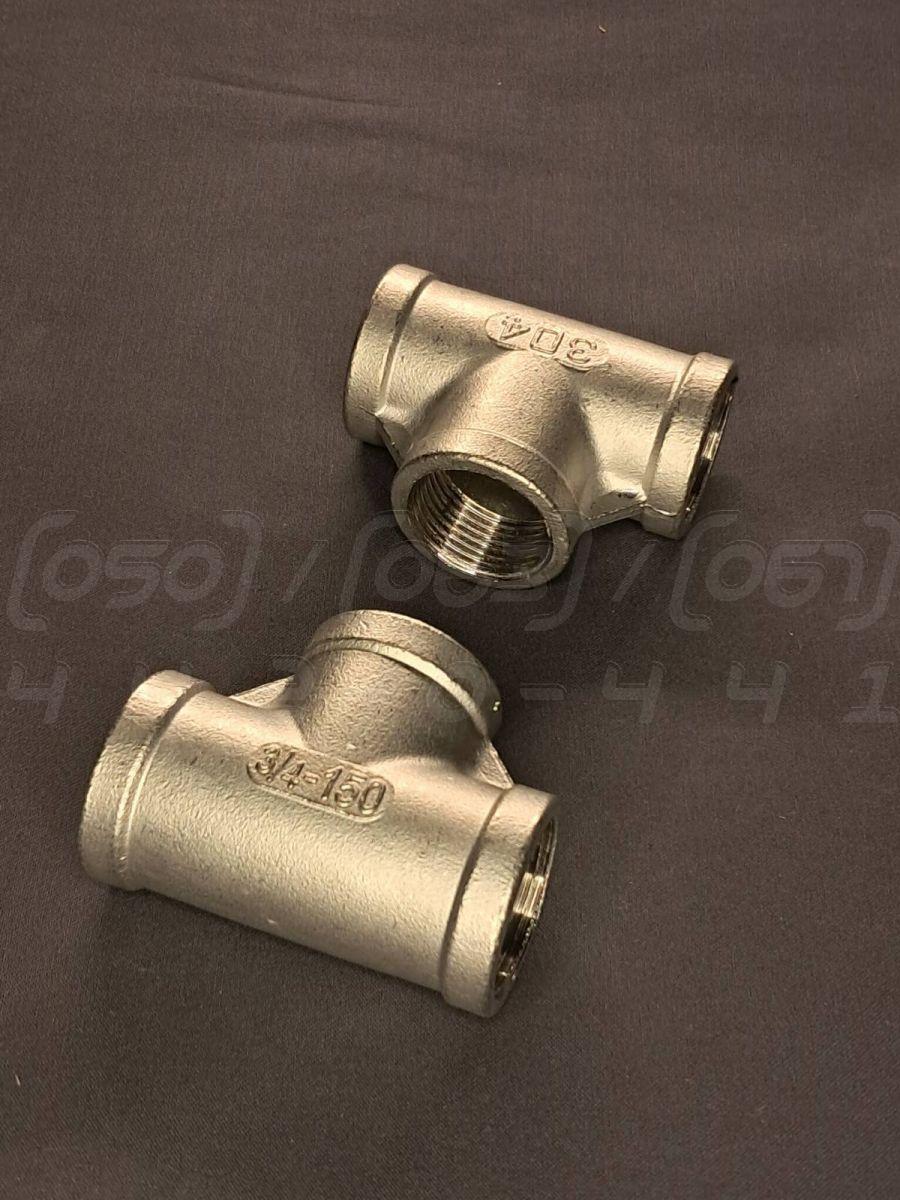

Трійник різьбовий нержавіючий DN20 (3/4") рівнопрохідний, н/ж сталь AISI304, PN10 (150 PSI), різьба BSPP

Трійник різьбовий нержавіючий DN20 (3/4") рівнопрохідний - це Т-подібний з'єднувальний фітинг з трьома внутрішніми різьбами, призначений для створення відгалуження від основної магістралі трубопроводу під кутом 90 градусів. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304, що забезпечує довговічність, надійність та гігієнічність у широкому спектрі застосувань.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20 (еквівалент Ду20 або 3/4" дюйма).
2. Номінальний тиск (PN): PN10 (розрахований на тиск до 10 бар або 150 PSI).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8).
4. Тип трійника: Рівнопрохідний, що означає однаковий діаметр всіх трьох отворів.
5. Тип з'єднання: Різьбове, з усіма трьома внутрішніми циліндричними різьбами стандарту BSPP (G).
6. Робоча температура: Від -40°C до +220°C, залежно від використовуваного ущільнювача та робочого середовища.

Синоніми та альтернативні назви

• Трійник різьбовий: Класична технічна назва, що вказує на тип з'єднання.
• Т-подібний фітинг: Технічний термін, що описує конструктивну форму виробу.
• Фітинг-розгалужувач: Загальна назва, що підкреслює функцію розділення потоку.
• Трійник нержавійка: Професійний сленг, що акцентує увагу на матеріалі.
• Трійник ВВВ (внутрішня-внутрішня-внутрішня): Технічне скорочення, що позначає наявність внутрішньої різьби на всіх трьох патрубках.

Переваги трійника різьбового

1. Простота та швидкість монтажу: Різьбове з'єднання не потребує зварювання та спеціального обладнання, що значно прискорює та здешевлює монтажні роботи.
2. Можливість багаторазового використання: Фітинг легко демонтується і може бути використаний повторно без втрати герметичності при заміні ущільнювача.
3. Висока герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує надійне та герметичне з'єднання.
4. Універсальність: Дозволяє створювати розгалуження трубопроводу в системах різного призначення, від побутових до промислових.
5. Компактність: Має невеликі габарити, що дозволяє використовувати його в умовах обмеженого простору.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість (молочна, пивоварна)
• Хімічна та фармацевтична промисловість
• Пневматичні та гідравлічні системи
• Нафтогазова промисловість
• Лабораторне обладнання
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох агресивних середовищ.
2. Довговічність та надійність: Фітинги з нержавіючої сталі мають тривалий термін служби, що перевищує 30-50 років.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з середовищем, що транспортується, що критично важливо для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Забезпечує надійність системи навіть при значних навантаженнях.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості: Застосування сталі з меншим вмістом легуючих елементів (хрому, нікелю) або переробленої сировини знижує корозійну стійкість і термін служби.
• Зменшення товщини стінок: Тонші стінки фітинга знижують його механічну міцність та стійкість до тиску, що може призвести до деформації або руйнування.
• Неякісне нарізання різьби: Відхилення від стандартів різьби (неправильний кут, крок, глибина) призводять до неможливості створення герметичного з'єднання та ризику зриву різьби при затягуванні.
• Використання лиття з дефектами: Наявність внутрішніх пор, раковин та інших ливарних дефектів послаблює конструкцію і може стати причиною витоків під тиском.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що торці труб рівні, без задирок, а різьба на відповідній частині чиста і не пошкоджена.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали, такі як ФУМ-стрічка, сантехнічна нитка або анаеробний герметик, сумісні з робочим середовищем.
3. Затягування: Затягуйте з'єднання за допомогою відповідного гайкового ключа, прикладаючи помірне зусилля, щоб не пошкодити різьбу та не деформувати фітинг.
4. Відсутність напружень: Монтуйте трійник так, щоб він не зазнавав згинальних або розтягувальних навантажень від трубопроводу.
5. Доступ для обслуговування: Забезпечте вільний доступ до з'єднання для можливості його огляду та, за потреби, демонтажу.
6. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для даного фітинга.
• Сумісність середовища: Переконайтесь, що робоче середовище є хімічно сумісним зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з частими перепадами температур та тиску.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Сталь AISI 304 не рекомендується для використання з сильними кислотами (наприклад, сірчаною) та хлоридними розчинами.
2. Гальванічна корозія: При контакті з фітингами з інших металів (наприклад, з вуглецевої сталі) у вологому середовищі може виникнути гальванічна корозія.
3. Неякісний монтаж: Неправильне ущільнення або надмірне затягування можуть призвести до витоків або пошкодження різьби.
4. Вібраційні навантаження: В системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути.
5. Замерзання робочого середовища: Замерзання води всередині фітинга може призвести до його руйнування через розширення льоду.
