Трійник різьбовий нержавіючий DN8 (1/4") рівнопрохідний, н/ж сталь AISI304, PN10 (150 PSI), різьба BSPP

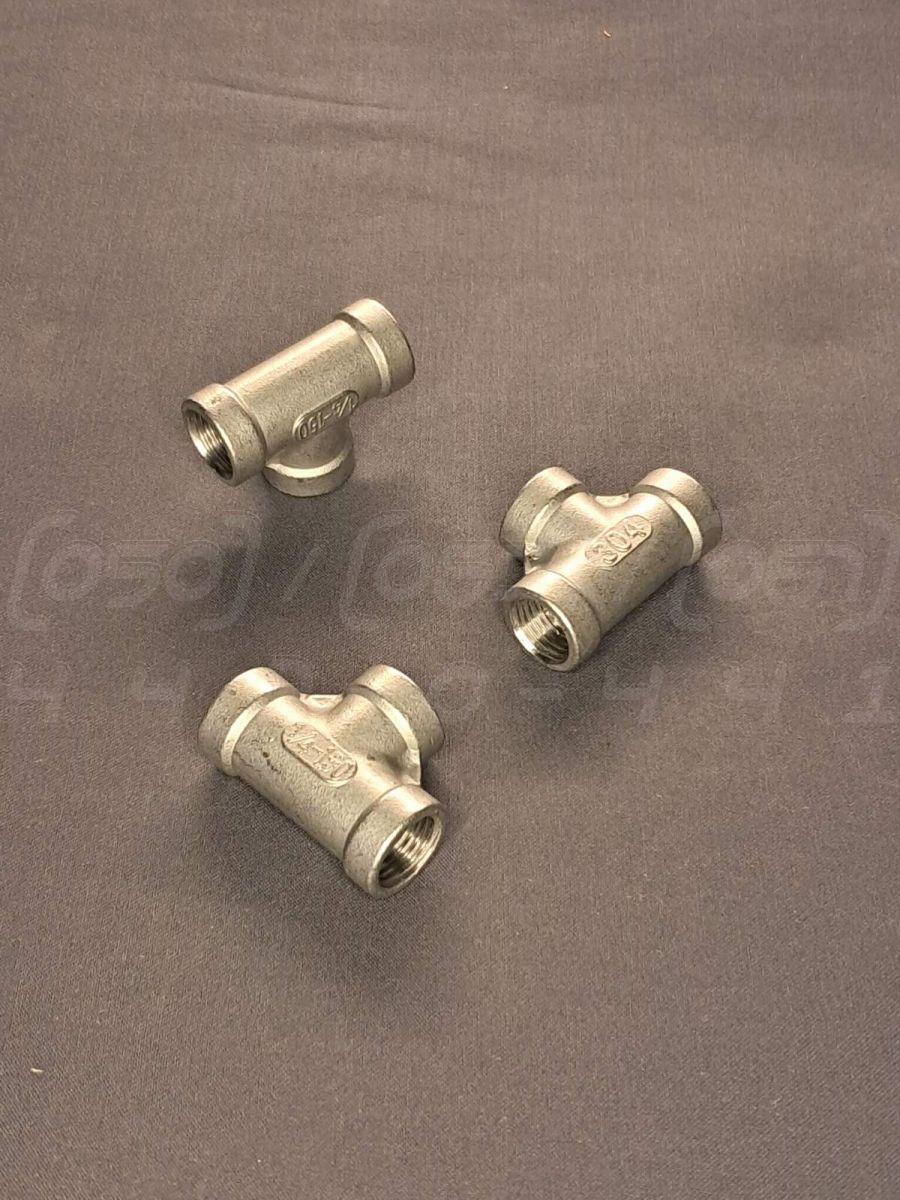

Трійник різьбовий нержавіючий DN8 (1/4") рівнопрохідний - це з'єднувальний фітинг, призначений для створення відгалуження трубопроводу під кутом 90 градусів. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 або 1/4" дюйма.
2. Номінальний тиск (PN): PN10 / 10 бар (приблизно 150 PSI).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналог 08Х18Н10, ливарний сплав CF8).
4. Тип з'єднання: Різьбове, внутрішня циліндрична різьба (ВР-ВР-ВР) стандарту BSPP.
5. Робоча температура: Від -20°C до +220°C.
6. Конструктивна особливість: Рівнопрохідний (усі три виходи мають однаковий діаметр).
7. Робоче середовище: Вода, пара, повітря, нафтопродукти, харчові рідини, слабоагресивні середовища.

Синоніми та альтернативні назви

• Трійник нержавіючий різьбовий: Найбільш точна технічна назва, що вказує на матеріал і тип з'єднання.
• Фітинг-трійник: Загальний технічний термін для з'єднувальних деталей даного типу.
• Трійник рівнопрохідний: Вказує на те, що всі три отвори фітинга мають однаковий діаметр.
• Трійник ВР-ВР-ВР: Технічне скорочення, що позначає наявність трьох виходів з внутрішньою різьбою.
• Трійник під різьбу: Розмовний термін, що використовується монтажниками для позначення різьбових фітингів.
• Трійник з нержавійки: Поширена сленгова назва, що підкреслює матеріал виробу.

Переваги Трійника

1. Створення відгалужень: Дозволяє легко та швидко організувати розгалуження трубопровідної системи під прямим кутом.
2. Простота конструкції: Суцільнолитий або зварний корпус забезпечує високу механічну міцність та надійність.
3. Універсальність з'єднання: Стандартна трубна різьба BSPP забезпечує сумісність із широким спектром труб та іншої арматури.
4. Компактні розміри: Ідеально підходить для використання в обмеженому просторі, де неможливо застосувати зварювання.
5. Легкість монтажу та демонтажу: Різьбове з'єднання не вимагає спеціального зварювального обладнання та дозволяє багаторазово використовувати фітинг.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість
• Хімічна та фармацевтична промисловість
• Пневматичні та гідравлічні системи
• Нафтогазова галузь
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 відмінно протистоїть окисленню та впливу багатьох хімічних речовин.
2. Довговічність та надійність: Забезпечує тривалий термін служби трубопровідної системи без необхідності частої заміни.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин та схвалений для використання у харчовій промисловості.
4. Стійкість до температур: Зберігає свої експлуатаційні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні механічні навантаження та тиск робочого середовища.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає свій вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинг у різні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Зовні схожа на AISI304, але містить менше нікелю та більше марганцю. Наслідок: значно нижча корозійна стійкість, швидке іржавіння у вологому середовищі.
• Зменшення товщини стінок: Знижує вагу та витрату матеріалу. Наслідок: падіння максимального робочого тиску (PN), зниження механічної міцності та ризик руйнування при гідроударі.
• Неякісне нарізання різьби: Використання зношеного інструменту для економії. Наслідок: неточна геометрія різьби, що призводить до ризику протікання, складності монтажу та ймовірності "закушування" (холодного зварювання) при затягуванні.
• Застосування сплавів з невідомим складом: Використання переробленого металу без належного контролю. Наслідок: непередбачувані хімічні та фізичні властивості, високий ризик передчасного виходу з ладу.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що торці труб рівні, без задирок, а різьба на трубі відповідає різьбі трійника.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальні матеріали, такі як ФУМ-стрічка або анаеробний герметик, для забезпечення герметичності.
3. Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для герметизації, але без ризику пошкодити різьбу або корпус фітинга.
4. Відсутність напружень: Монтуйте трійник так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

1. Відповідність параметрів: Не перевищуйте максимальні значення тиску (PN10) та температури (220°C), зазначені для цього виробу.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Різьбове заїдання (галінг): Характерно для нержавіючих сталей. Ризик знижується при використанні мастила або ФУМ-стрічки та плавного затягування.
2. Неправильний вибір матеріалу: Сталь AISI304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) або сильних неокислювальних кислот.
3. Перевищення робочих параметрів: Експлуатація при тиску вище PN10 або температурі вище 220°C може призвести до руйнування фітинга.
4. Вібрація: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути, що вимагатиме періодичного підтягування.
5. Неякісний монтаж: Надмірне зусилля при затягуванні може зірвати різьбу, а недостатнє — стати причиною протікання.
