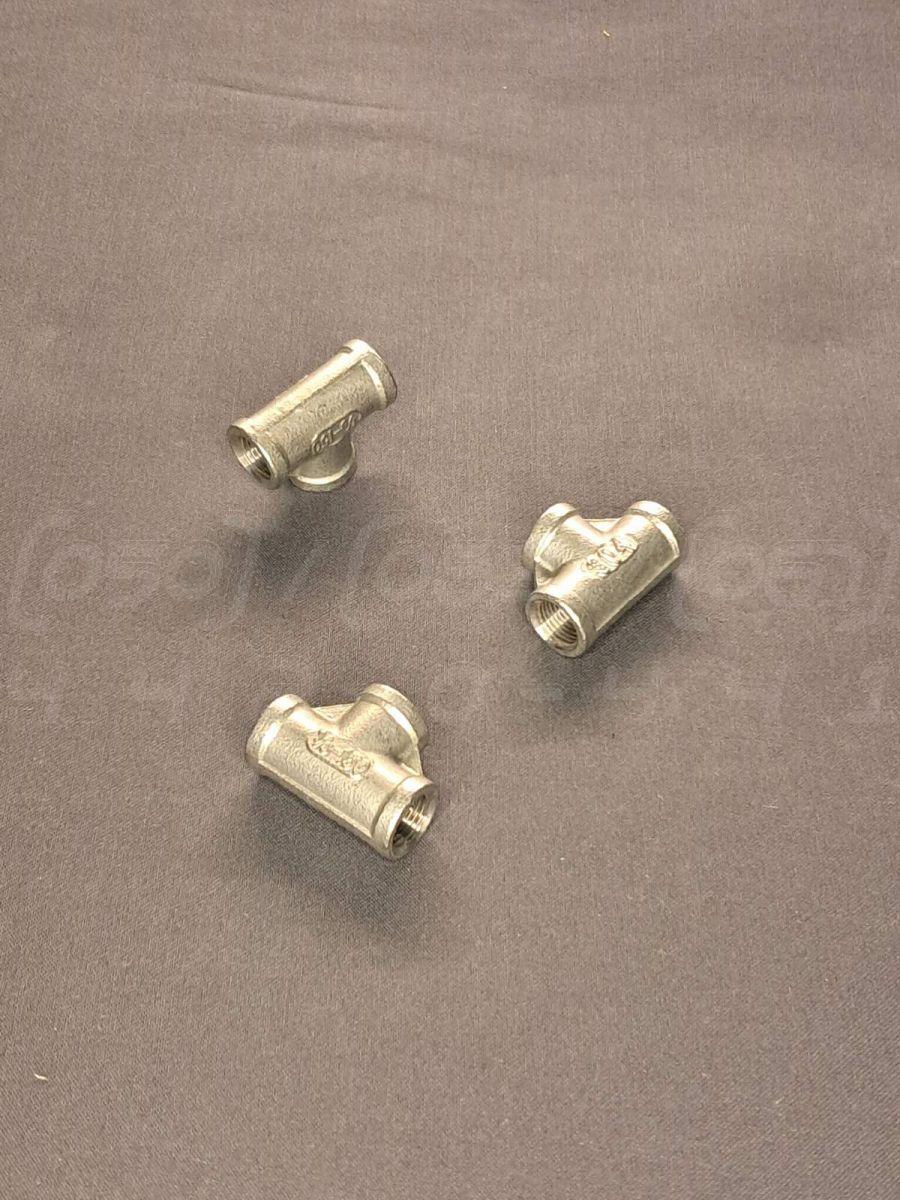

Трійник різьбовий нержавіючий DN6 (1/8") рівнопрохідний, н/ж сталь AISI304, PN10 (150 PSI), різьба BSPP
41 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Трійник різьбовий нержавіючий DN6 (1/8") рівнопрохідний – це з'єднувальний фітинг для трубопроводів, призначений для створення відгалуження від основної магістралі під кутом 90 градусів. Виготовляється з нержавіючої сталі марки AISI 304 (аналог 08Х18Н10), що забезпечує високу корозійну стійкість та довговічність.
Технічні характеристики
- Номінальний діаметр (DN/Ду): DN6 (відповідає умовному проходу 6 мм або 1/8 дюйма).
- Номінальний тиск (PN): PN10 (10 бар), що еквівалентно приблизно 150 PSI.
- Матеріал корпусу: Нержавіюча сталь AISI 304 (харчова нержавійка).
- Тип з'єднання: Різьбове, три внутрішні трубні циліндричні різьби (ВВВ) стандарту BSPP (G 1/8").
- Робоча температура: Від -40°C до +220°C, що дозволяє використання в системах з різними температурними режимами.
- Тип трійника: Рівнопрохідний, всі три отвори мають однаковий діаметр.
- Робоче середовище: Вода, пара, повітря, нафтопродукти, харчові рідини, слабоагресивні хімічні середовища.
Синоніми та альтернативні назви
- Фітинг-трійник: Технічний термін, що вказує на приналежність виробу до класу з'єднувальних деталей трубопроводу (фітингів).
- Трійник рівнопрохідний: Технічна назва, що підкреслює, що всі три патрубки мають однаковий діаметр.
- Трійник з внутрішньою різьбою (ВВВ): Назва, що деталізує тип приєднання – три однакові внутрішні різьбові отвори.
- Трійник муфтовий: Професійний термін, синонім різьбового з'єднання.
- Трійник-розгалужувач: Описує основну функцію – розгалуження потоку.
- Нержавіючий трійник: Загальна назва, що акцентує увагу на матеріалі виготовлення.
Переваги різьбового трійника
- Створення відгалужень: Дозволяє легко та швидко організувати додаткову гілку трубопроводу під прямим кутом.
- Простота монтажу та демонтажу: Різьбове з'єднання не вимагає зварювальних робіт, що значно спрощує встановлення та обслуговування системи.
- Висока герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка) забезпечує надійне та герметичне з'єднання.
- Компактність: Має невеликі габарити, що дозволяє використовувати його в умовах обмеженого простору.
- Універсальність: Підходить для застосування в різних галузях завдяки стійкості нержавіючої сталі AISI 304.
- Надійність: Литий корпус забезпечує високу механічну міцність та стійкість до тиску.
- Багаторазове використання: Фітинг можна демонтувати та використовувати повторно без втрати експлуатаційних якостей.
Галузі застосування
- Промислове обладнання та технологічні лінії
- Системи водопостачання та опалення
- Харчова промисловість
- Хімічна промисловість
- Нафтогазова промисловість
- Енергетика
- Лабораторне обладнання
- Пневматичні та гідравлічні системи
- Машинобудування
- Сільське господарство
Переваги нержавіючої сталі
- Висока корозійна стійкість: Нержавіюча сталь не піддається іржі при контакті з водою та багатьма хімічними речовинами.
- Довговічність та надійність: Матеріал стійкий до зносу, механічних пошкоджень та забезпечує тривалий термін служби виробів.
- Гігієнічність та екологічна безпека: AISI 304 є харчовою сталлю, не виділяє шкідливих речовин і легко очищується, що є критично важливим для харчової та фармацевтичної промисловості.
- Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
- Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
- Естетичний зовнішній вигляд: Вироби з нержавіючої сталі мають привабливий вигляд і не потребують додаткового покриття.
- Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.
Варіанти здешевлення та їхні наслідки
- Використання сталі марки AISI 201: Ця марка містить менше нікелю та більше марганцю, що робить її дешевшою, але значно знижує корозійну стійкість, особливо в умовах підвищеної вологості чи контакту з агресивними середовищами. Наслідки – поява іржі, скорочення терміну служби.
- Зменшення товщини стінок: Тонші стінки фітинга знижують його механічну міцність та максимальний робочий тиск. Наслідки – ризик деформації або руйнування при гідравлічних ударах чи перевищенні тиску.
- Низька якість нарізання різьби: Неточні або пошкоджені витки різьби ускладнюють монтаж і не дозволяють досягти герметичного з'єднання. Наслідки – протікання, необхідність надмірного використання ущільнювачів, ризик зриву різьби.
- Порушення технології лиття: Наявність внутрішніх порожнин, пор та інших дефектів у структурі металу знижує загальну міцність виробу. Наслідки – раптове руйнування фітинга під навантаженням.
Монтаж та експлуатація
Рекомендації щодо монтажу:- Підготовка трубопроводу: Переконайтеся, що труби мають рівний зріз та чисту різьбу, співвісні одна одній.
- Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали (ФУМ-стрічка, сантехнічна нитка, анаеробний герметик) для забезпечення герметичності.
- Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для герметизації, але без надмірного натягу, щоб не пошкодити різьбу.
- Відсутність напружень: Монтуйте трійник так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.
- Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.
- Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (PN10) та температури для даного фітинга.
- Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
- Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.
Можливі ризики та обмеження
- Корозія в агресивних середовищах: Сталь AISI 304 не є стійкою до хлоридів, сильних кислот та лугів. Неправильний вибір матеріалу може призвести до швидкої корозії.
- Гальванічна корозія: При з'єднанні нержавіючої сталі з іншими металами (наприклад, з оцинкованою або вуглецевою сталлю) у вологому середовищі може виникнути гальванічна корозія.
- Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може призвести до руйнування фітинга.
- Неякісний монтаж: Зрив різьби через надмірне зусилля при затягуванні або використання невідповідних ущільнювачів може стати причиною протікання.
- Замерзання робочого середовища: Якщо в якості робочого середовища використовується вода, її замерзання всередині трійника може призвести до його розриву через розширення льоду.
Характеристики
Основні | |
---|---|
Країна виробник | Китай |
Тип трійника | Рівнопрохідний |
Матеріал трійника | Нержавіюча сталь |
Покриття | Нержавіюча сталь |
Оцинкований трійник | Ні |
Умовний прохід | 6 мм |
Тип приєднання | Муфтове |
Діаметр різьблення горловини | 1/8"В |
Діаметр різьблення першого торця корпусу | 1/8"В |
Діаметр різьблення другого торця корпусу | 1/8"В |
Робоче середовище | Рідка середа, Неагресивна середа, Масло, Агресивне середовище, Вода, Газ, Пар, Повітря, Пароводяна суміш |
Робочий тиск | 10 бар |
Мінімальна температура робочого середовища | -40 град. |
Максимальна температура робочого середовища | 220 град. |
Вага | 0.011 кг |
Гарантійний термін | 1 років |
Діаметр першого торця корпусу | 6 мм |
Діаметр другого торця корпусу | 6 мм |
Діаметр горловини | 6 мм |
Діаметр виходів | 6 мм |
Кут нахилу | 90 град. |
Колір | Сірий |
Призначення | Водопровід внутрішній |
Користувальницькі характеристики | |
Тип різьби | труба BSP |
Інформація для замовлення
- Ціна: 41 ₴
