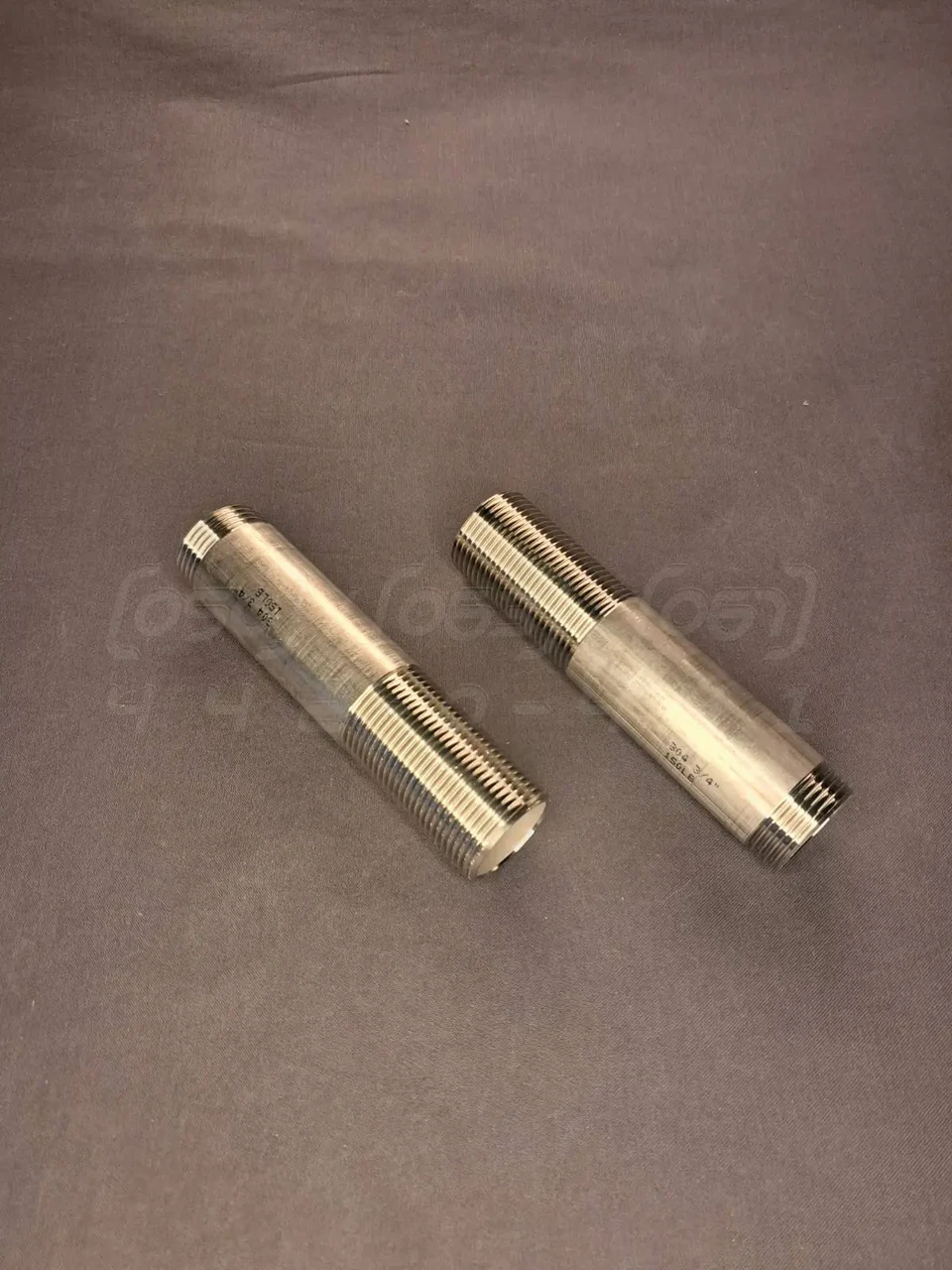

Згін різьбовий нержавіючий Ду20 (3/4") довгий, н/ж сталь AISI304, ГОСТ 8969, без комплекту, різьба BSPP

Згін нержавіючий довгий Ду 20 (3/4"), нержавіюча сталь AISI 304, без комплекту, ГОСТ 8969, BSPP, Class 150, ніпель трубний довгий, бочонок різьбовий довгий - це з'єднувальний фітинг, що є відрізком труби із зовнішньою циліндричною різьбою BSPP на обох кінцях. Призначений для створення роз'ємних з'єднань на прямих ділянках трубопроводів, коли жоден із елементів, що з'єднуються, не можна повернути. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20 або 3/4" дюйма.
2. Номінальний тиск (PN): до 1.6 МПа (16 бар), Class 150.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), аналог 08Х18Н10.
4. Тип з'єднання: Різьбове, зовнішня/зовнішня різьба (ЗР/ЗР).
5. Тип різьби: BSPP (Трубна циліндрична різьба).
6. Робоча температура: від -40°C до +220°C (залежно від ущільнювача).
7. Стандарт виготовлення: Аналог ГОСТ 8969-75.
8. Виконання: Довгий, без комплекту (муфта та контргайка купуються окремо).

Синоніми та альтернативні назви

• Згін довгий: Технічна назва, що вказує на конструктивну особливість – подовжений відрізок труби з різьбою на обох кінцях.
• Ніпель трубний довгий: Технічний синонім, що часто використовується для позначення деталей з двома зовнішніми різьбами.
• Бочонок різьбовий довгий: Сленгова та технічна назва, що описує форму фітинга, схожу на бочку, та його подовжене виконання.
• Трубна заготовка з різьбою: Описова назва, що підкреслює, що виріб є відрізком труби з нарізаною різьбою.
• Різьба-різьба (ЗР/ЗР): Технічне скорочення, що позначає тип з'єднання – зовнішня різьба / зовнішня різьба.

Переваги згону нержавіючого

1. Можливість монтажу в обмежених умовах: Дозволяє з'єднувати дві нерухомі ділянки трубопроводу без їх обертання.
2. Створення роз'ємного вузла: Забезпечує можливість легкого демонтажу ділянки системи для обслуговування, ремонту або заміни обладнання.
3. Висока міцність з'єднання: При правильному монтажі з використанням ущільнювальних матеріалів (льон, паста, ФУМ-стрічка) гарантує надійне та герметичне з'єднання.
4. Універсальність застосування: Підходить для систем водопостачання, опалення, пневматичних ліній та трубопроводів для транспортування різноманітних неагресивних середовищ.
5. Компенсація будівельних похибок: Довга різьба дозволяє регулювати відстань між елементами, що з'єднуються, компенсуючи невеликі неточності при прокладанні труб.
6. Простота монтажу: Для встановлення потрібен стандартний сантехнічний інструмент, що спрощує та прискорює процес складання.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, особливо у вологих середовищах та при контакті з агресивними речовинами, поява іржі, зменшення терміну служби.
• Зменшення товщини стінки: Виготовлення згону з труби з тоншою стінкою, ніж передбачено стандартом. Наслідки: Зниження механічної міцності, підвищений ризик деформації під час затягування та гідравлічних ударів.
• Неякісне нарізання різьби: Використання зношеного інструменту призводить до отримання різьби із задирками, рваними краями або неточними розмірами. Наслідки: Складнощі при монтажі, ризик "закушування" різьби, неможливість досягти герметичного з'єднання, необхідність докладати надмірних зусиль, що може пошкодити фітинг.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що різьби на згоні та відповідних деталях чисті, без бруду, металевої стружки та пошкоджень.
2. Використання ущільнювача: Нанесіть на зовнішню різьбу згону відповідний ущільнювальний матеріал (анаеробний герметик, ФУМ-стрічку, сантехнічний льон з ущільнювальною пастою).
3. Правильне затягування: Затягуйте з'єднання з помірним зусиллям, використовуючи відповідний гайковий ключ. Надмірне зусилля може призвести до деформації фітинга або зриву різьби.
4. Уникнення "закушування": Через в'язкість нержавіючої сталі різьба схильна до заїдання ("холодного зварювання"). Для запобігання цьому рекомендується використовувати спеціальні мастила або пасти та не проводити монтаж на високих швидкостях за допомогою електроінструменту.
5. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні, і монтаж фітинга не створює згинальних напружень у трубопроводі.

1. Сумісність із середовищем: Переконайтеся, що робоче середовище (вода, пара, газ, харчові продукти) сумісне з нержавіючою сталлю марки AISI 304.
2. Дотримання параметрів: Не перевищуйте максимально допустимі значення температури та тиску для даного фітинга.
3. Періодичний огляд: Регулярно перевіряйте різьбові з'єднання на предмет відсутності протікань, особливо в системах з частими перепадами температур та тиску.

Можливі ризики та обмеження

1. Заїдання різьби (холодне зварювання): Аустенітні сталі, включно з AISI 304, схильні до заїдання різьби під час монтажу через високий коефіцієнт тертя та пластичність. Це може зробити демонтаж неможливим без пошкодження деталей.
2. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна корозія, що прискорює руйнування менш стійкого металу.
3. Пошкодження при надмірному зусиллі: Застосування надлишкового моменту затягування може призвести до деформації тонкостінного фітинга або зриву витків різьби.
4. Негерметичність при неправильному ущільненні: Недостатнє або неправильно нанесене ущільнення є основною причиною протікання в різьбових з'єднаннях.
5. Не підходить для сильно агресивних середовищ: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів, сірчаної або соляної кислот, де потрібна сталь марки AISI 316.

Галузі застосування

• Системи водопостачання та опалення: Монтаж радіаторів, насосів, фільтрів та іншої арматури в житлових, комерційних та промислових будівлях.
• Харчова промисловість: Складання трубопровідних ліній для транспортування води, напоїв, молока та інших рідких харчових продуктів.
• Хімічна та фармацевтична промисловість: Для транспортування неагресивних та слабоагресивних рідин та газів.
• Пневматичні та гідравлічні системи: З'єднання елементів у системах, що працюють під тиском повітря або мастила.
• Сільське господарство: Монтаж систем поливу та ліній подачі рідких добрив.
• Машинобудування та приладобудування: Використання як з'єднувальних елементів у різних установках та агрегатах.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 відмінно протистоїть загальній, атмосферній та міжкристалітній корозії у більшості середовищ.
2. Довговічність та надійність: Вироби з нержавіючої сталі мають тривалий термін служби, зберігаючи свої експлуатаційні характеристики протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі є гладкою, не має пор, що перешкоджає розмноженню бактерій. Матеріал є хімічно інертним і не виділяє шкідливих речовин.
4. Стійкість до температур: Зберігає міцність та працездатність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Має хороші механічні властивості, що дозволяє використовувати її в системах з високим робочим тиском.
6. Естетичний зовнішній вигляд: Фітинги мають привабливий зовнішній вигляд і не потребують додаткового захисного покриття, що важливо для відкритих ділянок трубопроводів.
