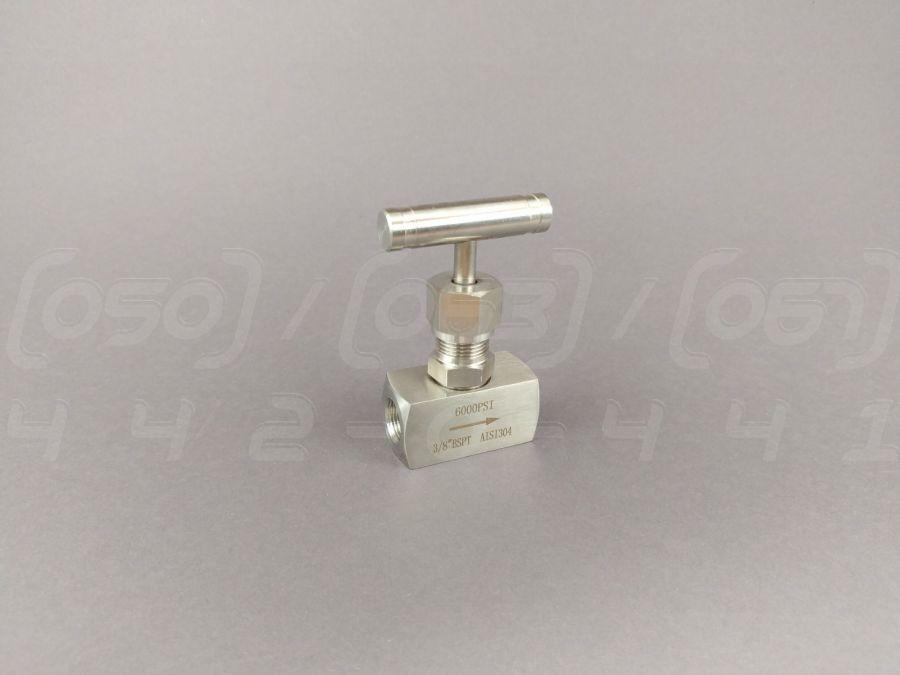

Вентиль голчастий різьбовий нержавіючий DN10 (3/8"), н/ж сталь AISI304, Ру400 (6000 PSI), до 300°C, BSPT

Вентиль голчастий різьбовий нержавіючий DN10 (3/8"), н/ж сталь AISI304, Ру400 - це запірно-регулююча арматура, призначена для точного контролю та плавного перекриття потоків рідких та газоподібних середовищ у системах високого тиску. Виготовляється з універсальної нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10, що відповідає умовному проходу Ду10 або 3/8 дюйма.
2. Номінальний тиск (PN/Ру): Ру400 (PN400), що еквівалентно 40 МПа або приблизно 6000 PSI, що дозволяє використовувати його в гідравлічних системах та лініях КВПіА.
3. Матеріал корпусу та основних деталей: Харчова нержавіюча сталь AISI304 (європейський аналог 1.4301, вітчизняний 08Х18Н10). Цей матеріал забезпечує добру корозійну стійкість у прісній воді, харчових продуктах та більшості органічних середовищ.
4. Матеріал ущільнення штока: Сальникове ущільнення з PTFE з додаванням вуглецю (графіту). Таке ущільнення має покращену термостійкість та зносостійкість порівняно зі стандартним фторопластом.
5. Тип приєднання: Різьбове (муфтове) з внутрішньою конічною трубною різьбою BSPT (British Standard Pipe Taper). Конічна різьба забезпечує первинне ущільнення за принципом "метал-по-металу".
6. Робоча температура: Діапазон температур від -40°C до +300°C. Верхня межа зумовлена застосуванням графітонаповненого ущільнення PTFE.
7. Керуючий елемент: Ручний, здійснюється за допомогою сталевого або алюмінієвого маховика для плавного та точного переміщення голчастого затвора.

Синоніми та альтернативні назви

• Кран голчастий - Найпоширеніший синонім, що часто використовується інженерами та монтажниками.
• Клапан голчастий - Технічно правильне найменування, яке підкреслює його замикаючу та регулюючу функцію.
• Дросельний вентиль - Назва, що акцентує увагу на здатності створювати гідравлічний опір для зниження витрати чи тиску.
• Кран тонкого регулювання - Професійний термін, що описує ключову перевагу – можливість прецизійного налаштування параметрів потоку.
• Вентиль високого тиску (ВТ) - Сленгова назва, що вказує на здатність працювати при тиску до 400 атмосфер.
• Клапан для КВПіА - Назва, що відображає одну з основних сфер застосування – обв'язку контрольно-вимірювальних приладів.
• 15нж67бк - Маркування за ГОСТ для схожих за конструкцією голчастих клапанів, часто використовується як узагальнена назва.

Переваги голчастого вентиля

1. Прецизійне регулювання потоку: Конусоподібний затвор (голка) дозволяє дуже точно дозувати робоче середовище, що є критично важливим для лабораторних та технологічних процесів.
2. Надійність при високих тисках: Конструкція корпусу та штока розрахована на роботу в системах з тиском до Ру400 (40 МПа).
3. Висока герметичність перекриття: Забезпечує надійне замикання потоку, мінімізуючи ризик протікання в закритому стані.
4. Довговічність при дроселюванні: На відміну від кульових кранів, голчасті вентилі спроектовані для тривалої роботи в частково відкритому положенні без пошкодження ущільнювальних поверхонь.
5. Компактність та простота монтажу: Невеликі габарити роблять його зручним для встановлення в обмеженому просторі, наприклад, на панелях приладів.
6. Широкий температурний діапазон: Використання сталі AISI304 та ущільнення PTFE з вуглецем дозволяє застосовувати вентиль у різних температурних умовах.
7. Ремонтопридатність: Проста конструкція дозволяє легко замінити сальникове ущільнення штока у разі його зносу.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI201 або AISI430: Ці марки значно дешевші за AISI304. Наслідки: Катастрофічне зниження корозійної стійкості. Сталь AISI201 схильна до іржавіння навіть у вологій атмосфері, а AISI430 нестійка до багатьох кислот і солей.
• Застосування ущільнення з чистого PTFE: Стандартний фторопласт без добавок дешевший. Наслідки: Максимальна робоча температура знижується до +150°C, падає стійкість до зносу та "холодної плинності" під тиском.
• Зменшення товщини стінок корпусу: Зниження металомісткості для економії. Наслідки: Падає реальний робочий тиск, вентиль стає крихким та небезпечним при експлуатації на граничних параметрах.
• Спрощена обробка голки та сідла: Відсутність полірування та точного притирання ущільнювальних поверхонь. Наслідки: Знижується клас герметичності, з'являються протікання, скорочується термін служби.

Монтаж та експлуатація

1. Очищення системи: Перед встановленням трубопровід має бути ретельно очищений від окалини, піску та інших сторонніх частинок.
2. Напрямок потоку: Рекомендується встановлювати вентиль так, щоб потік робочого середовища подавався "під голку" (вхід знизу сідла). Це знижує ерозійний знос голки та полегшує роботу.
3. Ущільнення різьби: Для конічної різьби BSPT обов'язкове використання ущільнювальних матеріалів (анаеробний герметик, ФУМ-стрічка, сантехнічна нитка) для забезпечення повної герметичності з'єднання.
4. Правильне затягування: Затягувати з'єднання слід за допомогою двох ключів, один з яких фіксує корпус вентиля від провертання. Не докладати надмірних зусиль.
5. Уникнення напружень: Трубопровід має бути змонтований без перекосів та механічних напружень, що передаються на корпус арматури.
6. Доступ для керування: Встановлювати вентиль у місці, що забезпечує вільний доступ до маховика для керування та обслуговування.

1. Плавне керування: Відкриття та закриття проводити плавно, без використання важелів та ударного інструменту, щоб уникнути гідроударів.
2. Дотримання параметрів: Не перевищувати максимальний робочий тиск Ру400 та температуру 300°C.
3. Сумісність середовища: Переконатися, що робоче середовище сумісне зі сталлю AISI304 та ущільненням PTFE+графіт. Не використовувати в хлоровмісних та кислотних середовищах.
4. Періодичний огляд: Регулярно перевіряти на відсутність витоків. При появі течі по штоку акуратно підтягнути сальникову гайку.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не підходить для морської води, соляних розчинів та багатьох кислот. У таких середовищах відбудеться швидка корозія.
2. Перевищення робочих параметрів: Експлуатація при тиску вище 40 МПа може призвести до руйнування корпусу.
3. Абразивне зношування: Не призначений для середовищ із твердими частинками (пісок, окалина), які можуть пошкодити ущільнювальну пару "голка-сідло".
4. Кавітація: При дроселюванні рідин з великим перепадом тиску може виникнути кавітація, що руйнує внутрішні компоненти.
5. Неякісний монтаж: Неправильне ущільнення конічної різьби BSPT є частою причиною протікання.
6. Замерзання середовища: Замерзання води всередині корпусу може призвести до його розриву.
7. Обмежена пропускна здатність: Вентиль створює високий гідравлічний опір і не підходить для завдань, де потрібен повнопрохідний потік.

Галузі застосування

• Загальнопромислові застосування: Системи подачі стисненого повітря, води, пари, гідравлічних масел.
• Харчова та фармацевтична промисловість: Лінії дозування інгредієнтів, відбору проб, де важлива гігієнічність сталі AISI304.
• Системи КВПіА: Встановлення на лініях перед манометрами, датчиками тиску для їх безпечного відключення та обслуговування.
• Гідравлічні стенди та обладнання: Точне керування потоками в гідравлічних контурах.
• Лабораторії: Використання в установках, де не потрібна стійкість до агресивних хімікатів.
• Машинобудування: Вбудовування в гідравлічні та пневматичні системи верстатів та обладнання.

Переваги нержавіючої сталі AISI304

1. Добра корозійна стійкість: Стійка до впливу прісної води, атмосферних опадів, харчових кислот та лужних розчинів.
2. Висока міцність та пластичність: Забезпечує надійність та довговічність виробів, що працюють під тиском.
3. Гігієнічність: Гладка непориста поверхня легко очищується і не сприяє розмноженню бактерій, що робить її стандартом для харчової промисловості.
4. Естетичний зовнішній вигляд: Зберігає привабливий вигляд протягом тривалого часу, не вимагаючи додаткового покриття.
5. Універсальність та доступність: Є однією з найпоширеніших і доступних марок нержавіючої сталі.
