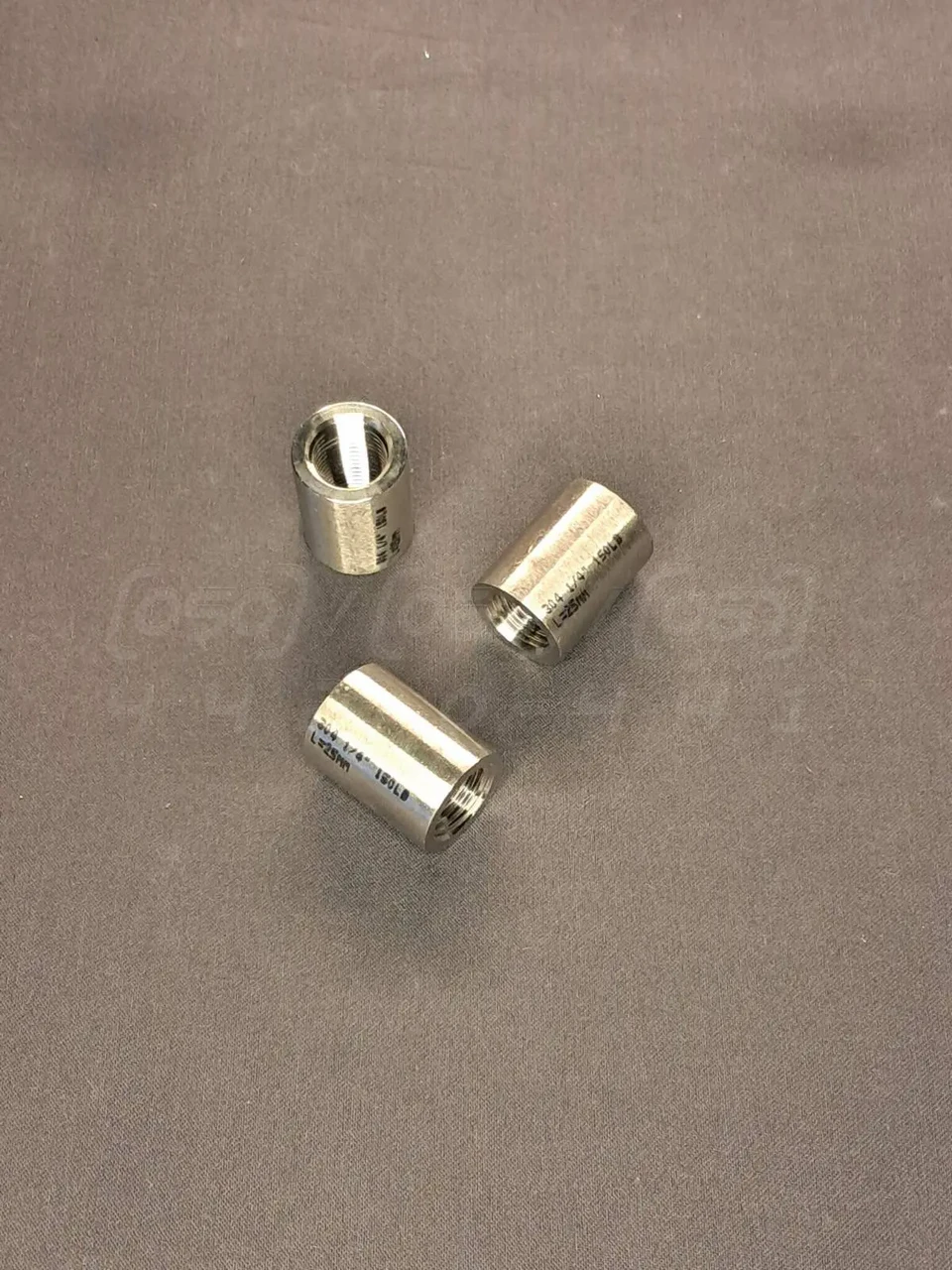

Муфта різьбова нержавіюча DN8 (1/4") пряма, н/ж сталь AISI304, BSPP, Class 150, повністю прорізана

Муфта пряма різьбова Ду 8 (1/4") з нержавіючої сталі AISI304, повністю прорізана (згонова), BSPP, Class 150, муфта-бочонок, ГОСТ 8966, DIN 2986 - це з'єднувальний фітинг у вигляді циліндра з внутрішньою суцільною різьбою, призначений для прямого та надійного з'єднання двох ділянок трубопроводу однакового діаметра. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 або Ду 8 (1/4" дюйма).
2. Номінальний тиск (PN): Class 150, що відповідає тиску до 16 бар (PN16).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове, внутрішня/внутрішня (ВР/ВР).
5. Тип різьби: BSPP (G), трубна циліндрична.
6. Особливість конструкції: Повністю прорізана (наскрізна різьба), що дозволяє використовувати муфту як згонову для зручності монтажу та демонтажу.
7. Робоча температура: Від -20°C до +220°C.
8. Стандарти: Відповідає ГОСТ 8966-75 та DIN 2986.

Синоніми та альтернативні назви

• Муфта-бочонок: Технічна назва, що описує характерну циліндричну, трохи опуклу форму фітинга.
• З'єднувальна муфта: Загальний технічний термін, який точно описує основну функцію виробу – з'єднання труб.
• Різьбовий фітинг: Широкий технічний термін, що вказує на приналежність до класу з'єднувальних деталей з різьбою.
• Згонова муфта: Професійний сленг, що підкреслює ключову особливість – наявність наскрізної різьби, що дозволяє "зганяти" фітинг по трубі з довгою різьбою.
• Прямий з'єднувач: Технічний синонім, який акцентує увагу на тому, що муфта з'єднує труби по прямій лінії без зміни напрямку.

Переваги муфти різьбової

1. Простота та швидкість монтажу: Різьбове з'єднання не вимагає зварювання, що значно спрощує та прискорює встановлення.
2. Надійність та герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) забезпечує довговічне та герметичне з'єднання.
3. Розбірна конструкція: Дозволяє легко демонтувати ділянку трубопроводу для обслуговування, ремонту чи модифікації системи.
4. Універсальність: Підходить для з'єднання труб, згонів, ніпелів та іншої запірної або регулюючої арматури з відповідною зовнішньою різьбою.
5. Функціональність згонової муфти: Наскрізна різьба дозволяє повністю накрутити муфту на трубу з довгою різьбою, що є незамінним при монтажі у важкодоступних місцях або при з'єднанні двох нерухомих труб.
6. Висока механічна міцність: Конструкція з нержавіючої сталі забезпечує стійкість до механічних навантажень та вібрацій.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (AISI 201): Значно знижується корозійна стійкість, особливо у вологих середовищах або при контакті з агресивними речовинами. Це призводить до швидкого іржавіння та руйнування фітинга.
• Зменшена товщина стінки: Знижується механічна міцність та максимальний робочий тиск. Муфта стає більш вразливою до гідроударів та механічних пошкоджень.
• Довжина муфти, коротша за стандартну: Економія матеріалу призводить до зменшення площі контакту різьби. Таке з'єднання менш надійне, гірше витримує навантаження та підвищує ризик протікання.
• Неякісне нарізання різьби: Різьба із задирками або неточними розмірами ускладнює монтаж, може пошкодити різьбу на відповідній деталі та не забезпечує належної герметичності.

Монтаж та експлуатація

1. Підготовка: Переконайтеся, що різьби на трубах та муфті чисті, без пошкоджень та задирок.
2. Ущільнення: На зовнішню різьбу труби нанесіть ущільнювальний матеріал (стрічка ФУМ, сантехнічна нитка або анаеробний герметик), сумісний з робочим середовищем.
3. Напрямок потоку: Для прямих муфт напрямок потоку не має значення.
4. Затягування: Затягуйте з'єднання за допомогою відповідного трубного ключа, прикладаючи помірне зусилля, щоб не зірвати різьбу.
5. Відсутність напружень: Монтуйте трубопровід так, щоб на муфту не діяли згинальні або розтягувальні навантаження.

1. Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску та температури, що вказані для Class 150 та сталі AISI 304.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот.
2. Перетягування різьби: Надмірне зусилля при монтажі може пошкодити або зірвати різьбу, що призведе до втрати герметичності.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути гальванічна корозія.
4. Неправильне ущільнення: Використання невідповідного або неякісного ущільнювача є частою причиною протікання.
5. Замерзання робочого середовища: Як і в будь-якій металевій арматурі, замерзання рідини всередині може призвести до руйнування корпусу муфти.

Галузі застосування

• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Харчова промисловість: Для транспортування води, напоїв, мийних розчинів.
• Хімічна промисловість: У трубопроводах для помірно агресивних середовищ, сумісних зі сталлю AISI 304.
• Нафтогазова галузь: У допоміжних системах, лініях подачі стисненого повітря та гідравліки.
• Пневматичні та гідравлічні системи: Для з'єднання елементів обладнання.
• Машинобудування та приладобудування: В якості надійного з'єднувального елемента.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Забезпечує тривалий термін служби в більшості промислових та побутових середовищ.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не вступає в реакцію з харчовими продуктами та питною водою, що підтверджено гігієнічними сертифікатами.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні робочі тиски.
6. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну експлуатації.
7. Добра оброблюваність: Матеріал легко піддається механічній обробці, що забезпечує високу якість різьби.
