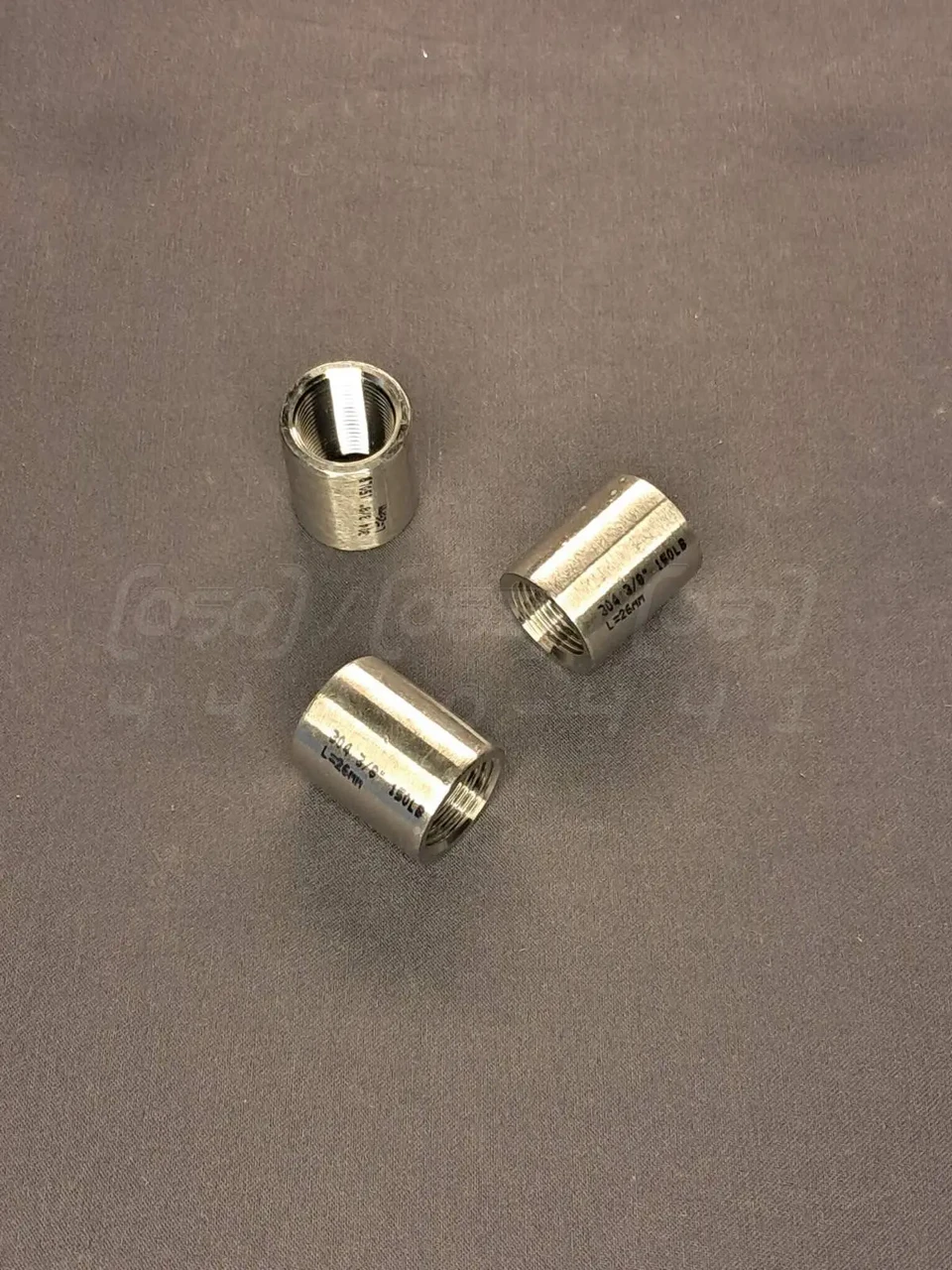

Муфта різьбова нержавіюча DN10 (3/8") повністю прорізана, н/ж сталь AISI304, BSPP, Class 150, ГОСТ 8966

Муфта пряма різьбова Ду 10 (3/8") з нержавіючої сталі AISI304 - це з'єднувальний фітинг циліндричної форми з внутрішньою трубною різьбою, призначений для створення міцного та герметичного з'єднання двох ділянок трубопроводу однакового діаметра. Виготовляється з нержавіючої сталі марки AISI304 (аналог 08Х18Н10), що забезпечує відмінну корозійну стійкість у більшості промислових та побутових середовищ.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 або 3/8" дюйма.
2. Номінальний тиск (PN): Class 150, що відповідає робочому тиску до 1.6 МПа (16 бар) або 150 PSI.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8), що є універсальним та найбільш поширеним сплавом для трубопровідної арматури.
4. Тип з'єднання: Різьбове, внутрішня циліндрична трубна різьба BSPP (G).
5. Виконання: Повністю прорізана (згінна), що забезпечує максимальну довжину різьбового контакту та підвищену надійність з'єднання.
6. Стандарти: Конструкція та розміри відповідають ГОСТ 8966-75 та DIN 2986.
7. Робоча температура: Діапазон від -20°C до +220°C, залежно від ущільнювального матеріалу, що використовується.

Синоніми та альтернативні назви

• Муфта-бочонок: Поширена сленгова назва, яку фітинг отримав за свою зовнішню форму, що нагадує маленький бочонок. Часто так називають муфти, виготовлені з відрізка товстостінної труби.
• З'єднувальна муфта: Загальний технічний термін, що точно описує основну функцію фітинга – з'єднання двох елементів трубопроводу.
• Згінна муфта: Технічний термін, який може застосовуватися до даної муфти, оскільки її конструкція з повною різьбою дозволяє використовувати її у складі "згону" для монтажу нерухомих ділянок труб.
• Пряма муфта: Офіційна назва за ГОСТ 8966-75, яка вказує на те, що фітинг з'єднує труби однакового діаметра без переходу.
• Фітинг різьбовий: Узагальнена назва для всіх з'єднувальних деталей трубопроводу, що мають різьбу.
• Нержавіючий бочонок: Спрощена розмовна назва, що підкреслює ключові характеристики – матеріал та форму.

Переваги різьбової муфти

1. Простота та швидкість монтажу: Не вимагає застосування зварювання, що значно спрощує та прискорює процес встановлення, а також дозволяє проводити роботи без спеціального обладнання.
2. Висока герметичність з'єднання: При правильному монтажі з використанням якісних ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує надійне та довговічне герметичне з'єднання.
3. Універсальність застосування: Підходить не тільки для з'єднання труб, але й для монтажу різноманітної арматури: кранів, клапанів, фільтрів та інших компонентів системи.
4. Відмінна корозійна стійкість: Матеріал AISI304 забезпечує чудовий захист від корозії в контакті з водою, парою, харчовими продуктами та слабоагресивними хімічними середовищами.
5. Можливість багаторазового використання: На відміну від зварних або прес-з'єднань, різьбову муфту можна легко демонтувати та використовувати повторно без втрати функціональності.
6. Збереження структури металу: Монтаж без зварювання виключає термічний вплив на труби, зберігаючи їх первинні властивості міцності та антикорозійні властивості.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: AISI 201 значно дешевша, але містить менше нікелю та хрому, що різко знижує корозійну стійкість. Наслідки: швидка поява іржі, особливо у вологому середовищі, скорочення терміну служби, втрата естетичного вигляду.
• Зменшення товщини стінки: Виробництво муфти з більш тонкостінної труби знижує її вагу та вартість. Наслідки: падіння механічної міцності, ризик деформації або тріщини при затягуванні, зниження максимального робочого тиску.
• Зменшення довжини муфти: Виготовлення фітинга коротшим, ніж передбачено стандартами ГОСТ або DIN, економить матеріал. Наслідки: зменшується кількість витків різьби в зачепленні, що послаблює з'єднання та багаторазово підвищує ризик протікання під тиском.
• Низька якість обробки різьби: Використання зношеного інструменту або порушення технології нарізання призводить до неточної геометрії та високої шорсткості різьби. Наслідки: складність монтажу, ризик "закушування" різьби, неможливість досягти герметичності.

Монтаж та експлуатація

1. Підготовка: Переконайтеся, що різьби на трубі та муфті чисті, без пошкоджень, бруду та металевої стружки.
2. Ущільнення: На зовнішню різьбу труби нанесіть відповідний ущільнювальний матеріал (наприклад, ФУМ-стрічку або анаеробний герметик), намотуючи його за напрямком різьби.
3. Збірка: Накрутіть муфту на трубу вручну до упору, після чого використовуйте трубний ключ для фінального затягування.
4. Затягування: Затягуйте з'єднання на 1.5-2 оберти після ручного накручування. Уникайте надмірного зусилля, щоб не пошкодити різьбу.
5. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і не створюють згинальних навантажень на фітинг.

1. Відповідність параметрам: Не допускайте перевищення максимальних значень тиску та температури, встановлених для Class 150.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304. Уникайте використання в середовищах з високим вмістом хлоридів.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або частими перепадами температур.

Можливі ризики та обмеження

1. "Закушування" різьби: Нержавіюча сталь схильна до заїдання (холодного зварювання) при монтажі без змащення.
2. Вібраційне навантаження: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути та втратити герметичність.
3. Неправильний вибір ущільнювача: Використання ущільнювача, несумісного з робочим середовищем або температурою, призведе до його руйнування та витоку.
4. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна корозія.
5. Хлоридна корозія: Сталь AISI304 не рекомендується для постійного контакту з солоною водою та іншими хлоридовмісними середовищами.

Галузі застосування

• Харчова промисловість: Трубопроводи для води, напоїв, молока, миючих розчинів.
• Системи водопостачання та опалення: Монтаж трубопроводів гарячої та холодної води, систем опалення.
• Хімічна промисловість: Для транспортування слабоагресивних розчинів, кислот та лугів.
• Фармацевтика: У системах для допоміжних рідин, де не вимагається стерильність класу AISI316L.
• Загальнопромислові застосування: Пневматичні системи, гідравлічні лінії низького тиску.

Переваги нержавіючої сталі

1. Корозійна стійкість: Основна перевага, що забезпечує довговічність у більшості експлуатаційних середовищ.
2. Гігієнічність: Гладка непориста поверхня перешкоджає скупченню бактерій, що критично важливо для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Високі механічні властивості гарантують надійну роботу під тиском та при механічних навантаженнях.
4. Термостійкість: Зберігає свої експлуатаційні властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Не потребує фарбування, не тьмяніє та зберігає привабливий вигляд протягом усього терміну служби.
