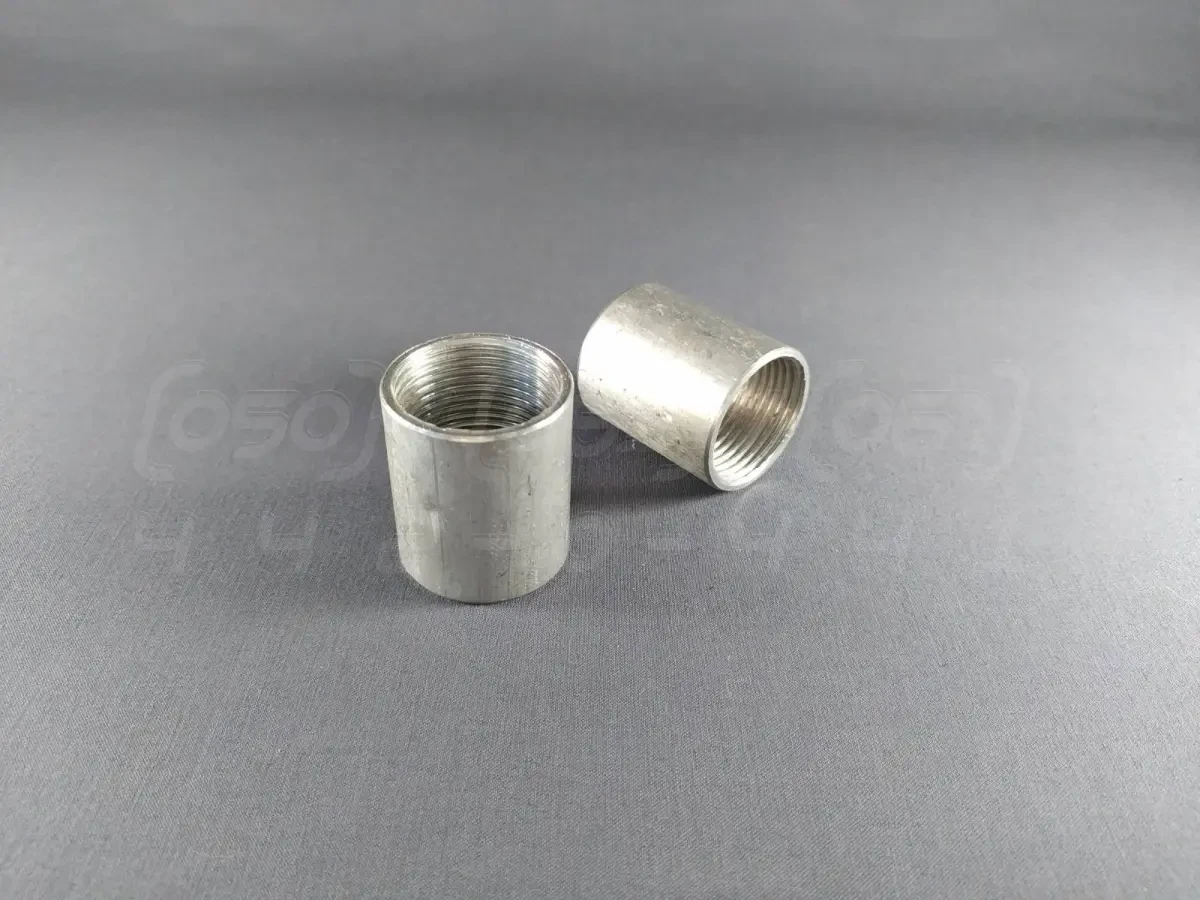

Муфта різьбова нержавіюча DN25 (1") згінна, н/ж сталь AISI304, Class 150, BSPP, ГОСТ 8966, з труби

Муфта пряма різьбова згінна DN25 (1") з нержавіючої сталі AISI304 - це з'єднувальний фітинг, виготовлений з нержавіючої труби і призначений для створення надійних роз'ємних з'єднань на прямих ділянках трубопроводів. Виготовляється з корозійностійкої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25 або 1" (один дюйм).
2. Номінальний тиск (PN): Class 150 (приблизно відповідає PN16-PN20 або 16-20 бар при кімнатній температурі).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10).
4. Тип з'єднання: Різьбове, внутрішня/внутрішня (ВВ) циліндрична трубна різьба (BSPP), що відповідає ГОСТ 6357-81.
5. Конструктивна особливість: Згінна (з повною, наскрізь прорізаною різьбою), що дозволяє встановлювати її в будь-якому місці на довгій різьбі (згоні) для стягування ділянок трубопроводу.
6. Робоча температура: Від -20°C до +220°C, що забезпечує стабільну роботу в широкому діапазоні промислових та побутових умов.
7. Стандарти виготовлення: Розміри та загальні вимоги відповідають ГОСТ 8966-75 та DIN 2986.

Синоніми та альтернативні назви

• Муфта-бочонок: Найпоширеніший професійний сленг, який фітинг отримав за свою зовнішню схожість з маленьким бочонком.
• Бочонок нержавіючий: Скорочена і більш популярна версія попереднього синоніма, що часто використовується в усному мовленні та пошукових запитах.
• Муфта з повною різьбою: Технічний опис, який точно характеризує конструкцію – різьба нарізана по всій довжині внутрішньої поверхні.
• З'єднання пряме ВВ (внутрішня-внутрішня): Технічний термін, що описує тип фітинга (прямий) та конфігурацію різьби.
• Муфта згінна: Прямий синонім, що вказує на її основне застосування в парі зі згоном для з'єднання двох нерухомих труб.

Переваги згінної муфти AISI 304

1. Висока корозійна стійкість: Сталь AISI 304 забезпечує чудовий захист від іржі при контакті з водою, парою, харчовими продуктами та багатьма хімічними реагентами.
2. Простота та швидкість монтажу: Різьбове з'єднання не вимагає зварювання, що дозволяє швидко збирати, розбирати та обслуговувати вузли трубопроводу.
3. Універсальність застосування: Підходить для систем водопостачання, опалення, а також для використання в харчовій, хімічній та фармацевтичній промисловості.
4. Надійність та герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) з'єднання забезпечує високу герметичність та довговічність.
5. Довговічність: Виготовлення з нержавіючої труби гарантує тривалий термін служби навіть у складних умовах експлуатації.
6. Гігієнічність: Гладка поверхня сталі AISI 304 не має пор, що запобігає скупченню бактерій та полегшує санітарну обробку системи.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу марку з низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, швидка поява іржі у вологому середовищі, скорочення терміну служби до кількох місяців.
• Зменшена товщина стінки: Виготовлення муфти з тоншої труби для економії металу. Наслідки: Зниження механічної міцності, падіння максимально допустимого тиску, високий ризик деформації або тріщин при затягуванні.
• Довжина муфти, коротша за стандартну: Виробництво фітинга зі скороченою загальною довжиною. Наслідки: Зменшення площі контакту різьби, що знижує міцність та надійність з'єднання. Також це ускладнює монтаж, оскільки залишається менше місця для захоплення ключем.
• Низька якість нарізання різьби: Неповні, "рвані" або неточні витки різьби. Наслідки: Труднощі при монтажі, ризик "закушування" різьби та висока ймовірність протікання через неможливість досягти герметичності.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що зовнішня різьба на відповідній частині чиста, без задирок та пошкоджень.
2. Ущільнення різьбових з'єднань: На зовнішню різьбу нанесіть відповідний ущільнювальний матеріал (ФУМ-стрічка, сантехнічна нитка, анаеробний герметик), сумісний з робочим середовищем та температурою.
3. Затягування: Накручуйте муфту вручну, після чого використовуйте трубний ключ для фінального затягування. Прикладайте помірне зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте трубопровід так, щоб на фітинг не діяли згинальні або розтягувальні навантаження.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення стружки та залишків ущільнювача.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для Class 150.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів, оскільки це може викликати точкову корозію.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування фітинга.
3. Різьбове заїдання (Galling): При монтажі без змащення або з надмірним зусиллям можливе "холодне зварювання" витків різьби, що зробить демонтаж неможливим.
4. Вібрація: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути.
5. Неякісний монтаж: Недостатнє або надлишкове ущільнення, а також перетягування можуть стати причиною витоків.
6. Замерзання робочого середовища: Кристалізація води всередині муфти може призвести до її розриву через розширення льоду.

Області застосування

• Системи холодного та гарячого водопостачання
• Системи опалення та паропроводи низького тиску
• Харчова промисловість (молокопроводи, пивоварні, лінії розливу)
• Хімічна та фармацевтична промисловість
• Нафтогазова галузь
• Пневматичні системи та лінії подачі стисненого повітря

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує довговічність в агресивних та вологих середовищах.
2. Міцність та пластичність: Нержавіюча сталь витримує значні механічні навантаження.
3. Термостійкість: Зберігає свої властивості у широкому діапазоні температур.
4. Гігієнічність та екологічність: Матеріал є хімічно інертним, не вступає в реакцію з харчовими продуктами та безпечний для людини.
5. Естетичний зовнішній вигляд: З'єднання з нержавіючої сталі не вимагають фарбування та виглядають сучасно.
