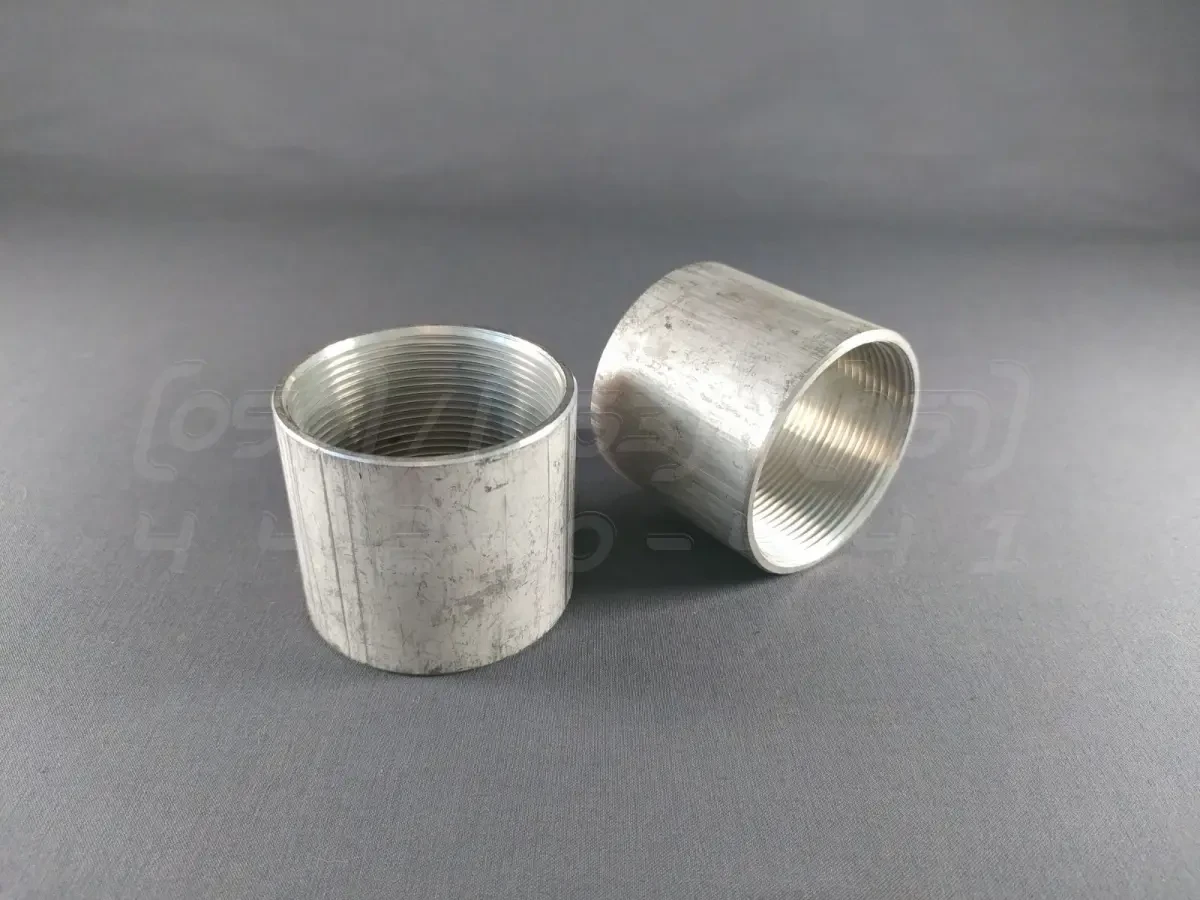

Муфта різьбова нержавіюча DN50 (2") пряма повністю прорізана, н/ж сталь AISI304, BSPP, Class 150

Муфта різьбова нержавіюча DN50 (2") пряма повністю прорізана - це з'єднувальний фітинг, виготовлений з відрізка труби з безперервною внутрішньою різьбою по всій довжині. Призначена для створення міцних та герметичних роз'ємних з'єднань на трубопроводах. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50, що відповідає 2 дюймам.
2. Номінальний тиск (PN): Class 150 (приблизно 10-16 бар залежно від температури).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове, внутрішня-внутрішня (F/F).
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) - трубна циліндрична різьба.
6. Робоча температура: Від -20°C до +220°C (залежить від використовуваного ущільнювача).
7. Виконання: Повністю прорізана (згінна), що дозволяє регулювати положення елементів, що з'єднуються.
8. Стандарти виготовлення: DIN 2986, ДСТУ 8966-75, EN 10241.

Синоніми та альтернативні назви

• Муфта-бочонок: Професійний сленг, що підкреслює форму фітинга, схожу на невеликий бочонок. Часто використовується для позначення коротких сполучних муфт.
• Пряма сполучна муфта: Технічний термін, що вказує на основну функцію – пряме з'єднання двох труб однакового діаметра.
• Муфта ВВ (внутрішня/внутрішня): Технічне скорочення, що позначає тип різьби на обох кінцях фітинга.
• Згінна муфта: Термін, що вказує на те, що муфта має суцільну різьбу і може бути повністю "зігнана" на довгу різьбу згону для монтажу.
• Різьбовий фітинг 2 дюйми: Загальна пошукова назва, яку користувачі використовують для пошуку з'єднувальних елементів даного розміру.

Переваги прямої муфти

1. Надійність з'єднання: Забезпечує міцне та герметичне з'єднання ділянок трубопроводу, стійке до вібрацій та тиску.
2. Простота монтажу та демонтажу: Різьбове з'єднання не вимагає зварювання, що спрощує та прискорює встановлення, а також дозволяє легко розбирати вузол для обслуговування чи ремонту.
3. Універсальність: Може використовуватися в широкому спектрі систем: водопостачання, опалення, харчова, хімічна та фармацевтична промисловість.
4. Висока корозійна стійкість: Нержавіюча сталь AISI 304 забезпечує довговічність та гігієнічність, не вступаючи в реакцію з більшістю робочих середовищ.
5. Повнопрохідна конструкція: Внутрішній діаметр муфти не звужує просвіт трубопроводу, зберігаючи його пропускну здатність.
6. Можливість регулювання: Виконання з повним нарізанням різьби дозволяє точно позиціонувати труби або арматуру, що з'єднуються.

Варіанти здешевлення та їх наслідки

• Зменшена довжина муфти: Деякі виробники економлять метал, роблячи муфти коротшими за стандартні. Наслідки: Зменшується кількість витків різьби в зачепленні, що знижує міцність з'єднання та підвищує ризик витоків під тиском.
• Використання дешевої сталі (наприклад, AISI 201): Заміна AISI 304 на дешевші марки з низьким вмістом нікелю. Наслідки: Різке зниження корозійної стійкості. Така муфта швидко іржавіє у вологому середовищі та не підходить для контакту з харчовими продуктами чи агресивними хімікатами.
• Тонкі стінки: Виготовлення муфти з труби з меншою товщиною стінки. Наслідки: Знижується максимальний робочий тиск, фітинг стає вразливим до механічних пошкоджень та деформації при затягуванні.
• Неякісна різьба: Порушення геометрії, наявність задирок або неповна глибина різьби. Наслідки: Ускладнений монтаж, ризик "закушування" (холодного зварювання) різьби, неможливість забезпечити герметичність з'єднання.

Монтаж та експлуатація

1. Підготовка: Переконайтеся, що різьби на трубі та муфті чисті, без пошкоджень та задирок.
2. Ущільнення: Для герметизації BSPP різьби використовуйте якісні ущільнювальні матеріали, такі як ФУМ-стрічка (PTFE) або анаеробний герметик.
3. Напрямок потоку: Для прямих муфт напрямок потоку не має значення.
4. Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для забезпечення герметичності, але уникаючи надмірного затягування, яке може пошкодити різьбу або корпус фітинга.
5. Відсутність напружень: Монтуйте трубопровід так, щоб на муфту не діяли згинальні або розтягувальні навантаження.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску та температури, встановлені для Class 150 та сталі AISI 304.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з перепадами температур та тиску.

Можливі ризики та обмеження

1. Закушування різьби (холодне зварювання): Характерно для нержавіючих сталей. Виникає при монтажі без мастила або з надмірним зусиллям, що може зробити демонтаж неможливим.
2. Перевищення робочого тиску: Може призвести до деформації або руйнування фітинга.
3. Неправильний вибір ущільнювача: Використання ущільнювача, несумісного з робочою температурою або середовищем, призведе до швидкої втрати герметичності.
4. Гальванічна корозія: Виникає при прямому контакті нержавіючої сталі з фітингами з вуглецевої або оцинкованої сталі у вологому середовищі.
5. Вібраційні навантаження: У системах з високою вібрацією різьбові з'єднання з часом можуть ослабнути.

Галузі застосування

• Системи водопостачання та опалення
• Харчова промисловість (молокозаводи, пивоварні, виноробні)
• Фармацевтична промисловість
• Хімічна та нафтохімічна промисловість
• Монтаж насосного та ємнісного обладнання
• Сільське господарство та іригаційні системи

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в агресивних середовищах.
2. Гігієнічність: Поверхня нержавіючої сталі гладка, не має пор, що запобігає скупченню бактерій та полегшує очищення.
3. Міцність та довговічність: Високі механічні властивості дозволяють витримувати значні навантаження.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну експлуатації.
