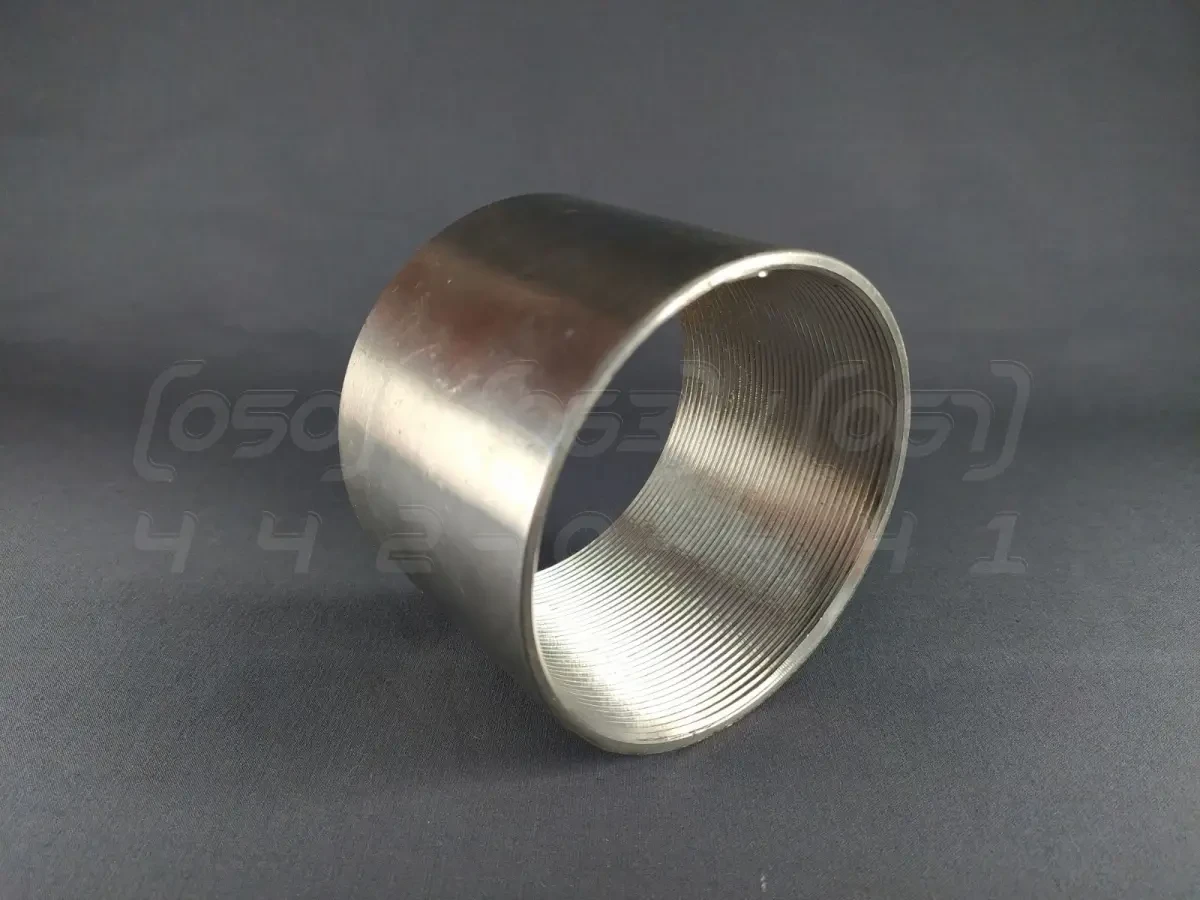

Муфта різьбова нержавіюча DN100 (4") повністю прорізана, н/ж сталь AISI304, BSPP, Class 150, ГОСТ 8966

Муфта різьбова нержавіюча DN100 (4") повністю прорізана - це з'єднувальний різьбовий фітинг, виготовлений з нержавіючої сталі AISI304, призначений для створення надійних та герметичних роз'ємних з'єднань на трубопроводах. Повністю прорізана різьба BSPP дозволяє використовувати її як згінну муфту.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN100 або 4 дюйми.
2. Номінальний тиск (PN): Class 150 (приблизно PN10 / 10 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Внутрішня трубна циліндрична різьба BSPP (G 4"), повністю прорізана.
5. Робоча температура: Від -20°C до +220°C.
6. Стандарти виготовлення: ГОСТ 8966-75, DIN 2986, ISO 4144.
7. Метод виробництва: Виготовлена з безшовної або зварної нержавіючої труби, що забезпечує рівномірну товщину стінки.

Синоніми та альтернативні назви

• Муфта-бочонок: Поширена сленгова назва, яку фітинг отримав через свою зовнішню форму, що нагадує маленький бочонок.
• Згінна муфта / муфта для згону: Технічний термін, що вказує на ключову особливість – наскрізну різьбу по всій довжині. Це дозволяє "зганяти" (накручувати) муфту на трубу з довгою різьбою (згін), що є критично важливим при монтажі або ремонті ділянок існуючих трубопроводів.
• Фітинг різьбовий прямий: Загальне технічне найменування, що описує тип та геометрію деталі.
• Нержавіюча сполучна муфта: Описова назва, що акцентує увагу на матеріалі (нержавіюча сталь) та основній функції (з'єднання труб).
• Coupling SS304 4 inch: Технічне позначення англійською мовою, що часто використовується в міжнародних специфікаціях, кресленнях та замовленнях.

Переваги різьбової муфти

1. Монтаж без зварювання: Дозволяє швидко та легко з'єднувати елементи трубопроводу без використання зварювального обладнання, що особливо цінно в польових умовах або на об'єктах з підвищеними вимогами до пожежної безпеки.
2. Можливість багаторазового монтажу/демонтажу: Роз'ємна конструкція ідеальна для ділянок, що вимагають періодичного обслуговування, чищення або модифікації системи.
3. Функціональність згінної муфти: Повністю прорізана різьба робить її незамінною для роботи зі згонами, дозволяючи вбудовувати запірну арматуру або інше обладнання у вже прокладений трубопровід без його повного розбирання.
4. Висока корозійна стійкість: Матеріал AISI 304 забезпечує чудову стійкість до загальної корозії у воді, парі, харчових та слабоагресивних хімічних середовищах.
5. Стандартизоване з'єднання: Різьба BSPP є міжнародним стандартом, що гарантує сумісність з більшістю труб, фітингів та арматури.
6. Надійність та міцність: Виготовлення з труби забезпечує високу механічну міцність та стійкість до тиску, що перевершує литі аналоги.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Найпоширеніший спосіб здешевлення. Наслідки: Різке зниження корозійної стійкості, особливо в умовах підвищеної вологості або контакту з агресивними середовищами, поява іржі, значне скорочення терміну служби.
• Зменшена товщина стінки: Виробництво фітинга з тоншої труби. Наслідки: Зниження максимального робочого тиску, вразливість до механічних пошкоджень та деформації під час монтажу (наприклад, при затягуванні ключем).
• Довжина муфти коротша за стандартну: Виготовлення фітинга з укороченою загальною довжиною. Наслідки: Зменшується площа контакту різьби, що призводить до зниження міцності та надійності з'єднання, підвищується ризик зриву різьби при навантаженнях.
• Низька якість обробки різьби: Неповні або "рвані" витки різьби. Наслідки: Неможливість створення герметичного з'єднання, необхідність докладання надмірних зусиль при монтажі, що може пошкодити фітинг або трубу.

Монтаж та експлуатація

• Підготовка: Перед монтажем переконайтеся, що різьби на трубі та муфті чисті й не мають пошкоджень.
• Ущільнення: Для герметизації з'єднання використовуйте якісні ущільнювальні матеріали, сумісні з робочим середовищем (наприклад, стрічка ФУМ, анаеробний герметик або сантехнічний льон з ущільнювальною пастою).
• Затягування: Затягуйте з'єднання за допомогою відповідного трубного ключа, прикладаючи помірне зусилля, достатнє для герметизації, але без перетягування, щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і муфта не зазнає згинальних або розтягувальних навантажень від трубопроводу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) та деяких кислот, де потрібна сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище Class 150 / 220°C може призвести до руйнування фітинга.
3. Гальванічна корозія: Прямий контакт з елементами з вуглецевої сталі (чорного металу) у вологому середовищі може викликати прискорену корозію нержавіючої муфти.
4. Вібрація: Різьбові з'єднання чутливі до сильних і постійних вібрацій, які з часом можуть послабити герметичність.
5. Неякісний монтаж: Недостатнє або неправильне ущільнення є основною причиною протікання в різьбових з'єднаннях.
6. Замерзання робочого середовища: Як і будь-який елемент трубопроводу, муфта може бути пошкоджена при замерзанні в ній рідини (наприклад, води) через розширення льоду.

Галузі застосування

• Системи холодного та гарячого водопостачання
• Системи опалення та теплові пункти
• Харчова промисловість (молокопроводи, пивоварні, лінії розливу)
• Хімічна та фармацевтична промисловість
• Нафтогазова галузь
• Пневматичні системи та лінії подачі стисненого повітря
• Обв'язка насосного обладнання та ємностей

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує довговічність в агресивних середовищах.
2. Гігієнічність: Поверхня нержавіючої сталі є гладкою, не має пор, що запобігає накопиченню бактерій та полегшує очищення.
3. Міцність та довговічність: Високі механічні властивості гарантують тривалий термін служби.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну експлуатації.
