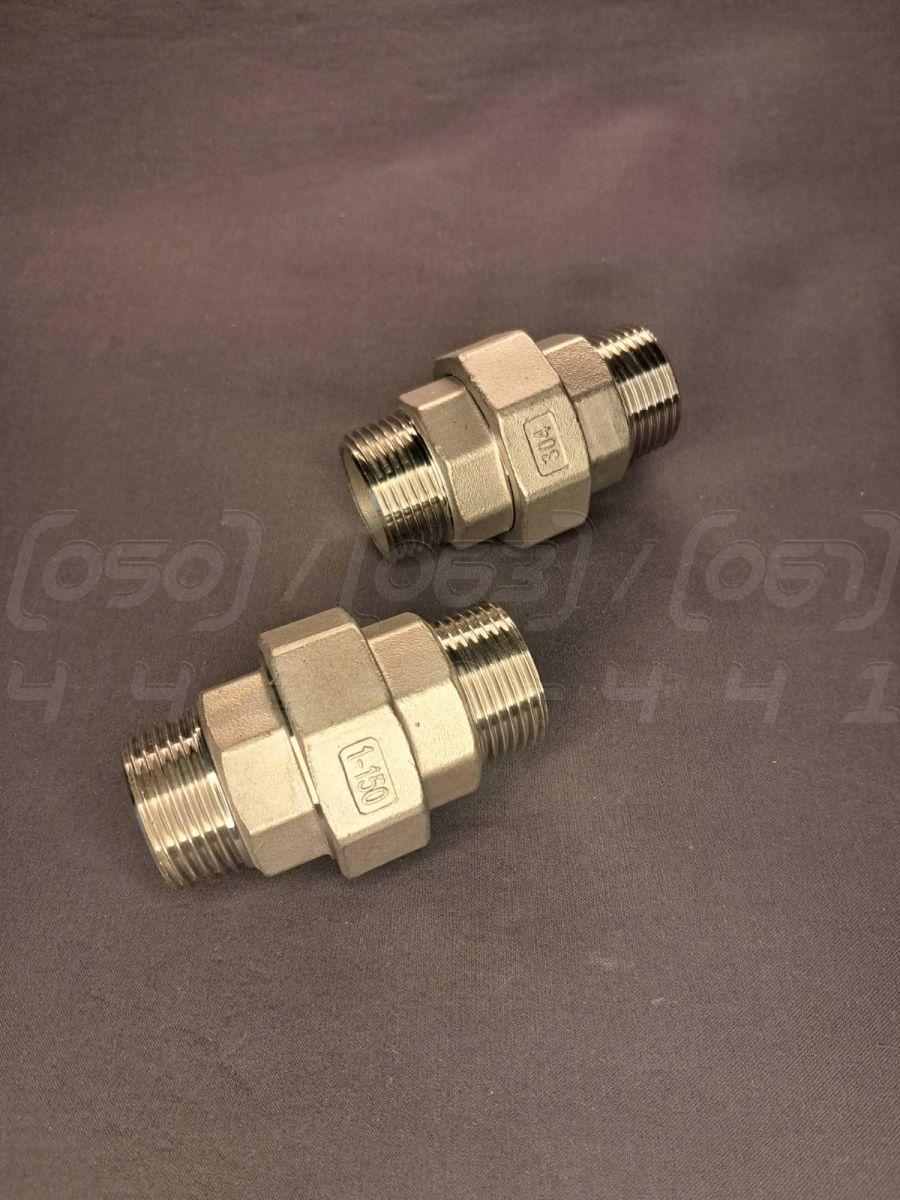

Американка нержавіюча зовнішня зовнішня Ду25 (1") (з'єднання роз'ємне з накидною гайкою)

1. Призначення:

американка нержавіюча зовнішня зовнішня Ду25 (1") (з'єднання роз'ємне з накидною гайкою) призначена для з'єднання труб з різьбою однакових діаметрів у трубопроводах систем водопостачання, опалення, газопостачання та інших. Вона забезпечує герметичне та надійне з'єднання, яке можна легко розібрати та зібрати без використання зварювання.

2. Опис:

Матеріал: нержавіюча сталь AISI 304, AISI 316, AISI 304L, AISI 316L (в залежності від марки сталі).
Тип з'єднання: роз'ємне з накидною гайкою.
Діаметр умовного проходу: Ду25 (1").
Зовнішня різьба: G1".
Зовнішня різьба: G1".
Робочий тиск: До 16 бар (PN16).
Робоча температура: Від -50°C до +180°C.

3. Переваги:

Міцність і корозійна стійкість: нержавіюча сталь забезпечує високу міцність, стійкість до корозії, впливу агресивних середовищ і високих температур. Герметичність з'єднання: забезпечується ущільнювальним кільцем, виготовленим з фторопласту або точно підігнаними поверхнями в разі, коли ущільнювальне кільце не передбачено. Простота монтажу та демонтажу: не вимагає спеціальних інструментів або навичок. Багаторазовість: американку можна розбирати і збирати багаторазово, що робить її економічним і практичним рішенням. Надійність: забезпечує надійне та герметичне з'єднання, яке витримує високі навантаження.

4. Варіанти виконання:

З прокладкою з фторопласту: ущільнювальне кільце з фторопласту забезпечує герметичність з'єднання і стійкість до високих температур і тиску. Конічне ущільнення метал по металу: не вимагає використання прокладок, забезпечує більш надійне і герметичне з'єднання, але вимагає більш точної збірки.

5. Конструкція:

Американка складається з трьох основних частин:

Ніпель: має з одного боку зовнішню різьбу для з'єднання з трубою, а з іншого - зовнішню різьбу для з'єднання з накидною гайкою Ніпель: має з одного боку зовнішню різьбу для з'єднання з трубою, а з іншого - плоску поверхню для фіксації ущільнювального кільця або конічну поверхню якщо ущільнювальне кільце не передбачено ​​​​​Накидна гайка: забезпечує герметизацію з'єднання за рахунок ущільнювального кільця

6. Монтаж:

Зовнішню різьбу ніпеля накрутити на трубу з внутрішньою різьбою. Накрутити накидну гайку на ніпель вручну до упору. Використовуючи ключ, підтягнути накидну гайку на 1-2 обороти.

7. Демонтаж:

Використовуючи ключ, послабити накидну гайку на 1-2 обороти. Зняти накидну гайку. Відкрутити ніпель від труби.

8. Важливі моменти:

При монтажі та демонтажі необхідно використовувати ключі відповідного розміру, щоб не пошкодити різьбу. Необхідно дотримуватися правил техніки безпеки при роботі з трубопроводами. Перед використанням американки необхідно перевірити цілісність ущільнювального кільця.

9. Додаткова інформація:

• Синоніми: муфта американка, сгон-американка, з'єднання роз'ємне, з'єднання з накидною гайкою.
• Маркування: на корпусі американки має бути нанесено маркування, яке включає в себе:
  • Товарний знак виробника
  • Матеріал (марка сталі)
  • Діаметр умовного проходу
  • Тип різьби
  • Робочий тиск
  • Стандарти
