Контргайка муфтова нержавіюча Ду50 (2"), н/ж сталь AISI304, різьба BSPP G2", Class 150 (PN20)

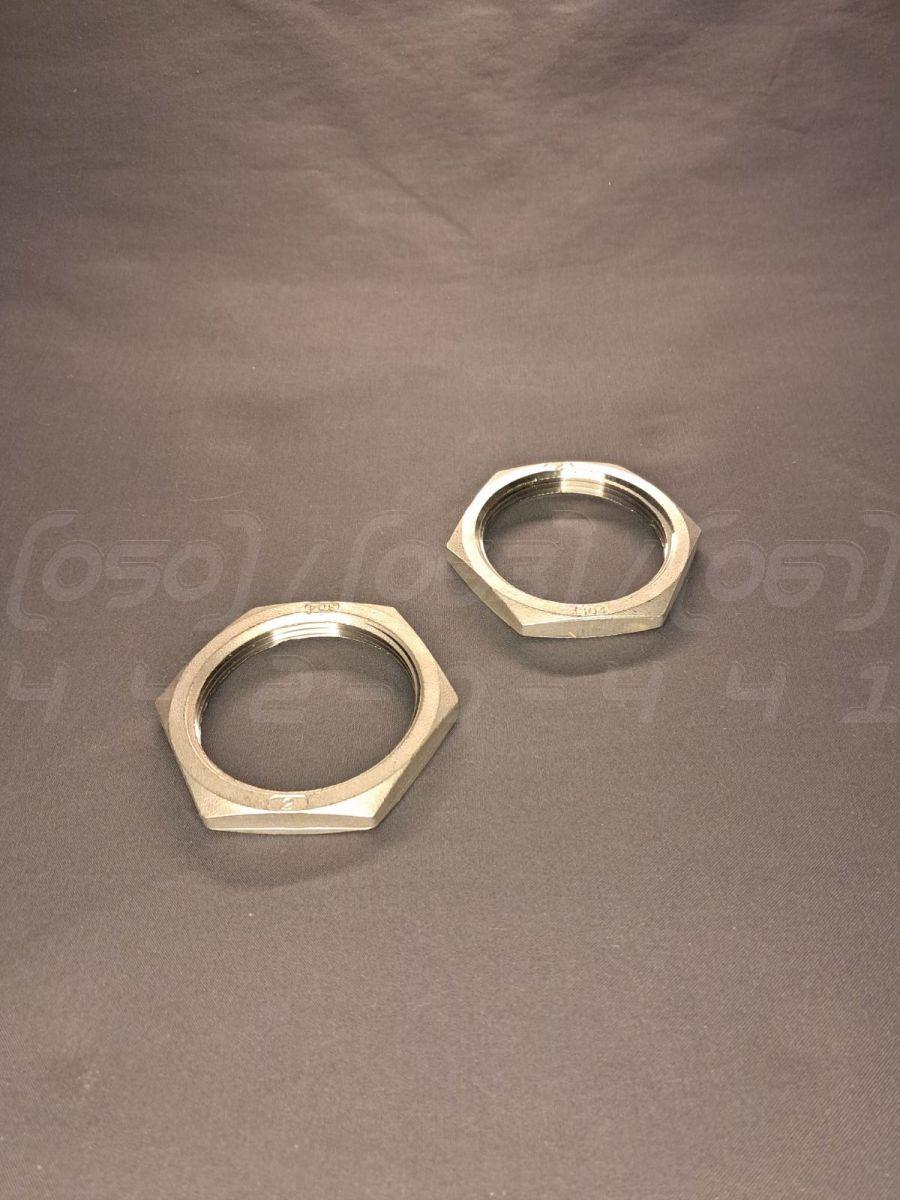

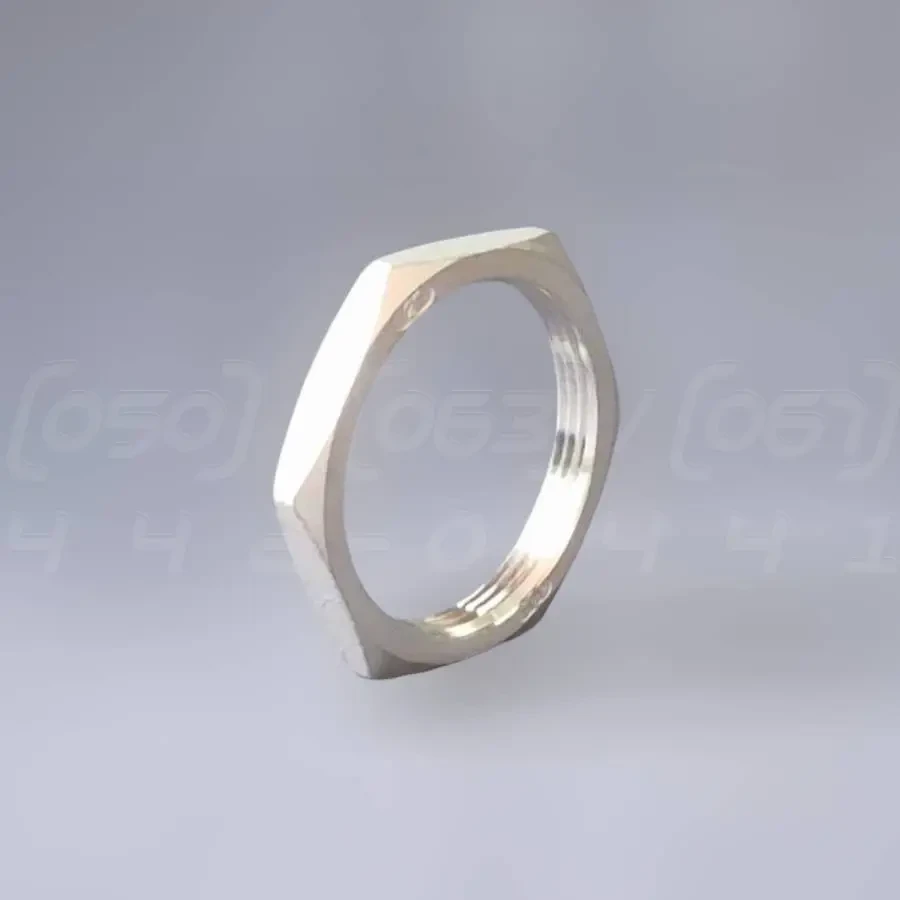

Контргайка нержавіюча муфтова Ду50 (2") – це різьбовий фітинг, призначений для надійної фіксації та запобігання самовідгвинчуванню різьбових з'єднань на трубопроводах під впливом вібрацій та навантажень. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду50 або 2 дюйми.
2. Номінальний тиск (PN): Class 150, що приблизно відповідає PN20 (20 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналоги CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Внутрішня трубна циліндрична різьба BSPP (G 2").
5. Робоча температура: Від -20°C до +220°C.
6. Виконання: Шестигранна форма під стандартний гайковий ключ.
7. Стандарти: Геометрія відповідає DIN 431, ДСТУ 8969-75.

Синоніми та альтернативні назви

• Контргайка: Класична технічна назва, закріплена у стандартах.
• Гайка контрувальна: Технічний синонім, що точно описує функцію запобігання ослабленню основного кріплення.
• Locknut (Локнат): Англіцизм, що широко використовується фахівцями та інженерами для позначення цього типу фітинга.
• Фіксувальна гайка: Описова назва, що вказує на основне призначення – фіксацію з'єднання.
• Гайка для згону: Професійний сленг; часто використовується в парі зі згоном для створення роз'ємного з'єднання на вже змонтованому трубопроводі.
• Контрагайка: Розмовний варіант, який часто зустрічається в побуті у монтажників.

Переваги контргайки

1. Надійна фіксація: Ефективно запобігає ослабленню та мимовільному відкручуванню різьбових з'єднань, що зазнають вібрацій, перепадів тиску та температури.
2. Простота монтажу та демонтажу: Встановлюється за допомогою звичайного гайкового ключа, не вимагає спеціального обладнання чи навичок.
3. Багаторазове використання: Конструкція дозволяє багаторазово використовувати фітинг без втрати його фіксувальних властивостей, що зручно при обслуговуванні та ремонті системи.
4. Підвищення герметичності з'єднання: При затягуванні створює додаткове осьове зусилля, яке ущільнює з'єднання, працюючи в парі з ущільнювальним матеріалом (ФУМ-стрічка, сантехнічний льон).
5. Компактність та універсальність: Невеликі габарити дозволяють застосовувати її в обмежених умовах, а стандартна трубна різьба забезпечує сумісність з більшістю фітингів.
6. Довговічність: Відсутність рухомих частин та елементів, що зношуються, забезпечує тривалий термін служби, який можна порівняти з терміном служби самого трубопроводу.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Насосні станції та компресорні установки
• Машинобудування та приладобудування
• Харчова промисловість
• Хімічна та нафтогазова промисловість
• Енергетика

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 стійка до впливу води, пари, слабких кислотних та лужних розчинів.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає скупченню бактерій та забруднень, роблячи її ідеальною для харчових та фармацевтичних виробництв.
4. Стійкість до температур: Зберігає механічну міцність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають гарний вигляд у відкритих системах.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці.

Варіанти здешевлення та їхні наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Різко знижується корозійна стійкість, особливо у вологому середовищі або при контакті з агресивними речовинами. Наслідки – іржа, передчасний вихід з ладу.
• Зменшення товщини та висоти гайки: Знижується механічна міцність. Наслідки – ризик зриву різьби або руйнування гайки при затягуванні з необхідним зусиллям.
• Порушення геометрії різьби: Невідповідність кроку або профілю різьби стандартам. Наслідки – неможливість накрутити гайку, люфт, пошкодження різьби на відповідному фітингу та ненадійна фіксація.
• Відсутність якісної обробки: Наявність задирок та гострих країв. Наслідки – труднощі при монтажі, пошкодження ущільнювальних матеріалів та ризик травмування персоналу.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що різьба на трубі та фітингу чиста, без бруду, іржі та пошкоджень.
2. Нанесення ущільнювача: На зовнішню різьбу фітинга нанесіть ущільнювальний матеріал (наприклад, ФУМ-стрічку або анаеробний герметик).
3. Закручування основного фітинга: Спочатку до упору закручується основний елемент (наприклад, муфта або згін).
4. Встановлення контргайки: Щільно притисніть контргайку до торця основного фітинга та затягніть її за допомогою гайкового ключа, створюючи розпір та фіксуючи з'єднання.
5. Контроль затягування: Прикладайте помірне зусилля, щоб не зірвати різьбу. З'єднання має бути нерухомим.

• Сумісність середовища: Переконайтесь, що робоче середовище сумісне з нержавіючою сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на наявність витоків, особливо в системах з високою вібрацією або частими перепадами температур.
• Уникнення гальванічної корозії: При контакті з елементами з вуглецевої сталі у вологому середовищі використовуйте діелектричні прокладки.

Можливі ризики та обмеження

1. Неправильне застосування: Контргайка не є герметизуючим елементом, вона лише фіксує з'єднання. Герметичність досягається за рахунок ущільнювача.
2. Перевищення моменту затягування: Надмірне зусилля може призвести до пошкодження різьби як на гайці, так і на суміжній деталі.
3. Хлоридна корозія: Сталь AISI304 вразлива до корозії в середовищах з високим вмістом хлоридів (наприклад, морська вода).
4. Неправильний вибір ущільнювача: Використання ущільнювального матеріалу, несумісного з робочим середовищем або температурою, призведе до втрати герметичності.
5. Температурні деформації: При різких та значних коливаннях температури можливе ослаблення з'єднання через різницю в коефіцієнтах теплового розширення матеріалів.
