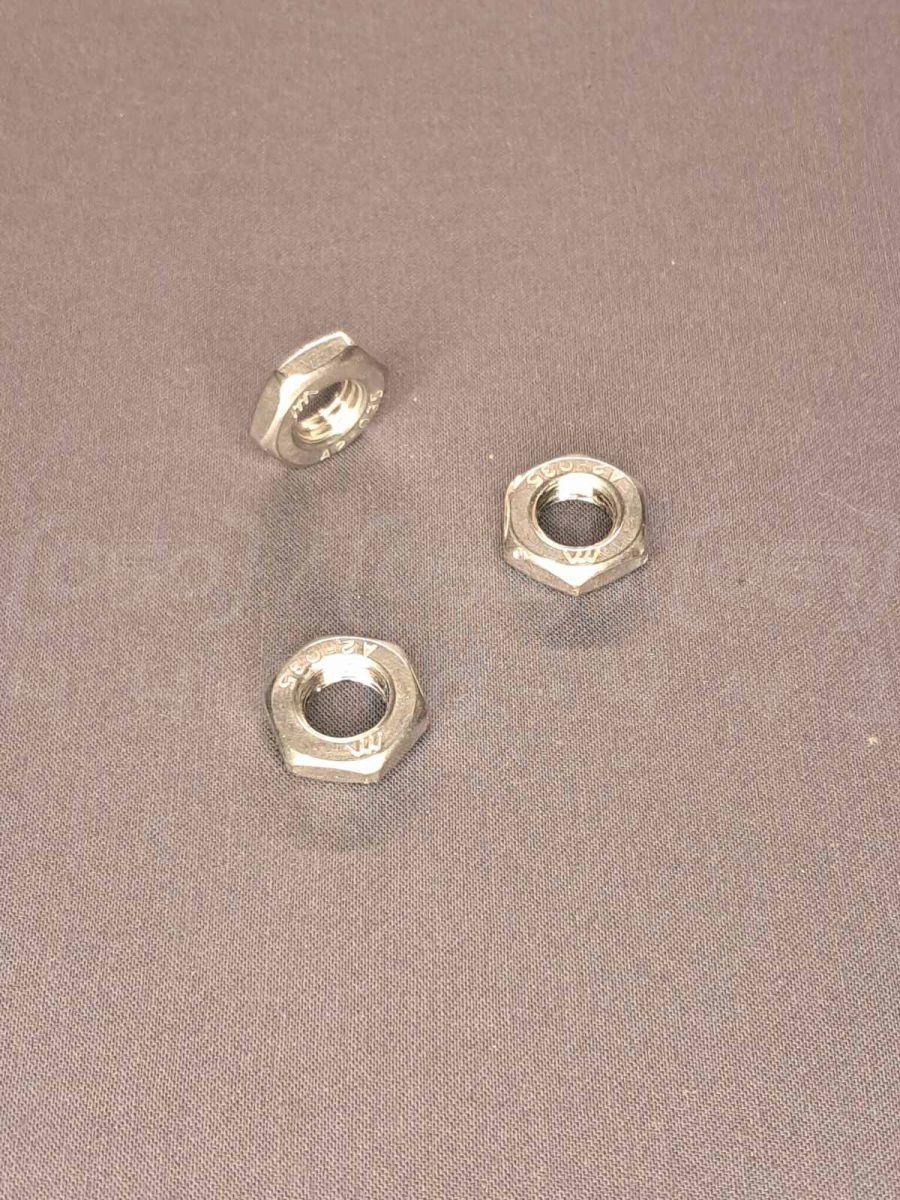

Контргайка нержавіюча різьбова DN6 (1/8"), сталь AISI304, шестигранна, BSPP, DIN 431, ДСТУ 8969-75

Контргайка нержавіюча різьбова DN6 (1/8") - це різьбовий фітинг, призначений для надійної фіксації та запобігання самовідгвинчуванню з'єднувальних частин трубопроводу під впливом вібрацій та перепадів температур. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN6 (Ду6) або 1/8" дюйма.
2. Номінальний тиск (PN): до PN16 (1,6 МПа).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги CF8, 08Х18Н10, 1.4301).
4. Тип з'єднання: Внутрішня трубна циліндрична різьба BSPP (G 1/8").
5. Робоча температура: від -60°C до +175°C (залежно від тиску та середовища).
6. Стандарти: DIN 431, ДСТУ 8969-75 (ГОСТ 8969-75).

Синоніми та альтернативні назви

• Контргайка: Класична технічна назва, що вказує на її основну функцію.
• Гайка контрувальна: Технічний синонім, що підкреслює функцію контрування та запобігання послабленню з'єднання.
• Стопорна гайка: Ще один технічний термін, що вказує на стопорну функцію, особливо в умовах вібрації.
• Фіксуюча гайка: Описує призначення – фіксація різьбового з'єднання у певному положенні.
• Контрагайка (сленг): Поширена сленгова назва, спрощена вимова.
• Контрівка (сленг): Професійний жаргон, що позначає сам елемент та процес його встановлення.

Переваги контргайки

1. Надійна фіксація: Ефективно запобігає послабленню та самовідгвинчуванню різьбових з'єднань під впливом вібрацій, гідроударів та перепадів температур.
2. Простота монтажу: Встановлюється за допомогою стандартного гайкового ключа і не потребує спеціального обладнання.
3. Багаторазове використання: Може бути демонтована та встановлена повторно без суттєвої втрати своїх фіксуючих властивостей.
4. Компактність: Має малі габарити та незначно збільшує розміри та вагу вузла.
5. Універсальність: Сумісна з різними типами фітингів (згони, муфти, ніпелі) зі стандартною трубною різьбою.
6. Поліпшення герметичності: При використанні з ущільнювальними матеріалами (льон, паста, ФУМ-стрічка) контргайка підтискає їх, створюючи більш надійне та герметичне ущільнення стику.

Області застосування

• Системи водопостачання та опалення: Для фіксації та герметизації з'єднань у побутових та промислових трубопроводах.
• Нафтогазова промисловість: У трубопроводах для транспортування неагресивних середовищ.
• Хімічна промисловість: У системах, де потрібна стійкість до корозії, сумісна з AISI 304.
• Харчова промисловість: При монтажі обладнання та трубопроводів, де важлива гігієнічність.
• Промислове обладнання: Для фіксації деталей машин та агрегатів, таких як насоси, компресори та клапани.
• Пневматичні та гідравлічні системи: Для запобігання ослабленню з'єднань під тиском.
• Машинобудування та будівництво: Для закріплення конструктивних елементів, що зазнають вібрацій.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь стійка до іржі та впливу багатьох хімічних речовин.
2. Довговічність та надійність: Забезпечує тривалий термін служби з'єднань без необхідності частої заміни.
3. Гігієнічність та екологічна безпека: Матеріал AISI 304 нетоксичний та дозволений для використання в контакті з питною водою та харчовими продуктами.
4. Стійкість до температур: Зберігає свої властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Витримує значні механічні навантаження та тиск до 1,6 МПа.
6. Естетичний зовнішній вигляд: З'єднання виглядають охайно і не потребують додаткового покриття.
7. Добра зварюваність та оброблюваність: Нержавіюча сталь легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Призводить до значного зниження корозійної стійкості, швидкої появи іржі у вологому середовищі та різкого скорочення терміну служби фітинга.
• Зменшення висоти гайки: Знижує кількість витків різьби в зачепленні, що послаблює фіксуючу здатність, міцність з'єднання та його стійкість до вібрацій.
• Неточне виготовлення різьби: Може призвести до труднощів при монтажі, "закушування" або зриву різьби, а також до неможливості забезпечити надійну фіксацію та герметичність.
• Відсутність фінішної обробки (пасивації): Погіршує зовнішній вигляд та знижує стійкість до поверхневої корозії, особливо у промислових умовах.

Монтаж та експлуатація

1. Підготовка різьби: Переконайтеся, що різьби на трубі та фітингу чисті, без задирок та бруду.
2. Нанесення ущільнювача: На зовнішню різьбу з'єднувального елемента намотайте ущільнювальний матеріал (ФУМ-стрічка, сантехнічний льон з пастою).
3. Накручування основного фітинга: Накрутіть основний фітинг (наприклад, муфту або згін) на необхідну кількість обертів.
4. Накручування контргайки: Щільно накрутіть контргайку до упору в основний фітинг.
5. Затягування: Утримуючи основний фітинг одним ключем, другим ключем з помірним зусиллям затягніть контргайку, підтискаючи ущільнювач і створюючи надійне, зафіксоване з'єднання.

• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.
• Сумісність середовища: Переконайтеся, що робоче середовище (рідина, газ) хімічно сумісне зі сталлю AISI 304.
• Уникайте надмірного затягування: Це може пошкодити різьбу як на гайці, так і на фітингу, що з'єднується.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Сталь AISI 304 не рекомендована для використання в хлоридних середовищах та деяких кислотах через ризик корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN16 або температурі за межами допустимого діапазону може призвести до руйнування.
3. Зрив різьби: Можливий при застосуванні надмірного зусилля під час монтажу або використанні неякісного інструменту.
4. Гальванічна корозія: Виникає при прямому контакті з фітингами з вуглецевої сталі у вологому середовищі.
5. Послаблення при екстремальних навантаженнях: В умовах дуже сильних та постійних вібрацій може знадобитися використання додаткових методів фіксації.
6. Не є силовим елементом: Контргайка призначена тільки для фіксації, а не для сприйняття основних осьових або згинальних навантажень на трубопровід.
