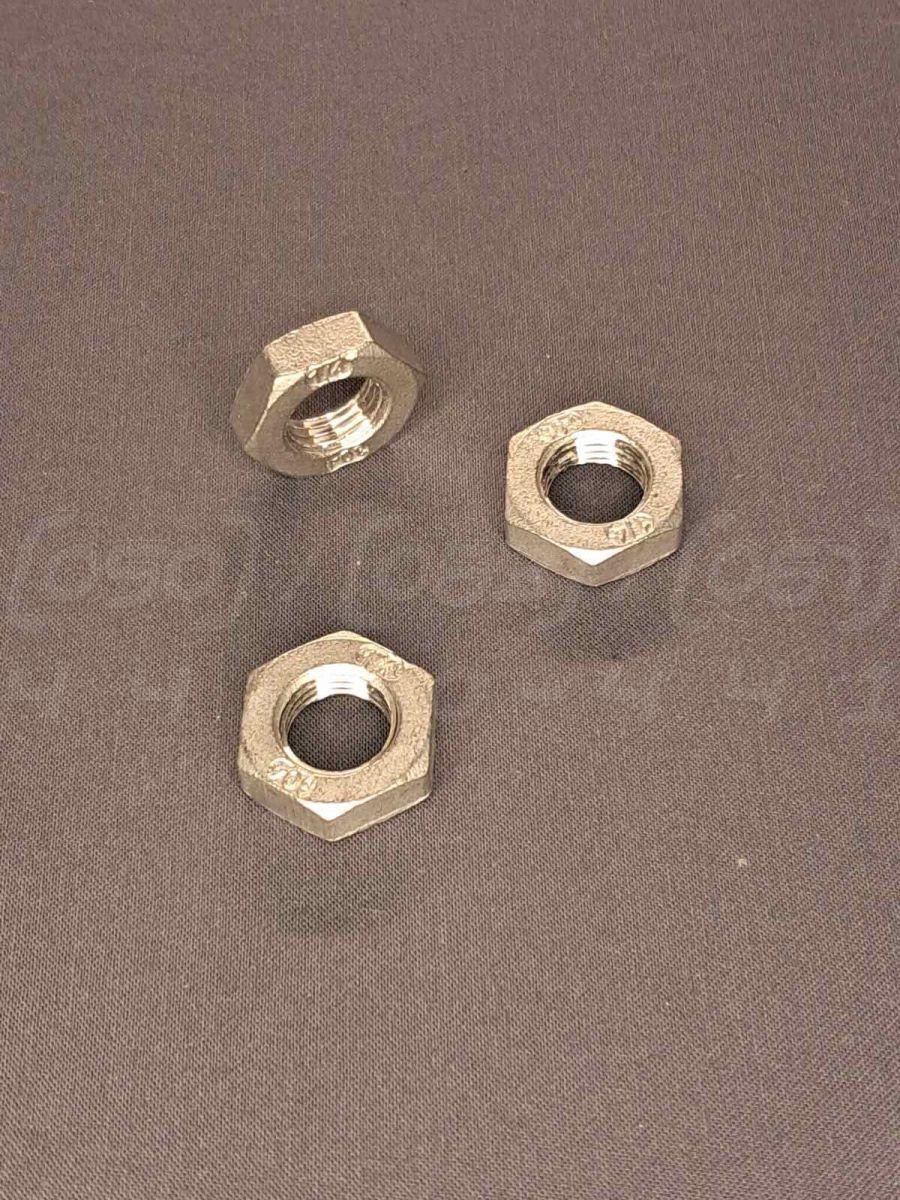

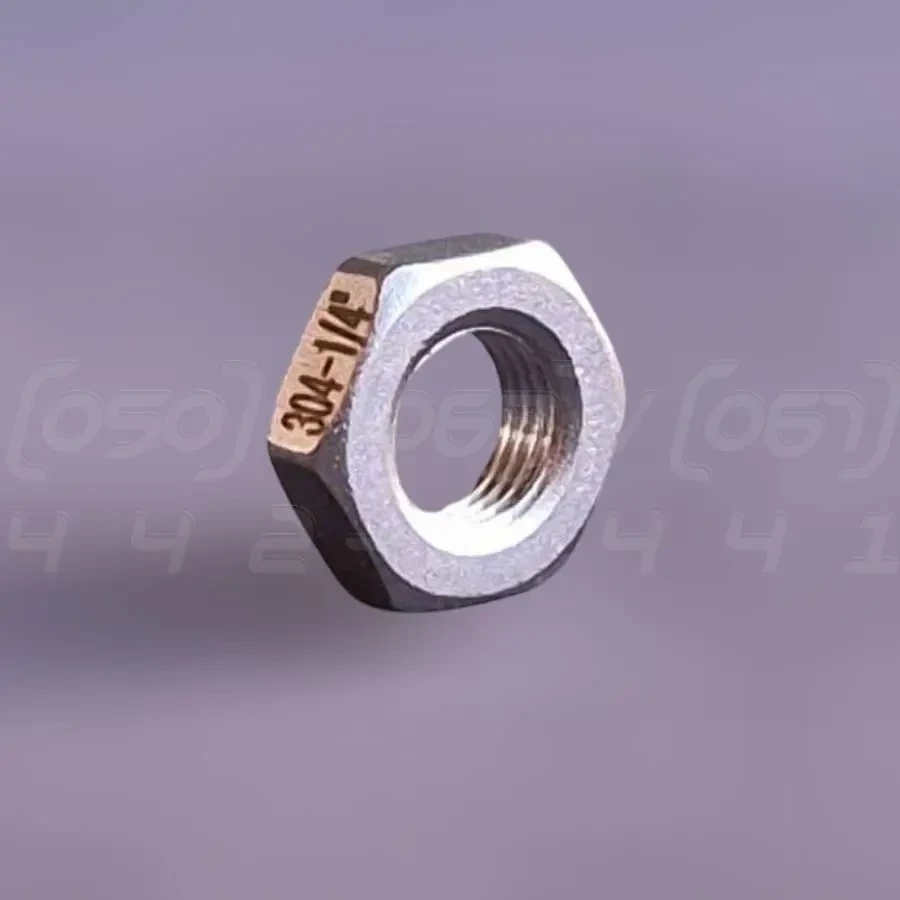

Контргайка різьбова нержавіюча DN8 (1/4"), н/ж сталь AISI304, шестигранна, BSPP, DIN 431, ГОСТ 8969-75

Контргайка різьбова нержавіюча DN8 (1/4") зі сталі AISI 304 - це тип різьбового фітинга, призначений для фіксації та запобігання самовідгвинчуванню інших різьбових з'єднань під впливом вібрацій та навантажень. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 або Ду8, що відповідає дюймовому розміру 1/4".
2. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301). Забезпечує високу корозійну стійкість та гігієнічність.
3. Тип різьби: Внутрішня трубна циліндрична різьба BSPP (G 1/4").
4. Форма: Шестигранна, для зручного монтажу за допомогою стандартного гайкового ключа.
5. Стандарти виготовлення: Відповідає нормам DIN 431 та ГОСТ 8969-75.
6. Робочий тиск: Залежить від тиску в системі, в якій вона використовується, але розрахована на роботу в системах з високим тиском.
7. Робоча температура: Діапазон температур від -60°C до +450°C.

Синоніми та альтернативні назви

• Гайка стопорна: Технічний синонім, який точно описує основну функцію – стопоріння, тобто фіксацію основного з'єднання.
• Гайка фіксуюча: Ще один технічний термін, що підкреслює здатність гайки надійно зафіксувати елемент на різьбі.
• Гайка накидна: У деяких контекстах так можуть називати контргайку, хоча цей термін частіше стосується компонентів американки чи інших фітингів.
• Локнат (Locknut): Пряма транслітерація з англійської "Locknut", часто використовується у професійному сленгу монтажників та інженерів.
• Трубна гайка: Узагальнена назва, яка вказує на застосування у трубопровідних системах.

Переваги контргайки

1. Надійна фіксація: Головна перевага – запобігання ослабленню та мимовільному розкручуванню різьбових з'єднань (кранів, згонів, муфт) через вібрації, перепади температур та тиску.
2. Підвищення герметичності: Створює додаткове ущільнення у з'єднанні, притискаючи ущільнювальний матеріал (льон, ФУМ-стрічку) та знижуючи ризик протікання.
3. Простота монтажу: Встановлення не вимагає спеціального інструменту, достатньо стандартного гайкового ключа відповідного розміру.
4. Багаторазове використання: Контргайка з нержавіючої сталі не деформується при монтажі та демонтажі, що дозволяє використовувати її повторно без втрати функціональності.
5. Універсальність: Сумісна з будь-якими стандартними фітингами, що мають зовнішню трубну різьбу відповідного діаметра.
6. Висока міцність: Шестигранна форма та якісний матеріал забезпечують стійкість до механічних навантажень під час затягування.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (AISI 201): Замість AISI 304 можуть використовувати дешевшу сталь з низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, зменшення терміну служби.
• Недотримання геометричних розмірів: Зменшена висота гайки або товщина стінок для економії металу. Наслідки: Зниження механічної міцності, ризик зриву різьби або деформації гайки при затягуванні.
• Низька якість обробки різьби: Різьба із задирками, неповним профілем або неправильним кроком. Наслідки: Неможливість створити надійне та герметичне з'єднання, ризик пошкодження різьби на основному фітингу, заклинювання під час монтажу.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що різьби на фітингу та трубі чисті, без бруду, іржі та пошкоджень.
• Нанесення ущільнювача: На зовнішню різьбу основного фітинга (згону, ніпеля) нанесіть ущільнювальний матеріал (ФУМ-стрічку, анаеробний герметик, сантехнічний льон).
• Правильна послідовність: Спочатку накрутіть контргайку, потім основний з'єднувальний елемент (наприклад, муфту або кран).
• Затягування: Затягніть основний елемент до потрібного положення. Після цього, утримуючи основний елемент ключем, затягніть контргайку впритул до нього, створюючи надійний розпір та фіксацію.
• Помірне зусилля: Не докладайте надмірних зусиль при затягуванні, щоб не пошкодити різьбу.

• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет протікання, особливо в системах з високими вібраціями.
• Сумісність із середовищем: Переконайтеся, що нержавіюча сталь AISI 304 стійка до хімічного складу робочого середовища в трубопроводі.

Можливі ризики та обмеження

1. Зрив різьби: Виникає при докладанні надмірного зусилля під час затягування, особливо якщо якість різьби низька.
2. Неправильний вибір ущільнювача: Використання невідповідного ущільнювального матеріалу може призвести до втрати герметичності.
3. Корозія в агресивних середовищах: Сталь AISI 304 має обмеження щодо застосування в середовищах з високим вмістом хлоридів або сильних кислот.
4. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.
5. Заклинювання ("холодне зварювання"): При монтажі з'єднань "нержавійка-нержавійка" без змащення та з великим зусиллям можливе заклинювання різьби.

Галузі застосування

• Системи водопостачання та опалення: Для фіксації кранів, клапанів та інших елементів.
• Харчова промисловість: У трубопроводах для транспортування напоїв, молока, олій.
• Хімічна та фармацевтична промисловість: У системах з неагресивними та помірно агресивними середовищами.
• Нафтогазова галузь: У допоміжних та технологічних лініях.
• Суднобудування та автомобілебудування.

Переваги нержавіючої сталі

1. Корозійна стійкість: Основна перевага, що забезпечує довговічність у контакті з водою та багатьма хімічними реагентами.
2. Гігієнічність: Гладка поверхня без пор перешкоджає розмноженню бактерій, що є критично важливим для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Нержавіюча сталь має відмінні механічні властивості та стійка до зносу.
4. Термостійкість: Зберігає свої властивості у широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та довго зберігають привабливий вигляд.
