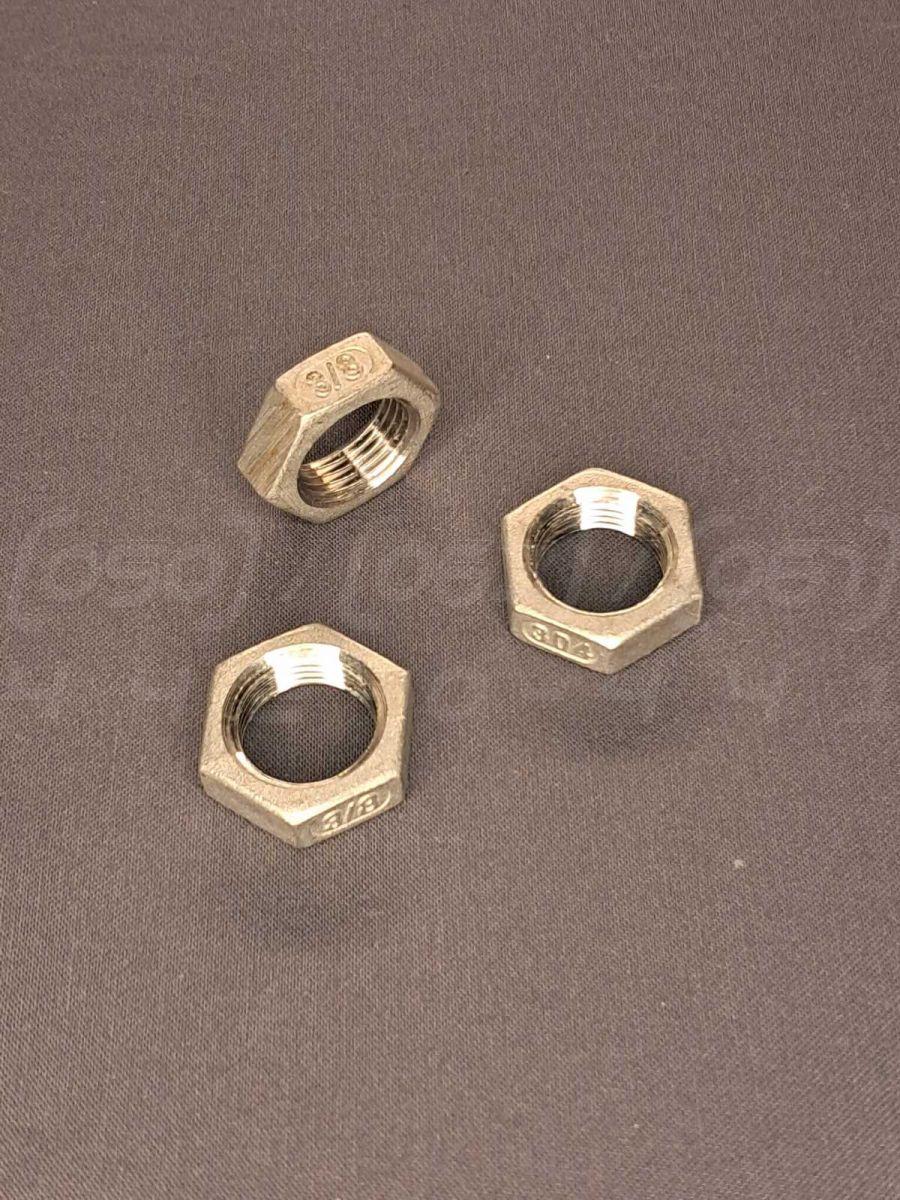

Контргайка різьбова нержавіюча DN10 (3/8"), н/ж сталь AISI304, шестигранна, BSPP, ГОСТ 8969-75

Переваги контргайки

1. Контргайка різьбова нержавіюча DN10 (3/8") - це кріпильний елемент, призначений для запобігання самовідгвинчуванню основного різьбового з'єднання під дією вібрацій, динамічних та температурних навантажень. Виготовляється з нержавіючої сталі марки AISI 304.

   Технічні характеристики

2. Номінальний діаметр (DN/Ду): DN10 або 3/8 дюйма, що відповідає метричному діаметру різьби близько 16.6 мм.
3. Стандарт різьби: BSPP (G 3/8"), трубна циліндрична різьба згідно з ГОСТ 6357-81.
4. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301, CF8), що забезпечує високу корозійну стійкість та гігієнічність.
5. Тип з'єднання: Різьбове, внутрішня різьба.
6. Робоча температура: Діапазон експлуатації від -60°C до +450°C.
7. Виконання: Шестигранна форма під стандартний гайковий ключ.
8. Відповідність стандартам: Виготовлена згідно з нормами DIN 431 та ГОСТ 8969-75.
9.

10. Переваги нержавіючої сталі

11. Корозійна стійкість: Головна перевага, що забезпечує довговічність в агресивних та вологих середовищах.
12. Гігієнічність: Поверхня нержавіючої сталі гладка, не має пор, що запобігає скупченню бактерій та полегшує очищення.
13. Висока міцність: Забезпечує надійність різьбових з'єднань при значних навантаженнях.
14. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
15. Довговічність: Термін служби виробів з нержавіючої сталі в десятки разів перевищує термін служби виробів з вуглецевої сталі.
16. Естетичний зовнішній вигляд: Не потребує фарбування чи додаткового покриття та зберігає привабливий вигляд протягом усього терміну експлуатації.
17.

18. Області застосування

19. Трубопровідні системи в харчовій, хімічній, фармацевтичній промисловості
20. Машинобудування та приладобудування
21. Будівництво та монтаж металоконструкцій
22. Системи водопостачання та опалення
23. Суднобудування та виробництво обладнання для басейнів (потребує сталь AISI 316)
24. Декоративні конструкції та елементи екстер'єру
25.

26. Можливі ризики та обмеження

27. Неправильний момент затягування: Занадто слабке затягування не забезпечить надійної фіксації, а надмірне – може пошкодити різьбу як на гайці, так і на болті.
28. Гальванічна корозія: При контакті з кріпленням з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію менш стійкого металу.
29. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для експлуатації в морській воді, басейнах та середовищах з високим вмістом хлоридів.
30. Екстремальні вібрації: В особливо відповідальних вузлах з екстремальними вібраціями може знадобитися використання додаткових методів стопоріння (наприклад, анаеробних фіксаторів різьби).
31. Повторне використання пошкодженої гайки: Використання гайки з пошкодженою різьбою або гранями є неприпустимим, оскільки це не гарантує надійної фіксації.
32.
33. Рекомендації щодо експлуатації:
34. Періодичний огляд: У системах з високим рівнем вібрації рекомендується періодично перевіряти надійність затяжки з'єднання.
35. Сумісність середовищ: Переконайтеся, що робоче середовище сумісне зі сталлю AISI 304 (уникайте хлоридних середовищ, сірчаної та соляної кислот).
36.

37. Монтаж та експлуатація

    Рекомендації щодо монтажу:
38. Очищення різьби: Перед монтажем переконайтеся, що різьба на основному кріпленні та контргайці чиста, без бруду та пошкоджень.
39. Порядок затягування: Спочатку встановіть та затягніть основну несучу гайку (або фітинг) з необхідним зусиллям.
40. Встановлення контргайки: Накрутіть контргайку до щільного прилягання до основної гайки.
41. Створення розпору: Утримуючи основну гайку ключем у нерухомому стані, затягніть контргайку з рекомендованим моментом. Це створює напругу в різьбі, яка і запобігає самовідгвинчуванню.
42.

43. Варіанти здешевлення та їх наслідки

44. Використання сталі низької якості (AISI 201 замість AISI 304): Основний спосіб зниження ціни. Наслідки: Катастрофічне зниження корозійної стійкості. Гайка швидко вкриється іржею у вологому середовищі, що призведе до руйнування з'єднання та забруднення системи.
45. Порушення геометрії (зменшена висота або товщина стінок): Наслідки: Зниження механічної міцності. Така гайка може не витримати необхідного моменту затягування, що призведе до зриву різьби.
46. Неякісна обробка різьби: Наявність задирок, неповний профіль різьби. Наслідки: Ускладнений монтаж, ризик пошкодження різьби на основному кріпленні (болті, фітингу), неможливість забезпечити рівномірне зусилля затяжки.
47. Відсутність фінішної обробки (пасивації): Наслідки: Зниження корозійної стійкості навіть для сталі AISI 304, оскільки на поверхні залишаються мікроскопічні частинки заліза після обробки, які можуть стати осередками корозії.
48.
49.
50. Універсальність застосування: Сумісна з будь-якими стандартними болтами, шпильками та різьбовими фітингами відповідного розміру та стандарту різьби.
51. Компактність: Менша висота порівняно зі стандартною гайкою дозволяє використовувати її у з'єднаннях з обмеженим простором.
52. Хімічна інертність: Матеріал AISI 304 не вступає в реакцію з більшістю робочих середовищ, що є критично важливим для харчової та хімічної промисловості.
53. Надійність фіксації: Ефективно запобігає ослабленню та самовільному відкручуванню різьбових з'єднань, що працюють в умовах вібрацій та змінних навантажень.
54. Простота конструкції та монтажу: Встановлення не вимагає спеціальних інструментів чи навичок, використовується стандартний гайковий ключ.
55. Багаторазове використання: На відміну від деяких інших стопорних елементів, нержавіючу контргайку можна демонтувати та використовувати повторно без суттєвої втрати її фіксуючих властивостей.
56.

57. Синоніми та альтернативні назви

58. Стопорна гайка: Технічно коректний термін, який прямо вказує на основну функцію виробу – стопоріння, тобто блокування основного кріплення.
59. Контруюча гайка: Професійний синонім, що підкреслює принцип дії – створення "контрящого" моменту, який перешкоджає ослабленню з'єднання.
60. Гайка низька: Поширений у професійному середовищі сленг, оскільки контргайки за стандартом DIN 431 мають меншу висоту порівняно зі стандартними гайками DIN 934, що робить їх компактнішими.
61. Jam nut: Англомовний термін, що широко використовується в міжнародній технічній документації та серед інженерів, які працюють з імпортним обладнанням.
62. Гайка для фіксації: Описова назва, яка доступно пояснює призначення деталі для широкого кола споживачів.
