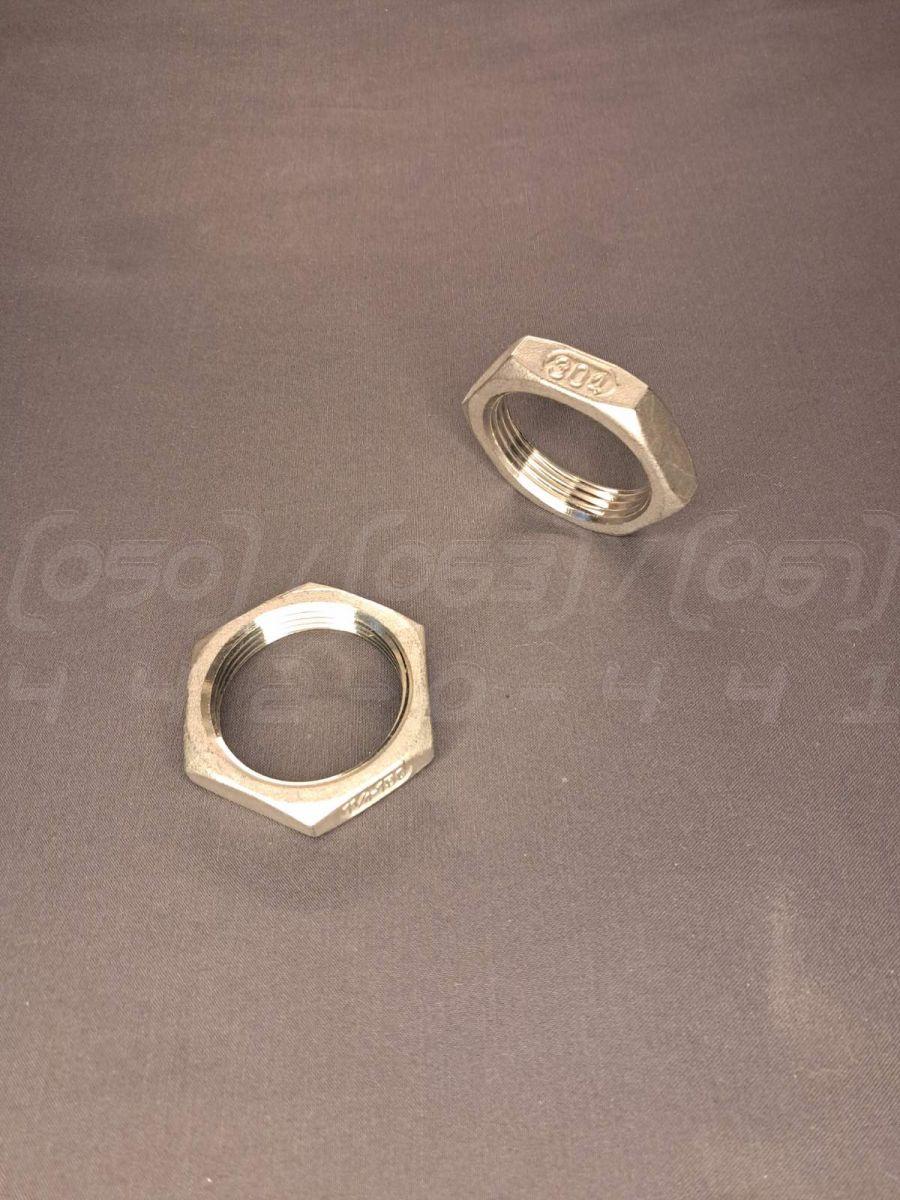

Контргайка нержавіюча муфтова DN32 (1"1/4), н/ж сталь AISI304, шестигранна, різьба BSPP, ДСТУ 8969-75

Контргайка нержавіюча муфтова DN32 (1"1/4) зі сталі AISI304 – це спеціалізований різьбовий фітинг, призначений для надійної фіксації та запобігання самовідгвинчуванню інших елементів трубопроводу (муфт, згонів, кранів) в умовах вібрацій та механічних навантажень. Виготовляється з нержавіючої сталі марки AISI304 (вітчизняний аналог 08Х18Н10).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN32, що відповідає умовному проходу 32 мм або 1 1/4 дюйма.
2. Номінальний тиск (PN): Розрахована на тиск у системі до 1,6 МПа (16 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (харчова сталь), що забезпечує чудову корозійну стійкість.
4. Тип з'єднання: Різьбове (муфтове) з внутрішньою трубною циліндричною різьбою G 1 1/4" стандарту BSPP (British Standard Pipe Parallel).
5. Форма: Шестигранна, для зручного монтажу з використанням стандартного гайкового ключа.
6. Стандарт виготовлення: Геометрія та розміри відповідають нормам DIN 431 та ДСТУ 8969-75.
7. Робоча температура: Діапазон робочих температур обмежений властивостями ущільнювального матеріалу, але сам матеріал AISI304 ефективно працює в широкому температурному діапазоні.

Синоніми та альтернативні назви

• Контргайка: Офіційна технічна назва, що вказує на її основну функцію – контрування, тобто запобігання розкручуванню різьбового з'єднання.
• Гайка, що контрить: Технічний синонім, який прямо описує дію, що виконується деталлю для фіксації.
• Стопорна гайка: Поширений технічний термін, що підкреслює, що гайка "стопорить" основний кріпильний або з'єднувальний елемент.
• Фіксуюча гайка: Синонім, який акцентує увагу на функції жорсткої фіксації деталей у нерухомому стані.
• Гайковий замок: Технічний термін, що описує систему з основної гайки/фітинга та контргайки, яка "замикає" з'єднання.
• Низька гайка: Іноді використовується як сленгова назва через її меншу висоту за стандартом DIN 431 порівняно зі стандартними кріпильними гайками.

Переваги контргайки

1. Надійна фіксація: Ефективно запобігає мимовільному ослабленню та розкручуванню різьбових з'єднань під дією вібрацій, гідравлічних ударів та температурних розширень.
2. Простота монтажу: Встановлення не вимагає спеціального інструменту, достатньо двох стандартних гайкових ключів.
3. Багаторазове використання: На відміну від стопорних елементів, що деформуються, нержавіючу контргайку можна використовувати повторно без втрати її фіксуючих властивостей.
4. Підвищення герметичності: При використанні з ущільнювальними матеріалами (льон, ФУМ-стрічка) контргайка створює додатковий осьовий тиск на ущільнювач, підвищуючи герметичність вузла.
5. Компактність та економічність: Має невеликі габарити та вагу, що робить її економічним та універсальним рішенням для фіксації.
6. Універсальність: Сумісна з усіма стандартними фітингами (згони, ніпелі, муфти), що мають зовнішню трубну різьбу BSPP відповідного діаметра.

Галузі застосування

• Промислове обладнання та технологічні лінії: Фіксація клапанів, фільтрів, насосів та інших пристроїв.
• Системи водопостачання та опалення: Монтаж трубопроводів, підключення радіаторів, бойлерів та сантехнічної арматури.
• Харчова промисловість: Збирання трубопровідних систем для транспортування напоїв, молока, олій завдяки гігієнічності сталі AISI304.
• Хімічна та фармацевтична промисловість: Застосовується в системах, де важлива стійкість до агресивних середовищ.
• Нафтогазова промисловість: Використовується в трубопроводах низького та середнього тиску.
• Машинобудування та приладобудування: Кріплення елементів у різних механізмах та конструкціях, що зазнають вібрацій.
• Пневматичні та гідравлічні системи: Забезпечення надійності з'єднань у системах, що працюють під тиском.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 стійка до впливу води, пари, слабких кислот, лугів та органічних розчинників.
2. Довговічність та надійність: Забезпечує тривалий термін служби з'єднань без необхідності частої заміни.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з харчовими продуктами та питною водою, легко очищується.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Витримує значні механічні навантаження та тиск у системі.
6. Естетичний зовнішній вигляд: З'єднання виглядають акуратно і не вимагають додаткового фарбування чи захисних покриттів.
7. Добра зварюваність та оброблюваність: Хоча для контргайки це не основне, сталь AISI304 легко піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (AISI 201): Замість AISI304 можуть застосовувати дешевшу сталь AISI 201. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення висоти та товщини стінок: Виробництво гайок з меншою висотою та товщиною, ніж передбачено стандартом DIN 431. Наслідки: Зниження механічної міцності, ризик зриву різьби при затягуванні, недостатня площа контакту для надійної фіксації.
• Порушення геометрії різьби: Неточне виготовлення різьби з відхиленнями по кроку або профілю. Наслідки: Ускладнений монтаж, люфт у з'єднанні, зниження ефективності контрування, що може призвести до самовідгвинчування.
• Відсутність фінішної обробки: Пропуск етапу видалення задирок та полірування. Наслідки: Ризик порізу при монтажі, неестетичний вигляд, потенційні осередки для скупчення бруду та розвитку корозії.

Монтаж та експлуатація

1. Підготовка різьби: Переконайтеся, що різьба на трубі або фітингу чиста, без пошкоджень та задирок.
2. Порядок закручування: Спочатку нагвинтіть і затягніть основний з'єднувальний елемент (наприклад, муфту). Потім до упору до нього підведіть контргайку.
3. Ущільнення: При необхідності герметизації, на зовнішню різьбу перед муфтою намотується ущільнювальний матеріал (ФУМ-стрічка, сантехнічний льон, анаеробний герметик).
4. Затягування: Утримуючи ключем основний елемент, другим ключем із зусиллям затягніть контргайку. Це створює напругу в різьбі, яка і запобігає розкручуванню.
5. Перевірка: Після монтажу переконайтесь у відсутності люфту та, якщо система під тиском, перевірте герметичність з'єднання.

• Відповідність параметрів: Використовуйте контргайку суворо в системах, де тиск і температура не перевищують допустимі для сталі AISI304 та ущільнювача.
• Сумісність середовища: Переконайтеся, що робоче середовище не є агресивним для сталі AISI304 (наприклад, концентровані кислоти або хлориди).
• Періодичний огляд: У системах з високою вібрацією рекомендується періодично перевіряти затяжку з'єднань.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання AISI304 у середовищах з високим вмістом хлоридів може призвести до точкової корозії.
2. Надмірне затягування: Застосування надлишкового зусилля при монтажі може призвести до зриву різьби на гайці або фітингу у відповідь.
3. Неякісний ущільнювач: Використання невідповідного або старого ущільнювального матеріалу може стати причиною протікання, незважаючи на надійну фіксацію.
4. Гальванічна корозія: При контакті з елементами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію менш стійкого металу.
5. Неповна фіксація: Якщо контргайка затягнута недостатньо сильно, вона не виконуватиме свою функцію, і з'єднання може ослабнути.
