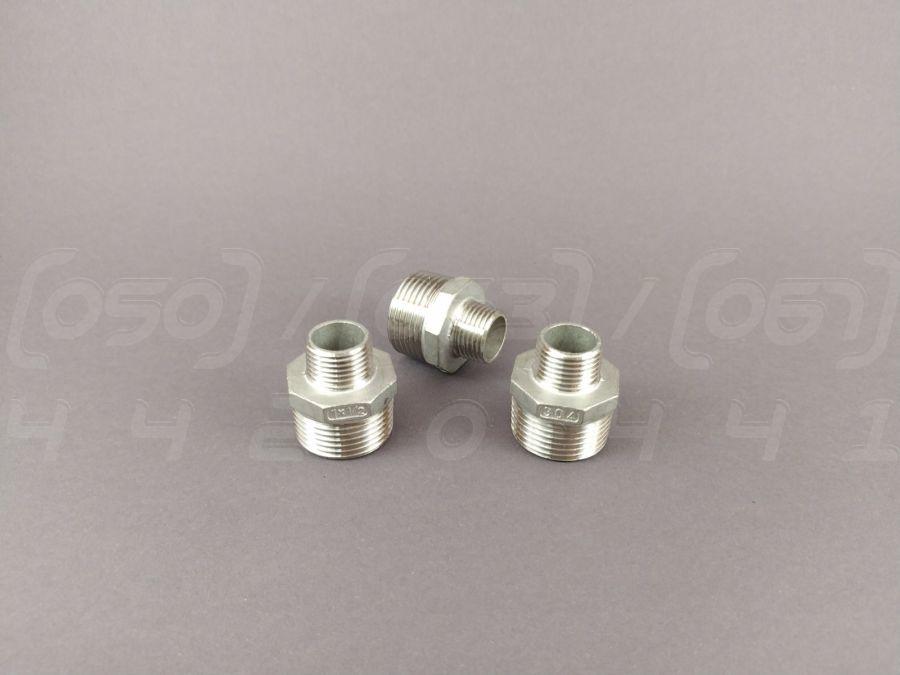

Ніпель перехідний різьбовий DN25x15 (1"x1/2") нержавіючий, н/ж сталь AISI 304, з шестигранником, Class 150

Ніпель перехідний різьбовий нержавіючий DN25x15 (1"x1/2") - це різьбовий з'єднувальний фітинг, призначений для створення надійного та герметичного переходу між елементами трубопроводу з різними діаметрами (з 1 дюйма на 1/2 дюйма). Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25x15 (перехід з Ду25 на Ду15).
2. Номінальний тиск (PN): Class 150, що еквівалентно приблизно PN20 (20 бар) за нормальних температур.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги: 08Х18Н10, 1.4301, CF8).
4. Тип з'єднання: Різьбове, зовнішня-зовнішня (ЗЗ).
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) - трубна циліндрична різьба.
6. Робоча температура: Діапазон від -40°C до +300°C, залежно від умов експлуатації та ущільнювальних матеріалів.
7. Керуючий елемент: Монтажний шестигранник під ключ для зручності встановлення та демонтажу.
8. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель перехідний: Класична технічна назва, що вказує на функцію зміни діаметра.
• Редукційний ніпель: Технічний термін, синонімічний "перехідному", що підкреслює функцію редукування (зменшення) проходу.
• Бочонок перехідний: Поширена сленгова назва для ніпелів із зовнішньою різьбою з обох боків.
• Згін перехідний: Професійний сленг; хоча технічно згін є складнішим вузлом, на практиці так часто називають і сам ніпель.
• Різьбовий перехідник: Функціональна назва, що описує деталь як елемент для з'єднання труб різного розміру.
• Фітинг-перехідник ЗЗ: Технічний опис, що вказує на тип фітинга та конфігурацію різьби (зовнішня-зовнішня).

Переваги ніпеля перехідного

1. Універсальність з'єднання: Дозволяє легко та швидко з'єднувати труби або арматуру з різними діаметрами умовного проходу.
2. Простота монтажу: Наявність центрального шестигранника значно спрощує процес затягування за допомогою стандартного гайкового ключа.
3. Висока герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує надійне та герметичне з'єднання.
4. Багаторазове використання: Конструкція дозволяє проводити багаторазовий монтаж та демонтаж з'єднання без пошкодження фітинга.
5. Компактність: Має невеликі габарити, що дозволяє використовувати його в обмеженому просторі.
6. Надійність: Лита конструкція забезпечує високу механічну міцність та стійкість до гідравлічних ударів.

Галузі застосування

• Системи водопостачання та опалення: Для підключення радіаторів, насосів, фільтрів та іншої арматури різних діаметрів.
• Промислове обладнання та технологічні лінії: У харчовій, хімічній, фармацевтичній галузях для з'єднання ділянок трубопроводів.
• Нафтогазова промисловість: У трубопроводах для транспортування різноманітних середовищ.
• Пневматичні та гідравлічні системи: Для підключення шлангів, клапанів та виконавчих механізмів.
• Машинобудування: В якості з'єднувальних елементів у різних вузлах та агрегатах.
• Лабораторне обладнання: Для збирання стендів та установок, де потрібен перехід між різними розмірами.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал хімічно нейтральний, не виділяє шкідливих речовин, що дозволяє використовувати його в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої міцнісні характеристики в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні робочі тиски без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та зберігають привабливий вигляд.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості: Застосування сталі з меншим вмістом легуючих елементів (хрому, нікелю) або з більшою кількістю домішок. Наслідки: Значне зниження корозійної стійкості, поява іржі, зменшення терміну служби.
• Зменшення товщини стінок: Виготовлення фітинга з тоншими стінками, ніж передбачено стандартом. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні чи під впливом високого тиску.
• Порушення геометрії різьби: Неточне виготовлення профілю різьби, відхилення по кроку або діаметру. Наслідки: Неможливість створення герметичного з'єднання, зрив різьби під час монтажу, ризик протікання.
• Відмова від литої конструкції на користь зварної: Виготовлення перехідника шляхом зварювання двох частин різного діаметра. Наслідки: Поява зварного шва, який є потенційним осередком корозії та має меншу міцність порівняно з суцільнолитим виробом.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті, без бруду, стружки та пошкоджень.
2. Використання ущільнювача: Для циліндричної різьби BSPP обов'язковим є застосування ущільнювальних матеріалів (ФУМ-стрічка, сантехнічна нитка, анаеробний герметик) для забезпечення герметичності.
3. Помірне затягування: Затягуйте з'єднання за допомогою ключа за шестигранник, прикладаючи помірне зусилля. Надмірне затягування може пошкодити різьбу або ущільнювач.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні, і фітинг не зазнає згинальних навантажень після монтажу.
5. Пробний запуск: Після монтажу плавно подайте тиск у систему та перевірте з'єднання на наявність витоків.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску та температури, встановлені для даного фітинга.
• Сумісність середовища: Переконайтеся, що сталь AISI 304 є стійкою до робочого середовища, що транспортується по трубопроводу.
• Періодичний огляд: Регулярно оглядайте з'єднання на наявність витоків або ознак корозії, особливо в агресивних середовищах.

Можливі ризики та обмеження

1. Несумісність різьб: Спроба з'єднати різьбу BSPP з метричною або конічною різьбою NPT призведе до негерметичного та ненадійного з'єднання.
2. Закушування різьби: Нержавіюча сталь схильна до "холодного зварювання" (задирання) під час монтажу без змащення або при надмірному зусиллі, що може зробити демонтаж неможливим.
3. Корозія у специфічних середовищах: Сталь AISI 304 може зазнавати корозії в середовищах з високим вмістом хлоридів або в сильних неокислювальних кислотах.
4. Неправильний вибір ущільнювача: Використання ущільнювального матеріалу, несумісного з робочим середовищем або температурою, призведе до швидкої втрати герметичності.
5. Вібраційні навантаження: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути, що вимагатиме періодичного підтягування.
