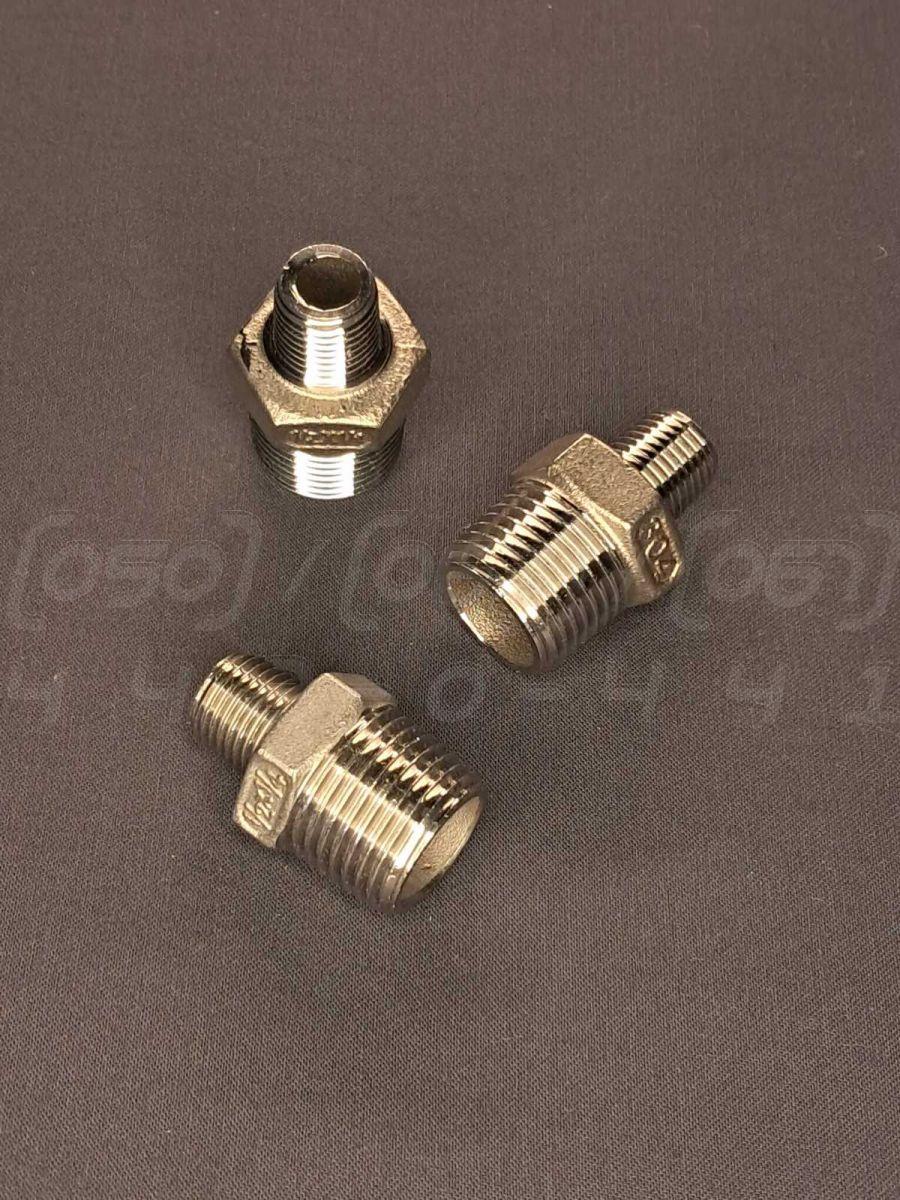

Ніпель перехідний різьбовий нержавіючий DN15x8 (1/2"x1/4") н/ж сталь AISI 304, з шестигранником, Class 150

Ніпель перехідний різьбовий нержавіючий DN15x8 (1/2"x1/4") - це різьбовий з'єднувальний фітинг, який використовується для створення герметичного переходу між елементами трубопроводу з різними діаметрами. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN15x8 (забезпечує перехід з 1/2 дюйма на 1/4 дюйма).
2. Номінальний тиск (PN): Class 150, що еквівалентно приблизно 20 бар або 2.0 МПа.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, ливарний аналог CF8).
4. Тип з'єднання: Різьбове (зовнішня-зовнішня різьба), стандарт BSPP (трубна циліндрична різьба).
5. Конструктивна особливість: Оснащений шестигранником по центру корпусу для зручності та надійності монтажу за допомогою гайкового ключа.
6. Робоча температура: Ефективний в діапазоні від -60°C до +225°C, залежно від ущільнювального матеріалу, що застосовується.
7. Робоче середовище: Вода, пара, стиснене повітря, нафтопродукти, харчові рідини, а також інші слабоагресивні середовища, сумісні зі сталлю AISI 304.

Синоніми та альтернативні назви

• Ніпель перехідний: Класичне технічне найменування, що вказує на основну функцію - перехід між різними розмірами.
• Ніпель редукційний: Технічний синонім, який акцентує увагу на зменшенні (редукції) діаметра потоку.
• Бочата перехідна: Широко розповсюджений професійний сленг, що описує зовнішню форму фітинга.
• Перехідник тато-тато: Сленгова назва, яка точно характеризує тип різьбового з'єднання (дві зовнішні різьби).
• Різьбовий фітинг з шестигранником: Загальний технічний опис, що підкреслює тип з'єднання та ключову конструктивну деталь для монтажу.

Переваги ніпеля перехідного

1. Універсальність застосування: Дозволяє легко з'єднувати труби, шланги або обладнання з різними стандартами різьби (1/2" та 1/4").
2. Простота та надійність монтажу: Наявність центрального шестигранника забезпечує надійне захоплення ключем, запобігаючи пошкодженню корпусу та різьби під час затягування.
3. Компактність конструкції: Мінімальні габарити роблять його незамінним для використання в обмеженому просторі, наприклад, у колекторних шафах або приладобудуванні.
4. Висока герметичність: Точно виконана різьба BSPP в комбінації з ущільнювальними матеріалами (ФУМ-стрічка, анаеробний герметик) гарантує довговічне та надійне ущільнення.
5. Механічна міцність: Суцільна конструкція з нержавіючої сталі AISI 304 забезпечує високу стійкість до механічних навантажень та тиску класу Class 150.
6. Гідравлічна ефективність: Гладка внутрішня поверхня фітинга створює мінімальний гідравлічний опір, не порушуючи потік робочого середовища.

Галузі застосування

• Системи водопостачання та опалення: Для підключення насосів, фільтрів, радіаторів та іншої запірно-регулюючої арматури.
• Харчова промисловість: В лініях розливу, системах транспортування інгредієнтів, де важлива гігієнічність та корозійна стійкість сталі AISI 304.
• Хімічна та фармацевтична промисловість: Для складання трубопроводів, що транспортують неагресивні та слабоагресивні рідини, розчини та гази.
• Пневматичні та гідравлічні системи: Для підключення манометрів, датчиків, клапанів та інших компонентів автоматики.
• Машинобудування та приладобудування: Використовується як з'єднувальний елемент у гідравлічних, мастильних та охолоджувальних системах різного обладнання.
• Нафтогазова галузь: Застосовується в допоміжних трубопроводах, системах КВПіА та лініях подачі реагентів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 ефективно протистоїть корозії у прісній воді, парі, харчових продуктах та багатьох хімічних середовищах.
2. Довговічність та надійність: Матеріал не піддається іржі, що забезпечує тривалий термін служби фітинга без втрати експлуатаційних характеристик.
3. Гігієнічність та екологічна безпека: Гладка, непориста поверхня нержавіючої сталі запобігає накопиченню бактерій і легко піддається санітарній обробці.
4. Стійкість до температур: Зберігає свою міцність та структуру в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні робочі тиски, що відповідають класу Class 150.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд.
7. Добра оброблюваність: Матеріал легко піддається механічній обробці, що дозволяє отримувати різьбу високої точності.

Варіанти здешевлення та їхні наслідки

• Використання сталі марки AISI 201: Призводить до різкого зниження корозійної стійкості. Фітинг швидко вкриється іржею у вологому середовищі, що спричинить втрату герметичності.
• Зменшення товщини стінки: Знижує механічну міцність і максимально допустимий робочий тиск. Підвищується ризик деформації або появи тріщин під час монтажу.
• Низька якість обробки різьби: Неточна або "рвана" різьба ускладнює монтаж, підвищує ризик "закушування" і не дозволяє створити герметичне з'єднання.
• Відсутність центрального шестигранника: Ускладнює установку, змушуючи використовувати трубний ключ, який може деформувати або пошкодити циліндричну поверхню фітинга.

Монтаж та експлуатація

1. Очищення різьби: Перед установкою переконайтеся, що обидві різьби (на ніпелі та відповідній деталі) чисті, без бруду та механічних пошкоджень.
2. Ущільнення з'єднань: Обов'язково використовуйте якісний ущільнювальний матеріал (ФУМ-стрічку, тефлонову нитку, анаеробний герметик), сумісний з робочим середовищем.
3. Затягування: Затягуйте ніпель за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля виключно до шестигранника. Не перетягуйте з'єднання.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні, і на ніпель не діють згинальні або розтягувальні навантаження.
5. Промивання системи: Після завершення монтажних робіт рекомендується промити систему для видалення стружки та іншого сміття.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не призначена для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) та в концентрованих відновлювальних кислотах.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, вищих за встановлені для Class 150, може призвести до руйнування фітинга.
3. Галінг (холодне зварювання): При затягуванні різьбових з'єднань з нержавіючої сталі без ущільнювача може статися "закушування" різьби, що зробить демонтаж неможливим.
4. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути, що потребуватиме періодичної перевірки.
5. Неякісний монтаж: Недостатнє або надмірне затягування є основною причиною виникнення протікань.
