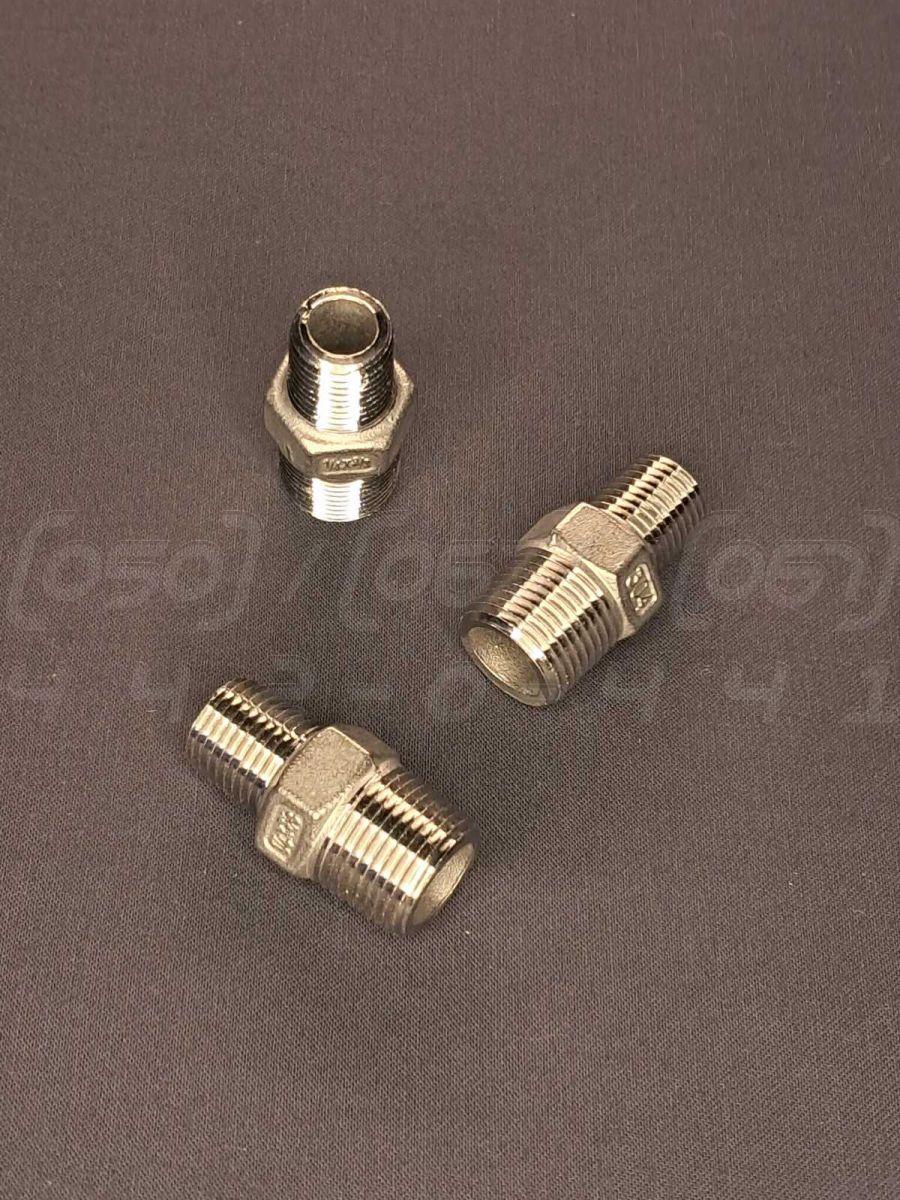

Ніпель перехідний різьбовий нержавіючий DN10x8 (3/8"x1/4") н/ж сталь AISI 304, з шестигранником, Class 150

Ніпель перехідний різьбовий нержавіючий DN10x8 (3/8"x1/4") - це з'єднувальний елемент трубопроводу із зовнішньою різьбою на обох кінцях, призначений для герметичного з'єднання труб або компонентів системи різного діаметру. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN10x8 (перехід з 3/8 дюйма на 1/4 дюйма).
2. Номінальний тиск (PN): Class 150 (приблизно 20 бар або 2.0 МПа).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 1.4301).
4. Тип з'єднання: Різьбове (зовнішня-зовнішня різьба, тип BSPP).
5. Конструктивна особливість: Наявність шестигранника по центру для зручності монтажу за допомогою гайкового ключа.
6. Робоча температура: Від -60°C до +225°C (залежно від матеріалу ущільнювача та робочого тиску).
7. Робоче середовище: Вода, пара, повітря, нафтопродукти, харчові продукти, слабоагресивні хімічні речовини.

Синоніми та альтернативні назви

• Ніпель перехідний: Класична технічна назва, що вказує на функцію переходу між різними діаметрами.
• Ніпель редукційний: Технічний синонім, що підкреслює зменшення (редукцію) діаметра.
• Бочата перехідна: Поширений професійний сленг, що описує форму фітинга.
• Перехідник тато-тато: Сленгова назва, яка точно описує тип з'єднання (дві зовнішні різьби).
• Різьбовий фітинг з шестигранником: Загальний технічний опис, що акцентує увагу на типі з'єднання та конструктивній особливості.

Переваги ніпеля перехідного

1. Універсальність: Дозволяє легко та швидко з'єднувати елементи трубопроводу з різними діаметрами різьби.
2. Простота монтажу: Шестигранник по центру корпусу забезпечує надійне захоплення стандартним гайковим ключем, запобігаючи пошкодженню різьби та корпусу при затягуванні.
3. Компактність: Має мінімальні габарити, що ідеально підходить для використання в обмеженому просторі.
4. Надійність з'єднання: Якісно виконана різьба забезпечує високу герметичність при використанні ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик).
5. Висока міцність: Суцільнолита або виточена конструкція з нержавіючої сталі витримує значні механічні навантаження та високий тиск.
6. Гідравлічна ефективність: Гладка внутрішня поверхня забезпечує мінімальний опір потоку робочого середовища.

Галузі застосування

• Системи водопостачання та опалення: Для підключення радіаторів, насосів, фільтрів та іншої арматури.
• Харчова промисловість: В лініях розливу, системах подачі інгредієнтів, де важлива гігієнічність матеріалу AISI 304.
• Хімічна та фармацевтична промисловість: Для транспортування неагресивних та слабоагресивних рідин і газів.
• Пневматичні та гідравлічні системи: Для підключення манометрів, клапанів, циліндрів та розподільників.
• Машинобудування та приладобудування: В якості з'єднувальних елементів у різних вузлах та агрегатах.
• Нафтогазова галузь: У допоміжних трубопроводах, системах КВПіА.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, багатьох кислот і лугів.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає розмноженню бактерій.
4. Стійкість до температур: Зберігає міцність як при низьких, так і при високих температурах.
5. Міцність при високому тиску: Здатна витримувати значні робочі тиски, що відповідають класу Class 150.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування і мають гарний вигляд у відкритих системах.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці, що забезпечує високу якість різьби.

Варіанти здешевлення та їхні наслідки

• Використання сталі марки AISI 201: Знижується корозійна стійкість, фітинг швидко іржавіє у вологому середовищі, термін служби скорочується в кілька разів.
• Зменшення товщини стінки: Знижується механічна міцність і максимально допустимий тиск, підвищується ризик деформації при монтажі.
• Низька якість обробки різьби: Призводить до труднощів під час монтажу, необхідності докладати надмірних зусиль та ризику "закушування" або пошкодження різьби.
• Відсутність центрального шестигранника: Ускладнює монтаж, змушує використовувати трубний ключ, який може пошкодити (зім'яти) корпус фітинга.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті, без задирок та бруду.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальний матеріал (ФУМ-стрічку, тефлонову нитку або анаеробний герметик), сумісний з робочим середовищем.
3. Затягування: Затягуйте ніпель за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Не перетягуйте з'єднання, щоб уникнути пошкодження різьби.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і ніпель не зазнає згинальних навантажень.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для концентрованих кислот (сірчаної, соляної) та хлоридних середовищ.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, вищих за вказані в характеристиках (Class 150), може призвести до руйнування.
3. Галінг (холодне зварювання): При затягуванні з'єднань з нержавіючої сталі без змащення або ущільнювача може статися "закушування" різьби, що зробить демонтаж неможливим.
4. Вібраційні навантаження: У системах з високою вібрацією різьбові з'єднання можуть з часом ослабнути.
5. Неякісний монтаж: Недостатнє або надмірне затягування є основною причиною протікання.
