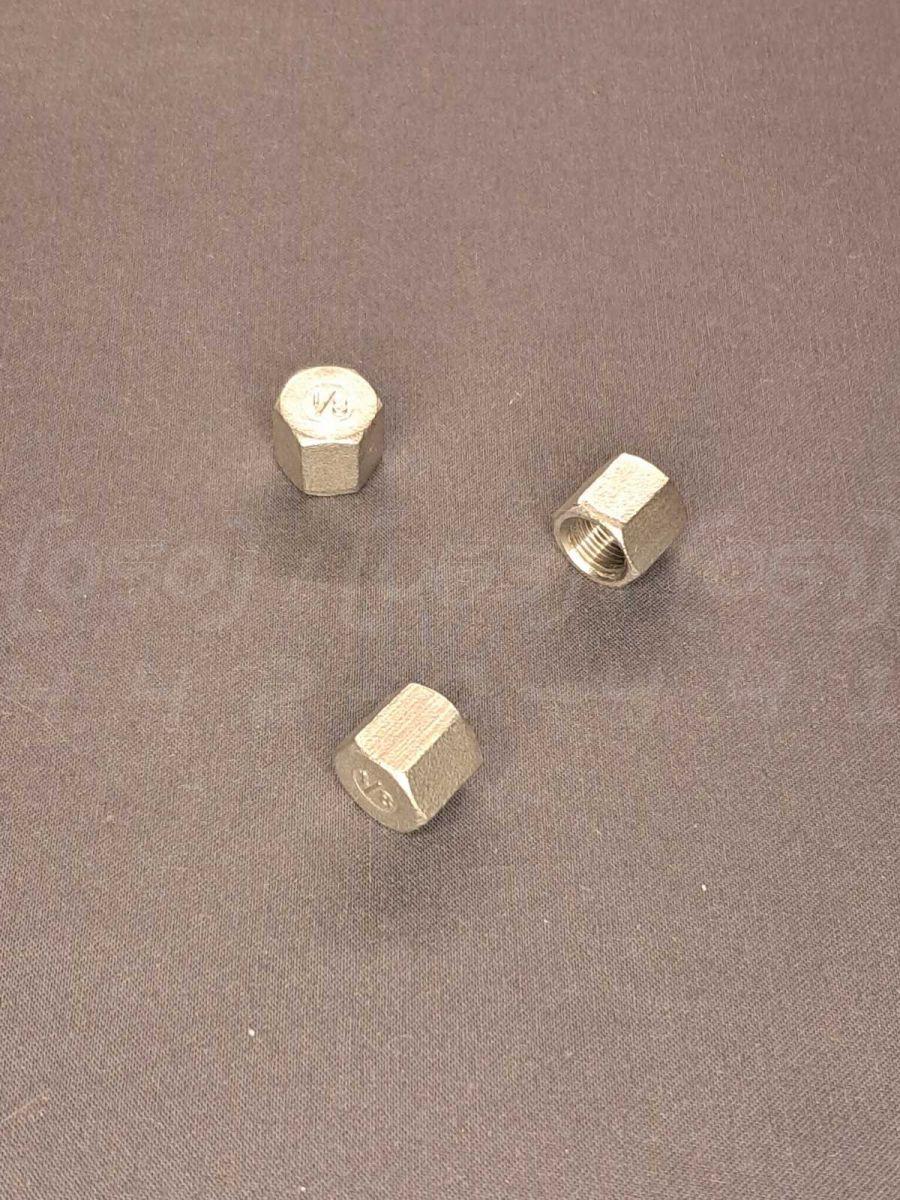

Заглушка муфтова нержавіюча DN6 (1/8"), різьба внутрішня BSPP, н/ж сталь AISI304, Class 150, шестигранна

Заглушка муфтова нержавіюча DN6 (1/8") - це різьбовий фітинг, призначений для постійного або тимчасового герметичного перекриття кінцевих отворів трубопроводів. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN6 (відповідає умовному проходу 6 мм або 1/8 дюйма).
2. Номінальний тиск (PN): Class 150 відповідає робочому тиску до PN20 (20 бар або 2.0 МПа) при температурі від -20°C до +40°C.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, CF8), забезпечує високу корозійну стійкість та гігієнічність.
4. Тип з'єднання: Різьбове (муфтове) з внутрішньою трубною циліндричною різьбою BSPP (G 1/8").
5. Робоча температура: Діапазон від -20°C до +220°C, залежно від використовуваного ущільнювача та тиску в системі.
6. Виконання: Шестигранна форма під ключ для зручності монтажу та демонтажу.
7. Стандарти: Виготовлена відповідно до вимог ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Заглушка різьбова: Технічна назва, що вказує на тип з'єднання.
• Пробка з внутрішньою різьбою: Поширена технічна назва, що описує функціонал виробу.
• Ковпак нержавіючий: Технічний термін, що описує форму та призначення для закриття зовнішньої різьби.
• Фітинг-заглушка: Загальна назва, що класифікує деталь як з'єднувальний елемент трубопроводу.
• Глухар / Глушка: Професійний сленг, який використовується монтажниками для позначення будь-якого елемента, що глушить трубу.

Переваги заглушки різьбової

1. Надійна герметизація: Забезпечує повне перекриття потоку робочого середовища, запобігаючи витокам при правильному монтажі.
2. Простота та швидкість монтажу: Шестигранна форма під ключ та стандартна різьба BSPP дозволяють швидко встановлювати та демонтувати заглушку без використання складного обладнання.
3. Висока механічна міцність: Суцільнолита конструкція зі сталі AISI 304 витримує значні механічні навантаження та тиск.
4. Багаторазове використання: Конструкція дозволяє багаторазово використовувати фітинг під час проведення ремонтних або регламентних робіт.
5. Універсальність: Може застосовуватися в системах з різними робочими середовищами, включаючи воду, пару, повітря, гази, нафтопродукти та харчові рідини.
6. Довговічність: Завдяки високій корозійній стійкості матеріалу, заглушка має тривалий термін служби навіть в агресивних умовах.

Галузі застосування

• Промислове обладнання та технологічні лінії: Для опресування, консервації та ремонту обладнання.
• Системи водопостачання та опалення: Для тимчасового або постійного перекриття невикористовуваних гілок, відводів або точок підключення.
• Хімічна промисловість: У трубопроводах, що транспортують помірно агресивні середовища, сумісні зі сталлю AISI 304.
• Харчова промисловість: На лініях виробництва напоїв, молочних продуктів, де важлива гігієнічність та стійкість до миючих засобів.
• Нафтогазова промисловість: В системах низького та середнього тиску для допоміжних ліній та КВПіА.
• Пневматичні та гідравлічні системи: Для герметизації портів та невикористовуваних контурів.
• Машинобудування та приладобудування: В якості захисного або функціонального елемента в різних вузлах та агрегатах.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійкість до іржі в атмосферних умовах та в більшості окислювальних середовищ.
2. Довговічність та надійність: Матеріал не деградує з часом, зберігаючи свої характеристики міцності.
3. Гігієнічність та екологічна безпека: Гладка поверхня запобігає накопиченню бактерій, сталь не виділяє шкідливих речовин.
4. Стійкість до температур: Зберігає працездатність у широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні внутрішні тиски без деформації.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Хоча для заглушки це менш актуально, ця властивість сталі в цілому спрощує створення складних трубопровідних систем.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Заміна AISI 304 на дешевшу сталь марки 200-ї серії. Наслідки: Різке зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками, ніж передбачено стандартом ISO 4144. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні чи під тиском.
• Неякісне нарізання різьби: Відхилення від стандарту BSPP, наявність задирок, неповний профіль різьби. Наслідки: Неможливість досягнення герметичності, ризик зриву різьби (задирання) під час монтажу.
• Ігнорування стандартів: Виробництво без дотримання розмірів та допусків EN 10241, що призводить до невідповідності фітинга. Наслідки: Несумісність з іншими стандартними елементами трубопроводу, неможливість правильного монтажу.

Монтаж та експлуатація

1. Підготовка різьби: Переконайтеся, що зовнішня різьба труби або фітинга чиста, без пошкоджень та задирок.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальний матеріал (ФУМ-стрічку, анаеробний герметик або сантехнічну нитку) для забезпечення герметичності з'єднання BSPP.
3. Затягування: Затягуйте заглушку за допомогою відповідного гайкового ключа, прикладаючи помірне зусилля, достатнє для герметизації, але без ризику пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що на заглушку не передаються згинальні навантаження від трубопроводу.
5. Перевірка герметичності: Після монтажу та подачі тиску в систему, перевірте з'єднання на відсутність витоків.

1. Відповідність параметрів: Не перевищуйте максимальні значення тиску (PN20) та температури, встановлені для даного фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
3. Періодичний огляд: Регулярно оглядайте з'єднання на предмет появи корозії або витоків, особливо в агресивних середовищах.

Можливі ризики та обмеження

1. Різьбове задирання (Galling): При затягуванні без змащення або ущільнювача можливе "холодне зварювання" різьб, що зробить демонтаж неможливим без пошкодження.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень Class 150 може призвести до руйнування заглушки.
3. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) та деяких кислот, де потрібна сталь AISI 316.
4. Неякісний монтаж: Недостатнє або надмірне зусилля при затягуванні може призвести до витоків або пошкодження різьби.
5. Вібраційні навантаження: У системах з високою вібрацією різьбове з'єднання може з часом ослабнути, що потребуватиме періодичної підтяжки.
