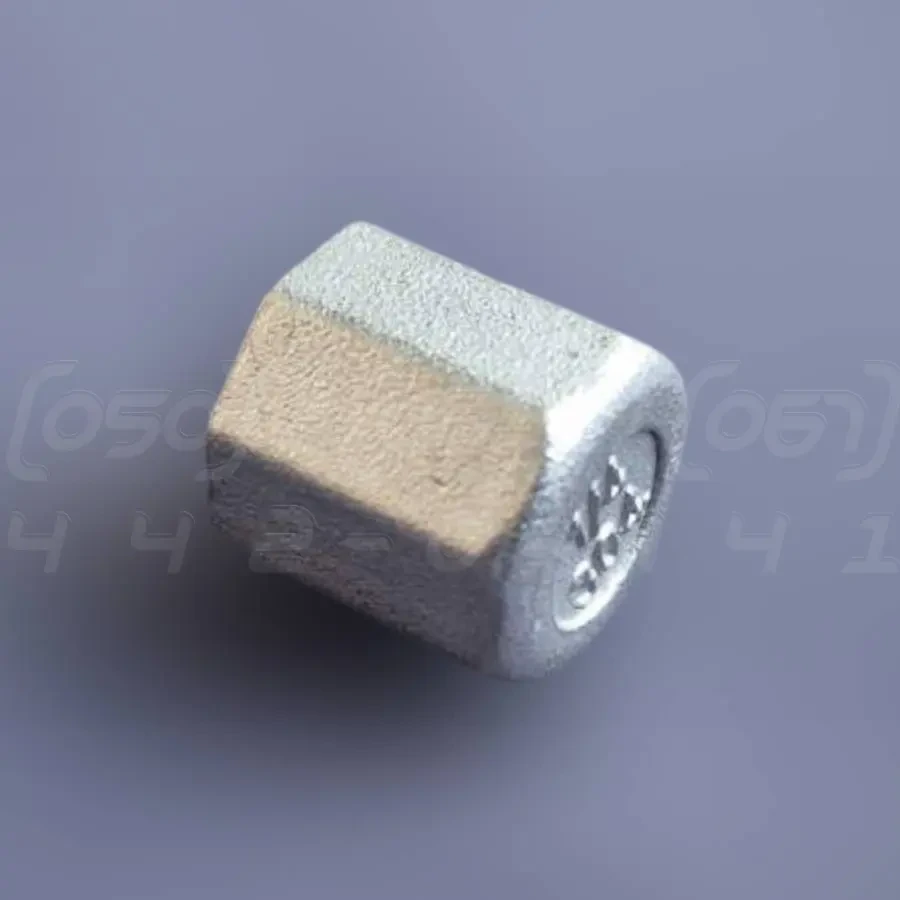

Заглушка муфтова нержавіюча DN8 (1/4") шестигранна, внутрішня різьба BSPP, н/ж сталь AISI304, Class 150

Заглушка муфтова нержавіюча DN8 (1/4") - це різьбовий фітинг, призначений для герметичного та надійного перекриття кінцевих отворів трубопроводів. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 або Ду8, що відповідає 1/4 дюйма.
2. Номінальний тиск (PN): Class 150, відповідає тиску до 20 бар (2 MPa).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Муфтове (різьбове), внутрішня циліндрична різьба BSPP (G).
5. Форма: Шестигранна, для зручного монтажу за допомогою стандартного гайкового ключа.
6. Робоча температура: Від -60°C до +220°C (залежно від ущільнювача та робочого середовища).
7. Стандарти: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Заглушка різьбова: Технічна назва, що вказує на тип з'єднання.
• Заглушка з внутрішньою різьбою: Уточнювальний технічний термін, що описує конструкцію.
• Корок нержавіючий: Поширена назва для фітингів, що закривають отвори.
• Ковпак різьбовий: Назва, що описує форму та функцію виробу.
• Фітинг-заглушка: Загальний термін, що підкреслює приналежність до з'єднувальних елементів трубопроводу.
• Глушилка: Професійний сленг, що використовується для позначення будь-якого елемента, який глушить або перекриває потік.

Переваги заглушки різьбової

1. Надійна герметизація: Забезпечує повне та герметичне закриття невикористовуваних гілок трубопроводу.
2. Простота монтажу та демонтажу: Шестигранна форма під ключ дозволяє швидко встановлювати та знімати заглушку без спеціального інструменту.
3. Висока механічна міцність: Суцільнолита конструкція з нержавіючої сталі витримує значні механічні навантаження.
4. Багаторазове використання: Фітинг можна використовувати повторно після демонтажу, що є економічно вигідним.
5. Корозійна стійкість: Сталь AISI304 забезпечує відмінну стійкість до загальної корозії у більшості промислових середовищ.
6. Універсальність: Стандартна різьба BSPP сумісна з більшістю видів трубної арматури та фітингів.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова промисловість
• Енергетика
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійкість до іржі, кислот, лугів та інших агресивних середовищ.
2. Довговічність та надійність: Тривалий термін служби навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Ідеально підходить для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Здатність витримувати високий робочий тиск.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та легко очищується.
7. Добра зварюваність та оброблюваність: Дозволяє створювати складні конструкції.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Значно знижується корозійна стійкість, з'являється ризик іржі у вологих умовах.
• Зменшення товщини стінок: Знижується максимальний робочий тиск та механічна міцність, підвищується ризик деформації під час монтажу.
• Неякісна обробка різьби: Призводить до труднощів при монтажі, ризику "закушування" різьби та неможливості забезпечити герметичність з'єднання.
• Відсутність сертифікації: Купівля продукції без відповідності стандартам ISO або DIN несе ризики невідповідності розмірів та низької якості матеріалу.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що різьба на трубі та в заглушці чиста, без бруду та задирок.
• Ущільнення різьбових з'єднань: Для циліндричної різьби BSPP обов'язково використовуйте ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, ущільнювальна нитка) для забезпечення герметичності.
• Затягування: Затягуйте заглушку за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
• Перевірка на герметичність: Після монтажу та подачі тиску в систему, перевірте з'єднання на відсутність витоків.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (Class 150) та температури, встановлені для даного виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI304.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет корозії або витоків, особливо в агресивних середовищах.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода).
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище Class 150 може призвести до руйнування фітинга.
3. Галінг (заїдання різьби): При монтажі без змащення або з надмірним зусиллям можливе "холодне зварювання" різьби, що унеможливить демонтаж.
4. Несумісність різьб: Спроба з'єднати різьбу BSPP з іншими стандартами (наприклад, NPT) не забезпечить герметичності та пошкодить з'єднання.
5. Вібраційні навантаження: У системах з високою вібрацією різьбове з'єднання може з часом ослабнути.
