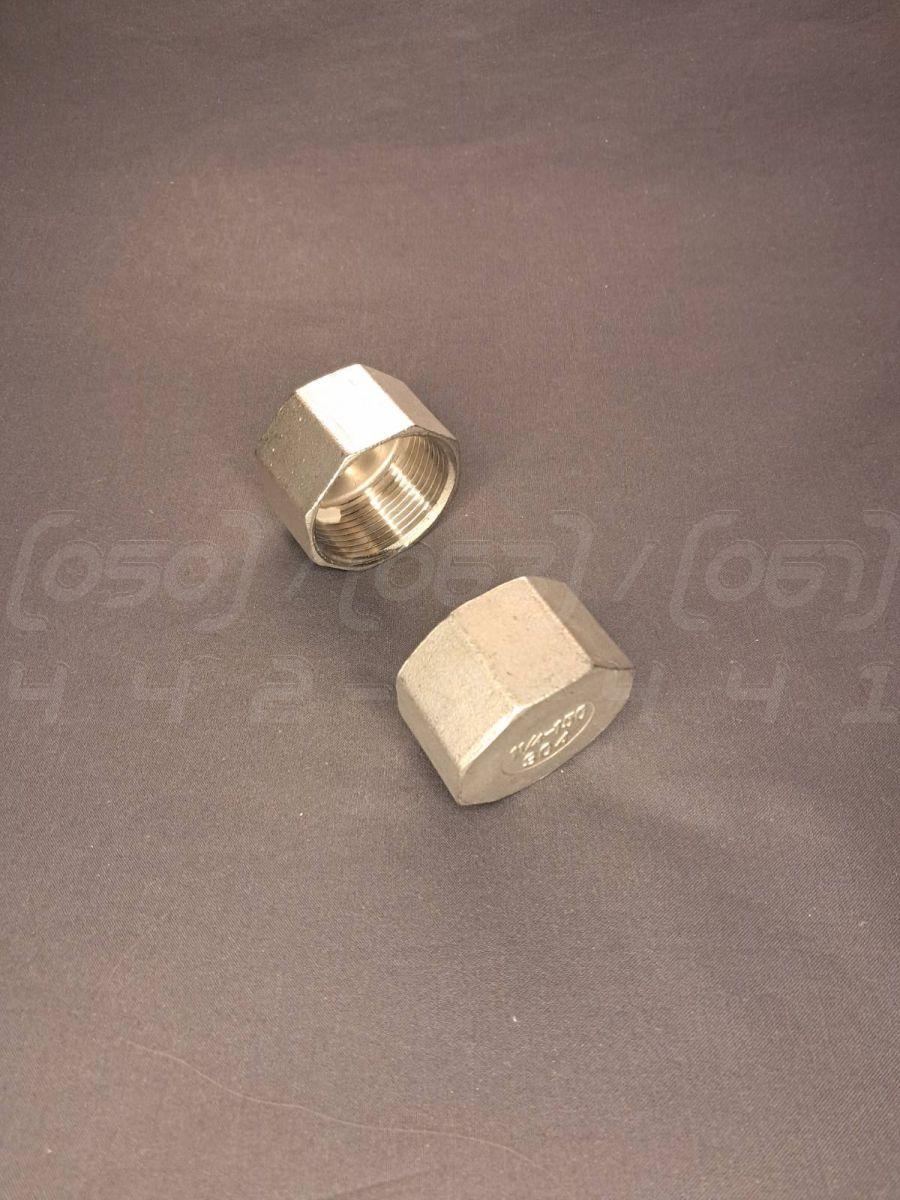

Заглушка нержавіюча DN32 (1"1/4) з внутрішньою різьбою BSPP, н/ж сталь AISI304, Class 150, восьмигранна

Заглушка нержавіюча DN32 (1"1/4) з внутрішньою різьбою BSPP – це різьбовий фітинг, призначений для надійного та герметичного блокування кінцевих отворів трубопроводів. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN32 або 1"1/4 дюйма.
2. Номінальний тиск (PN): Class 150 (до 10-16 бар залежно від температури).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10).
4. Тип з'єднання: Різьбове з внутрішньою трубною циліндричною різьбою BSPP (G).
5. Форма: Восьмигранна під стандартний гайковий ключ.
6. Робоча температура: Від -20°C до +220°C.
7. Ущільнення: Потребує використання ущільнювальних матеріалів (наприклад, стрічка ФУМ, анаеробний герметик) для максимальної герметичності.
8. Стандарти: Виготовлено відповідно до ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Заглушка різьбова: Класична технічна назва, що вказує на спосіб монтажу.
• Пробка: Поширений професійний сленг, що часто використовується для позначення заглушок із внутрішньою різьбою.
• Ковпак: Технічний термін, який частіше застосовується до заглушок із зовнішньою різьбою, але іноді використовується як синонім.
• Фітинг-заглушка: Загальна технічна назва, що підкреслює приналежність виробу до класу з'єднувальних елементів трубопроводу.
• Восьмигранник: Сленгова назва, що описує форму виробу, зручну для монтажу ключем.

Переваги заглушки різьбової

1. Надійне герметичне перекриття: Забезпечує повне блокування потоку робочого середовища на кінцевих ділянках трубопроводу.
2. Простота монтажу та демонтажу: Різьбове з'єднання не вимагає зварювання та дозволяє швидко встановлювати та знімати заглушку за допомогою стандартних інструментів.
3. Можливість багаторазового використання: Фітинг можна демонтувати та встановити повторно без втрати експлуатаційних властивостей.
4. Зручність під ключ: Восьмигранна форма корпусу забезпечує надійне захоплення гайковим ключем, запобігаючи прослизанню.
5. Висока механічна міцність: Суцільна конструкція з нержавіючої сталі витримує значні механічні навантаження та вібрації.
6. Компактність та універсальність: Невеликі розміри та стандартна різьба BSPP роблять її сумісною з більшістю трубопровідних систем.

Області застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, слабких кислот і лугів, що гарантує тривалий термін служби.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь є інертним матеріалом, не виділяє шкідливих речовин і схвалена для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає міцність та стабільність у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати тиск, що відповідає класу Class 150.
6. Естетичний зовнішній вигляд: Гладка поверхня не потребує додаткового покриття та легко очищується.
7. Добра зварюваність та оброблюваність: Хоча для даної заглушки зварювання не потрібне, ці властивості характеризують універсальність матеріалу AISI 304.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Значно знижується корозійна стійкість, особливо в умовах підвищеної вологості або контакту з агресивними середовищами. Наслідки – іржа, скорочення терміну служби.
• Зменшення товщини стінок: Знижується механічна міцність та максимальний робочий тиск. Наслідки – ризик деформації або руйнування під навантаженням.
• Неякісна обробка різьби: Різьба із задирками або неточними розмірами ускладнює монтаж і не забезпечує належної герметичності. Наслідки – витоки, пошкодження суміжної деталі.
• Відсутність восьмигранної форми (кругла заглушка): Ускладнюється монтаж, оскільки для затягування потрібен спеціальний інструмент (наприклад, газовий ключ), який може пошкодити поверхню фітинга.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що різьба на трубі чиста, без пошкоджень та іржі.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальний матеріал (стрічка ФУМ, сантехнічна нитка або анаеробний герметик) для забезпечення герметичності з'єднання BSPP.
3. Затягування: Затягуйте заглушку за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, щоб не зірвати різьбу.
4. Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на фітинг.
5. Перевірка герметичності: Після монтажу подайте тиск у систему та перевірте з'єднання на відсутність витоків.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для Class 150 та сталі AISI 304.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків або корозії, особливо в агресивних умовах.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище встановлених для Class 150 може призвести до руйнування.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Недостатнє або надмірне затягування, а також використання невідповідного ущільнювача є основними причинами витоків.
5. Замерзання робочого середовища: Якщо в системі залишається вода, її замерзання може призвести до руйнування заглушки через розширення льоду.
