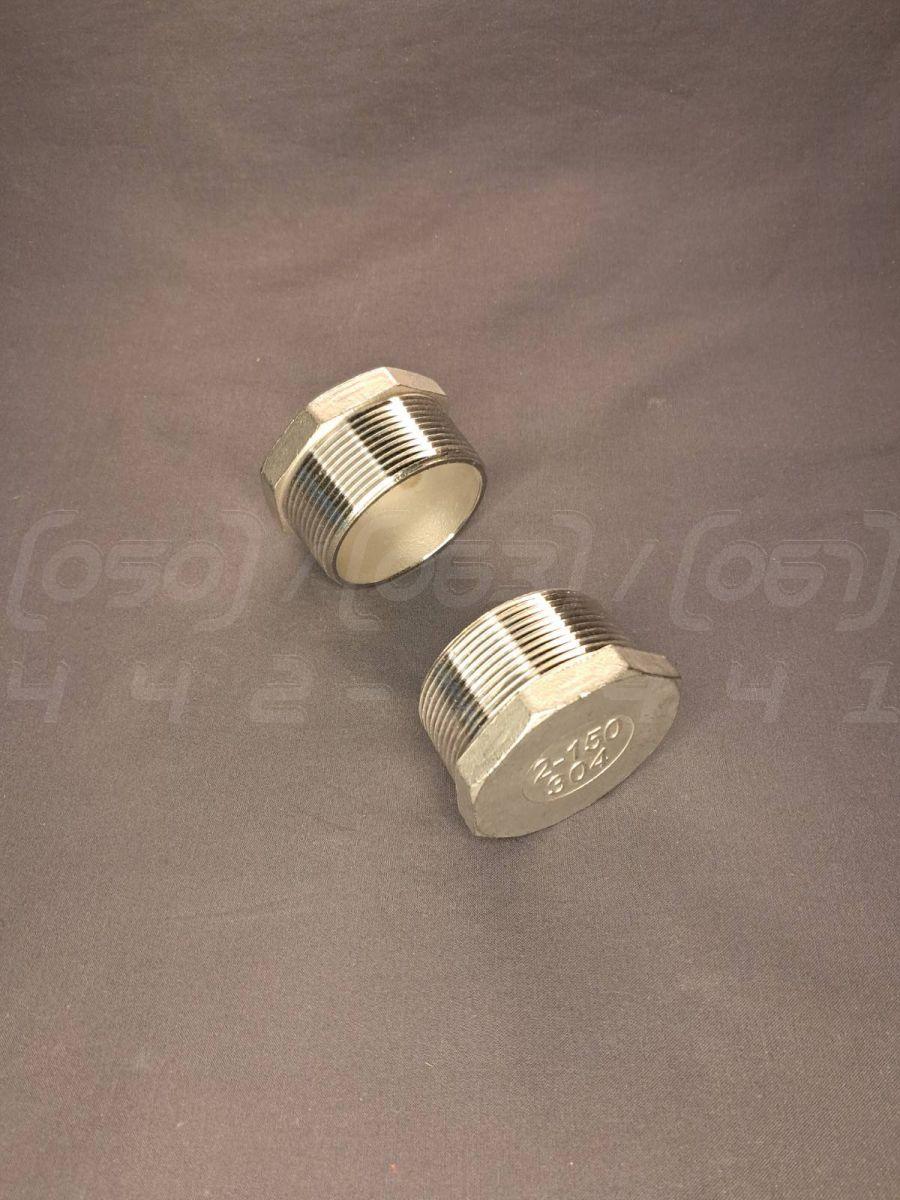

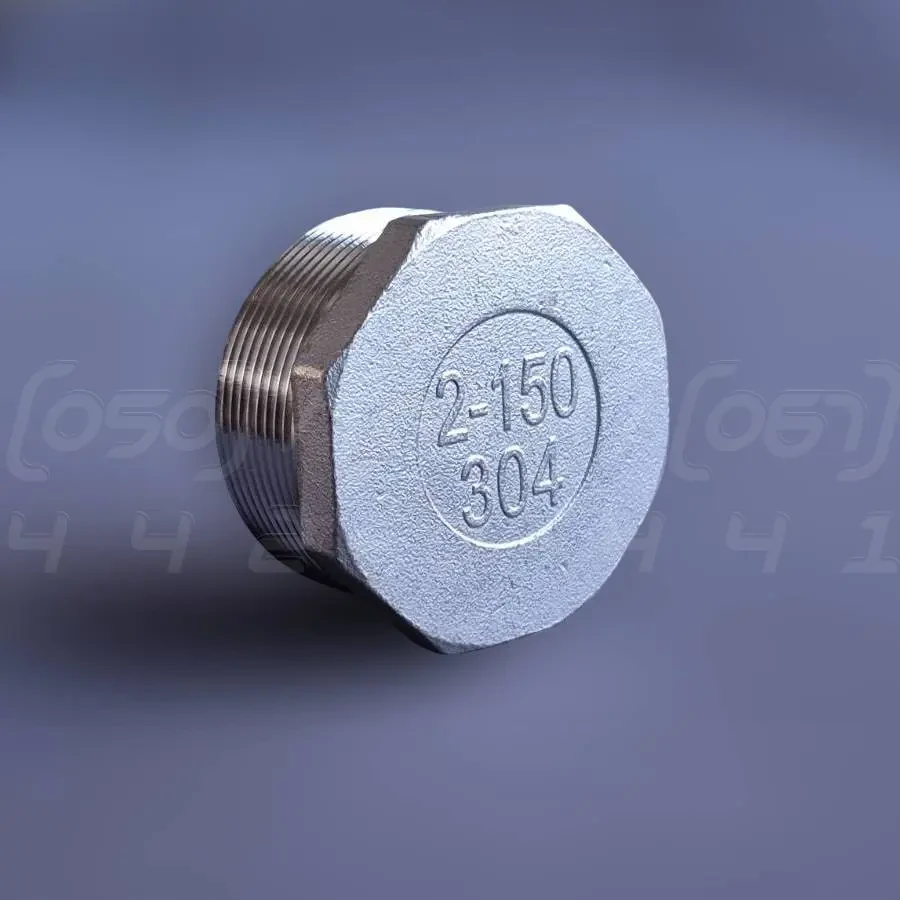

Заглушка різьбова нержавіюча восьмигранна DN50 (2") зовнішня BSPP, н/ж сталь AISI304, Class 150

Заглушка різьбова восьмигранна нержавіюча DN50 (2") із зовнішньою різьбою BSPP - це запірний фітинг, призначений для герметичного та надійного перекриття кінцевих отворів трубопроводів. Виготовляється з корозійностійкого матеріалу марки нержавіюча сталь AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50, що відповідає Ду50 або 2 дюймам.
2. Номінальний тиск (PN): Class 150 (американський стандарт), що еквівалентно PN20 або 20 бар за нормальних температур.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналог 08Х18Н10), забезпечує високу стійкість до корозії та агресивних середовищ.
4. Тип приєднання: Різьбове, із зовнішньою (чоловічою) циліндричною різьбою BSPP (British Standard Pipe Parallel) розміром 2".
5. Робоча температура: Від -20°C до +220°C, залежно від використовуваного ущільнювача та тиску в системі.
6. Конструктивна особливість: Восьмигранна головка під стандартний ключ для зручності монтажу та демонтажу.
7. Стандарти виготовлення: Відповідає вимогам ISO 4144, EN 10241 та DIN 2987, що гарантує сумісність та якість.

Синоніми та альтернативні назви

• Пробка різьбова: Технічний термін, що точно описує функціональне призначення виробу – закупорювання отвору.
• Заглушка із зовнішньою різьбою: Уточнювальна назва, яка акцентує увагу на типі різьбового з'єднання (зовнішнє).
• Заглушка-болт: Сленгова назва, що виникла через зовнішню схожість виробу з болтом з великою головкою.
• Ковпак різьбовий: Альтернативна назва, що описує функцію виробу як елемента, що "накриває" трубу або фітинг.
• Фітинг-заглушка: Загальний термін, що класифікує виріб як частину з'єднувальної трубопровідної арматури.

Переваги різьбової заглушки

1. Висока герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (наприклад, стрічки ФУМ або анаеробного герметика) забезпечує повну відсутність протікань.
2. Простота монтажу та демонтажу: Встановлення не вимагає зварювального обладнання, достатньо стандартного гайкового ключа, що спрощує обслуговування та ремонт.
3. Багаторазове використання: Заглушку можна багаторазово знімати та встановлювати назад, наприклад, для інспекції, промивання системи або підключення нового обладнання.
4. Надійність та міцність: Монолітна конструкція з нержавіючої сталі AISI304 витримує значні механічні навантаження та високий тиск.
5. Універсальність: Стандартна різьба BSPP забезпечує сумісність із широким спектром труб та фітингів, що використовуються в різних системах.
6. Довговічність: Матеріал AISI304 не схильний до корозії в більшості промислових та побутових середовищ, що гарантує тривалий термін служби.

Галузі застосування

• Промислове обладнання та технологічні лінії: Для тимчасового або постійного перекриття невикористовуваних патрубків та відгалужень.
• Системи водопостачання та опалення: Як постійна або тимчасова заглушка на кінцях труб, колекторах, радіаторах.
• Хімічна та нафтогазова промисловість: Для герметизації трубопроводів, що транспортують різні, у тому числі агресивні, рідини та гази.
• Харчова промисловість: В обладнанні, де важливі гігієнічність та стійкість до миючих та дезінфікуючих засобів.
• Пневматичні та гідравлічні системи: Для закриття портів у розподільниках, насосах та іншому обладнанні.
• Машинобудування та приладобудування: Використовується для герметизації технологічних отворів у корпусах агрегатів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Захисний оксидний шар на поверхні сталі AISI304 запобігає іржавінню в контакті з водою, парою та багатьма хімічними реагентами.
2. Довговічність та надійність: Матеріал не втрачає своїх характеристик міцності з часом, стійкий до зносу та механічних пошкоджень.
3. Гігієнічність та екологічна безпека: Непориста поверхня легко очищується, не вступає в реакцію з харчовими продуктами та питною водою.
4. Стійкість до температур: Зберігає працездатність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Аустенітна структура сталі забезпечує відмінний опір внутрішньому тиску.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Хоча для заглушки це не є критичним, ця властивість матеріалу AISI304 підтверджує його високу якість.

Варіанти здешевлення та їх наслідки

• Використання вуглецевої сталі з покриттям: Замість нержавіючої сталі застосовується дешевша чорна сталь із цинковим або хромовим покриттям. Наслідки: Покриття з часом ушкоджується (особливо на різьбі), що призводить до швидкої корозії та руйнування заглушки.
• Застосування сталі низької якості (марка 201): Ця сталь дешевша за AISI304, але містить менше нікелю та хрому. Наслідки: Значно нижча корозійна стійкість, особливо в кислотних та вологих середовищах. Швидка поява точкової корозії та іржі.
• Зменшення товщини стінок та висоти головки: Виробництво фітинга з меншою витратою металу. Наслідки: Зниження механічної міцності, ризик деформації або зриву граней головки при затягуванні, зменшення запасу міцності по тиску.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що зовнішня різьба на заглушці та внутрішня різьба на трубі/фітингу чисті, без бруду, іржі або старого ущільнювача.
2. Нанесення ущільнювача: Для циліндричної різьби BSPP обов'язково використовуйте якісний ущільнювальний матеріал. Намотайте стрічку ФУМ (PTFE) за годинниковою стрілкою або нанесіть анаеробний різьбовий герметик.
3. Затягування: Вкрутіть заглушку від руки, а потім затягніть за допомогою гайкового або розвідного ключа відповідного розміру. Прикладайте помірне зусилля, щоб не пошкодити різьбу.
4. Перевірка герметичності: Після монтажу та подачі тиску в систему візуально та тактильно перевірте з'єднання на предмет витоків.

• Сумісність середовища: Переконайтеся, що робоче середовище (рідина, газ) хімічно сумісне з нержавіючою сталлю AISI304 та обраним ущільнювачем.
• Дотримання параметрів: Не перевищуйте максимально допустимі значення тиску (PN20) та температури для даної заглушки.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет корозії або протікання, особливо в агресивних середовищах або при вібраціях.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання заглушки з AISI304 у середовищах, що вимагають більш стійкої сталі (наприклад, AISI316 для хлоридів або сильних кислот), призведе до швидкої корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 / PN20 або за межами температурного діапазону може призвести до руйнування фітинга.
3. Неякісний монтаж: Недостатнє або надмірне затягування, а також використання неякісного ущільнювача є основними причинами витоків.
4. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію менш благородного металу.
5. Пошкодження різьби: "Закушування" різьби при монтажі без мастила або ущільнювача може пошкодити з'єднання і зробити його негерметичним.
