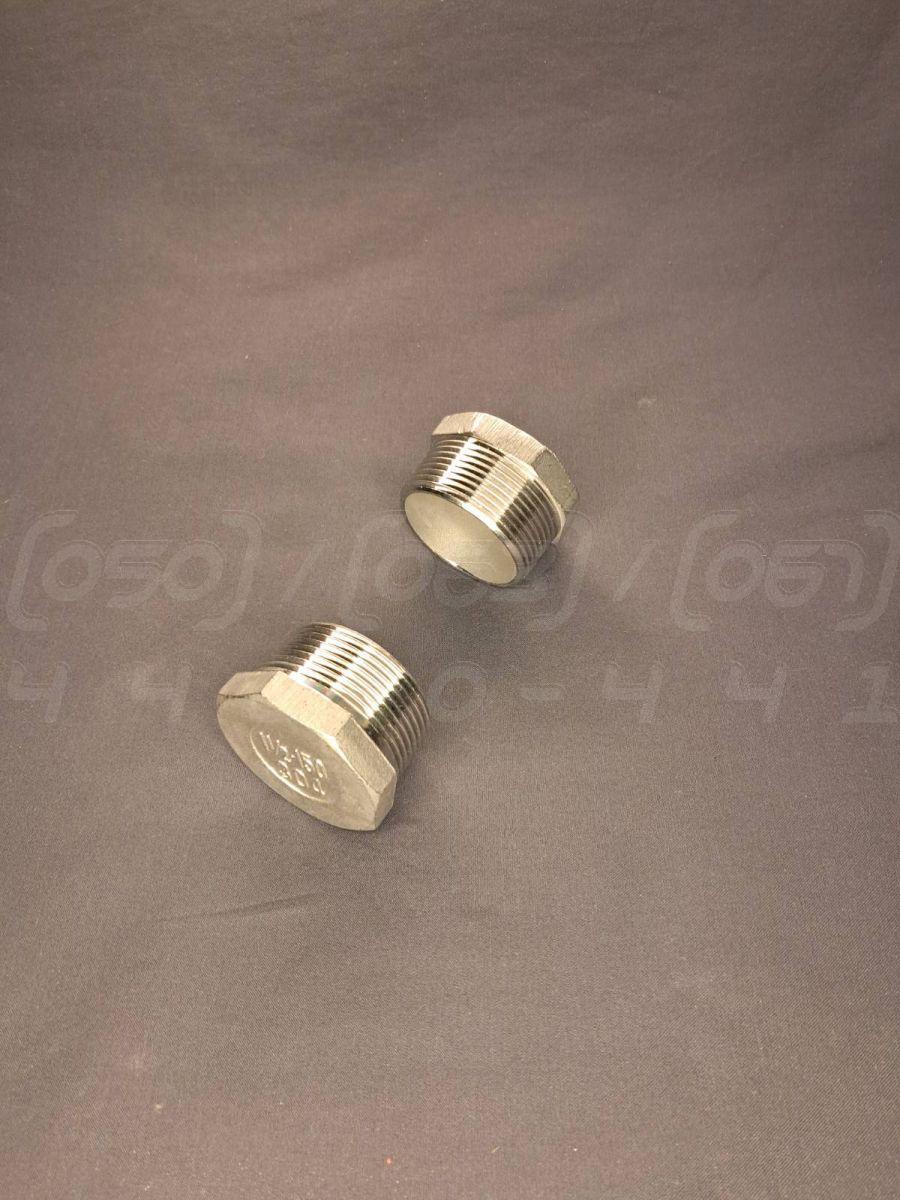

Заглушка різьбова восьмигранна нержавіюча DN40 (1"1/2) зовнішня різьба BSPP, AISI304, Class 150

Заглушка різьбова восьмигранна нержавіюча DN40 (1"1/2) із зовнішньою різьбою BSPP — це спеціалізований запірний фітинг, який використовується для надійного та герметичного перекриття кінцевих отворів трубопроводів. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує чудову корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN40, що відповідає 1 1/2" (півтора дюймам).
2. Номінальний тиск (PN): Class 150, що еквівалентно робочому тиску до PN20 (20 бар), підходить для більшості систем водопостачання, опалення та промислових ліній.
3. Матеріал: Корпус виготовлений з високоякісної нержавіючої сталі AISI 304 (європейський аналог 1.4301, вітчизняний 08Х18Н10), що забезпечує високу стійкість до корозії.
4. Тип з'єднання: Зовнішня (тато) трубна циліндрична різьба BSPP (G). Для герметизації такого з'єднання необхідно використовувати пласку ущільнювальну прокладку (з фібри, міді, пароніту), яка затискається між торцем заглушки та відповідною частиною фітинга.
5. Конструкція: Восьмигранна головка під стандартний гайковий ключ, що значно спрощує процес монтажу та демонтажу, забезпечуючи надійну фіксацію.
6. Стандарти виготовлення: Фітинг відповідає міжнародним стандартам ISO 4144, EN 10241 та DIN 2987, що гарантує його геометричну точність, сумісність та високу якість.

Синоніми та альтернативні назви

• Пробка різьбова: Найбільш поширений технічний синонім, що точно описує функцію виробу – замикання отвору.
• Заглушка-пробка: Комбінована назва, яка часто використовується для уточнення типу фітинга в каталогах та специфікаціях.
• Заглушка восьмигранна: Назва, що акцентує увагу на конструктивній особливості – формі головки для зручності монтажу.
• Фітинг із зовнішньою різьбою: Загальний технічний опис, що вказує на тип приєднання "тато".

Переваги заглушки різьбової

1. Абсолютна герметичність: При правильному монтажі з використанням ущільнювальної прокладки забезпечує повне перекриття потоку, запобігаючи витокам робочого середовища.
2. Простота монтажу та демонтажу: Восьмигранна форма корпусу дозволяє використовувати стандартний ріжковий або розвідний ключ, що робить установку швидкою та зручною.
3. Багаторазове використання: Якісна різьба та міцний матеріал дозволяють багаторазово встановлювати та знімати заглушку без втрати герметичності, що важливо під час ревізій або тимчасового перекриття лінії.
4. Висока механічна міцність: Суцільнолитий корпус з нержавіючої сталі витримує значні механічні навантаження та високий тиск у системі.
5. Компактність: Фітинг має мінімальні габарити, що дозволяє використовувати його в обмеженому просторі, наприклад, у колекторних вузлах або на технологічному обладнанні.
6. Універсальність: Сумісність зі стандартною трубною різьбою BSPP робить його придатним для використання в найрізноманітніших системах.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова галузь
• Енергетика та теплові пункти
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 стійка до впливу води, пари, харчових продуктів, а також багатьох кислот і лугів.
2. Довговічність та надійність: Вироби з нержавійки служать десятиліттями, не втрачаючи своїх експлуатаційних властивостей та зовнішнього вигляду.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, не виділяє шкідливих речовин, що дозволяє використовувати його в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від низьких до +220°C і вище, залежно від тиску.
5. Міцність при високому тиску: Здатна витримувати високий робочий тиск без деформації та руйнування.
6. Естетичний зовнішній вигляд: Гладка, блискуча поверхня фітинга виглядає професійно і не потребує додаткового покриття.
7. Добра оброблюваність: Сталь AISI 304 легко піддається механічній обробці, що забезпечує високу точність різьби.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Значно знижується корозійна стійкість, особливо в умовах підвищеної вологості або контакту з агресивними середовищами. Наслідки – швидка поява іржі, скорочення терміну служби.
• Неякісне виготовлення різьби: Порушення геометрії різьби, наявність задирок. Наслідки – неможливість створити герметичне з'єднання, ризик зриву різьби під час монтажу, протікання.
• Зменшення товщини стінок: Зниження ваги та вартості виробу за рахунок економії металу. Наслідки – падіння максимального робочого тиску, зниження механічної міцності, ризик деформації при затягуванні.

Монтаж та експлуатація

• Підготовка різьби: Перед монтажем необхідно очистити як зовнішню різьбу заглушки, так і внутрішню різьбу відповідної частини від бруду, стружки та старого ущільнювача.
• Використання ущільнювача: Для різьби BSPP обов'язкове застосування пласкої ущільнювальної прокладки. Герметичність досягається за рахунок стиснення прокладки між торцевою поверхнею заглушки та торцем фітинга.
• Затягування: Затягувати заглушку слід за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, достатнє для стиснення ущільнювача. Надмірне затягування може пошкодити прокладку або різьбу.
• Перевірка на герметичність: Після монтажу та подачі тиску в систему необхідно візуально перевірити з'єднання на відсутність витоків.
• Сумісність середовища: Переконайтеся, що матеріал заглушки (AISI 304) та ущільнювача хімічно сумісний з робочим середовищем у трубопроводі.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) через ризик точкової корозії. У таких випадках слід вибирати сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище зазначених у характеристиках (Class 150) може призвести до руйнування фітинга.
3. Механічне пошкодження різьби: Необережне поводження або використання неякісного інструменту може пошкодити різьбу, що унеможливить герметичне з'єднання.
4. Вібрація: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути. Рекомендується періодична перевірка затяжки.
5. Гальванічна корозія: При контакті нержавіючої сталі з іншими металами (наприклад, з вуглецевою сталлю) у вологому середовищі може виникнути гальванічна корозія.
